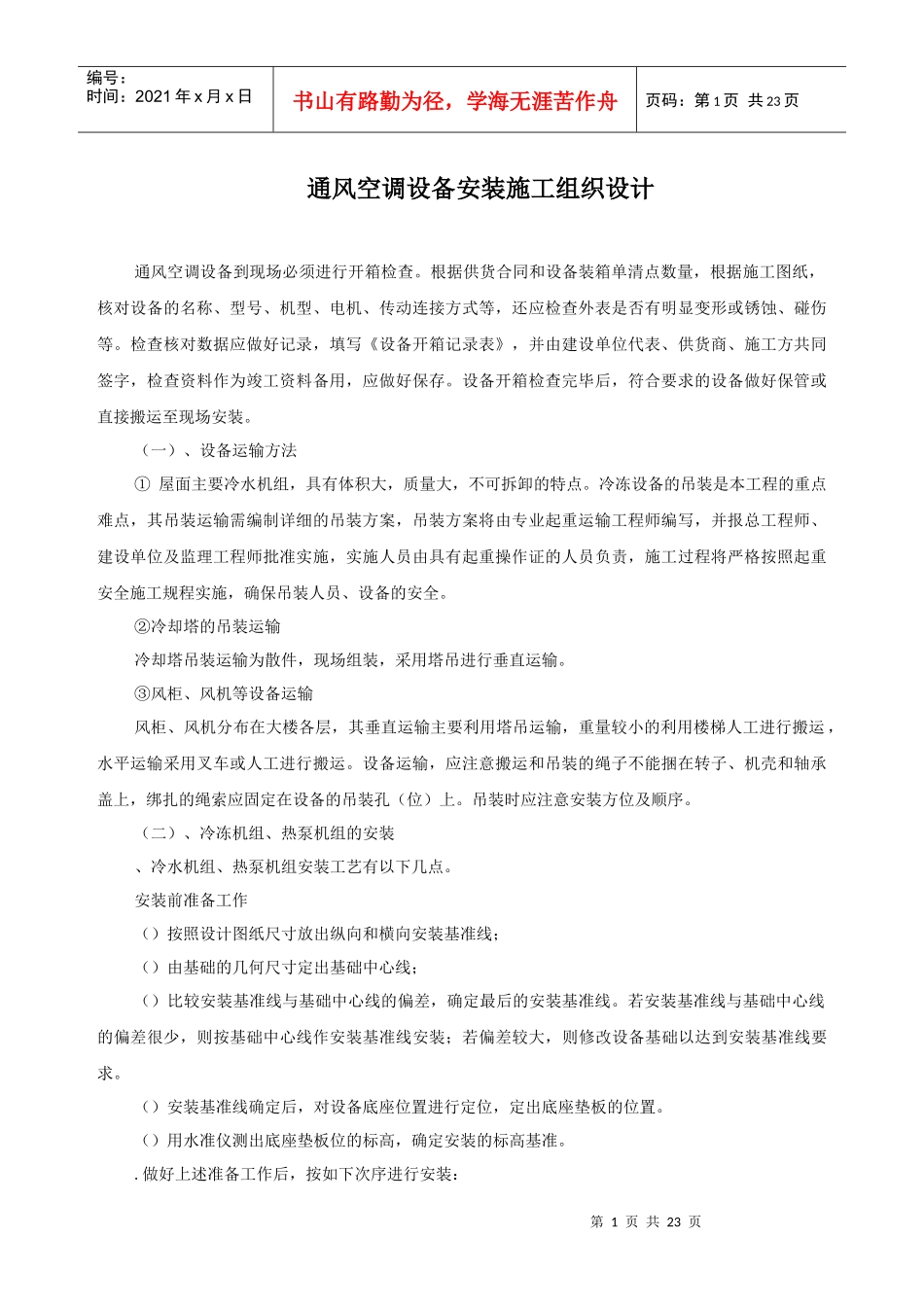

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页通风空调设备安装施工组织设计通风空调设备到现场必须进行开箱检查。根据供货合同和设备装箱单清点数量，根据施工图纸，核对设备的名称、型号、机型、电机、传动连接方式等，还应检查外表是否有明显变形或锈蚀、碰伤等。检查核对数据应做好记录，填写《设备开箱记录表》，并由建设单位代表、供货商、施工方共同签字，检查资料作为竣工资料备用，应做好保存。设备开箱检查完毕后，符合要求的设备做好保管或直接搬运至现场安装。（一）、设备运输方法①屋面主要冷水机组，具有体积大，质量大，不可拆卸的特点。冷冻设备的吊装是本工程的重点难点，其吊装运输需编制详细的吊装方案，吊装方案将由专业起重运输工程师编写，并报总工程师、建设单位及监理工程师批准实施，实施人员由具有起重操作证的人员负责，施工过程将严格按照起重安全施工规程实施，确保吊装人员、设备的安全。②冷却塔的吊装运输冷却塔吊装运输为散件，现场组装，采用塔吊进行垂直运输。③风柜、风机等设备运输风柜、风机分布在大楼各层，其垂直运输主要利用塔吊运输，重量较小的利用楼梯人工进行搬运，水平运输采用叉车或人工进行搬运。设备运输，应注意搬运和吊装的绳子不能捆在转子、机壳和轴承盖上，绑扎的绳索应固定在设备的吊装孔（位）上。吊装时应注意安装方位及顺序。（二）、冷冻机组、热泵机组的安装、冷水机组、热泵机组安装工艺有以下几点。安装前准备工作（）按照设计图纸尺寸放出纵向和横向安装基准线；（）由基础的几何尺寸定出基础中心线；（）比较安装基准线与基础中心线的偏差，确定最后的安装基准线。若安装基准线与基础中心线的偏差很少，则按基础中心线作安装基准线安装；若偏差较大，则修改设备基础以达到安装基准线要求。（）安装基准线确定后，对设备底座位置进行定位，定出底座垫板的位置。（）用水准仪测出底座垫板位的标高，确定安装的标高基准。.做好上述准备工作后，按如下次序进行安装：第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页（）底板位用水平仪最高点调水平，要求纵横方向误差≯／；（）设备就位；（）用液压千斤顶将设备顶至一定的高度；（）安装减振器（减震垫），减振器由设备供应商供应。（）将设备放下，置于减振器（垫）上；（）精调设备安装水平度和垂直度。用加减薄钢片的方法进行调整，薄钢片每组不超过块，设备调平后用点焊固定。（三）、冷冻水泵、冷却水泵、供暖循环泵的安装本工程选用的水泵为整体出厂，整体安装。安装前准备工作：（）按照设计图纸尺寸放出纵向和横向安装基准线；（）由基础的几何尺寸定出基础中心线；（）比较安装基准线与基础中心线的偏差，确定最后的安装基准线。若安装基准线与基础中心线的偏差很少，则按基础中心线作安装基准线安装；若偏差较大，则修改设备基础以达到安装基准线要求。（）安装基准线确定后，对设备底座位置定位，定出地脚螺栓（或底座垫板）的位置。（）地脚螺栓（或底座垫板）处打麻面，要求尽可能平整。（）用水准仪测出地脚螺栓位（或底座垫板位）的标高，确定安装的标高基准。.做好上述准备工作后，按如下次序进行安装：（）底板位用水平仪最高点调水平，要求纵横方向误差≯／；（）设备就位；（）用液压千斤顶将设备顶至一定的高度；（）安装橡胶减震垫。（）将设备放下，置于减振垫上；（）.精调设备安装水平度和垂直度。用加减薄钢片的方法进行调整，薄钢片每组不超过块，设备调平后用点焊固定。.水泵安装及成品保护（）泵进出口堵盖在配管前不应拆除，以防杂物进入泵体；（）泵配管时，管子及阀门内部和管端应清洗洁净，清除杂物，管子重量不得直接承受在泵体上，相互连接的法兰端面应平行。管道与泵连接后，应复检泵的原找正精度，当发现管道连接引起偏差时，第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页应调整管道；（）管道与泵连接后，不应在泵上进行焊接和气割，当确实需要时，应拆下管道或采取必要的措施，...
