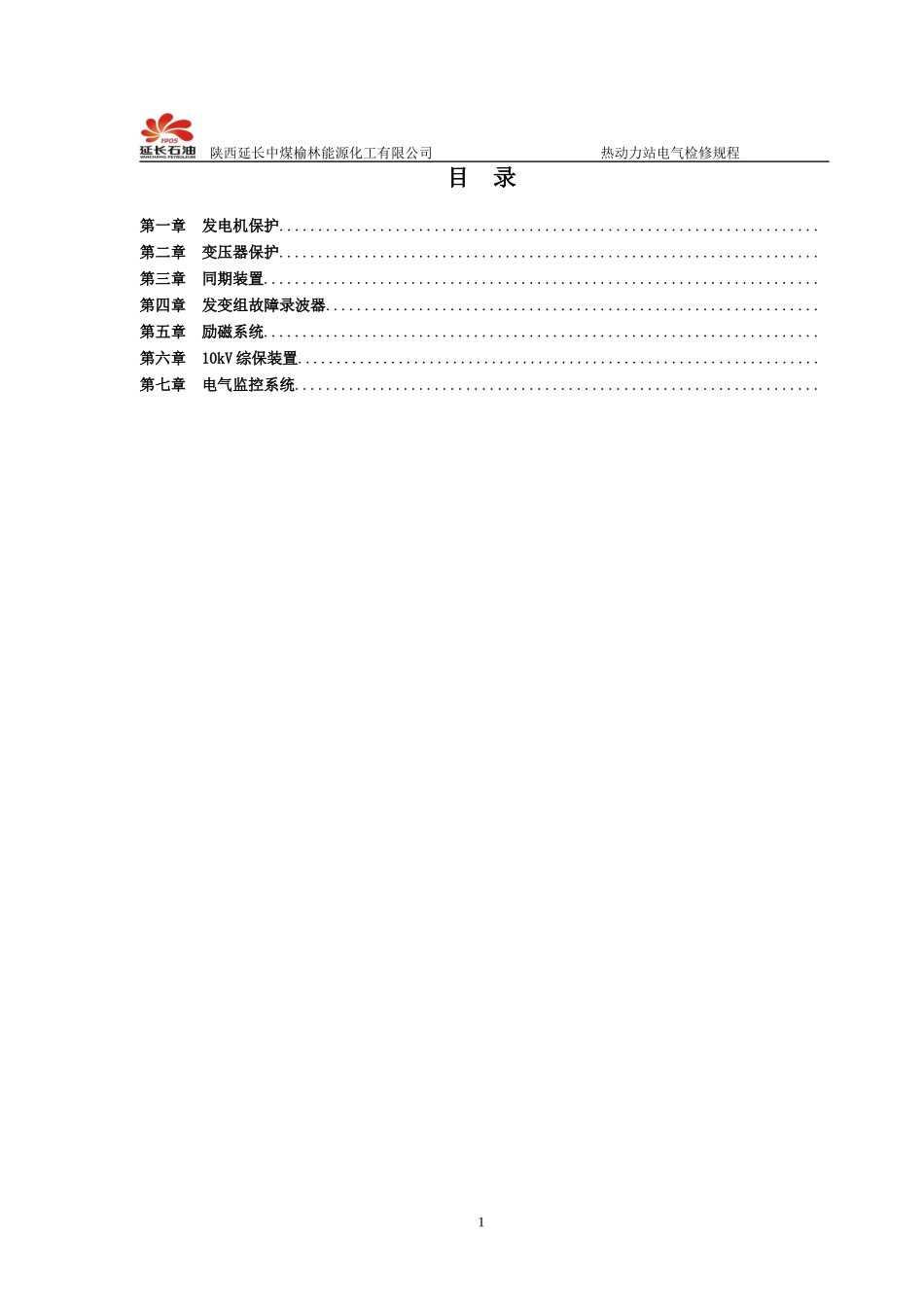

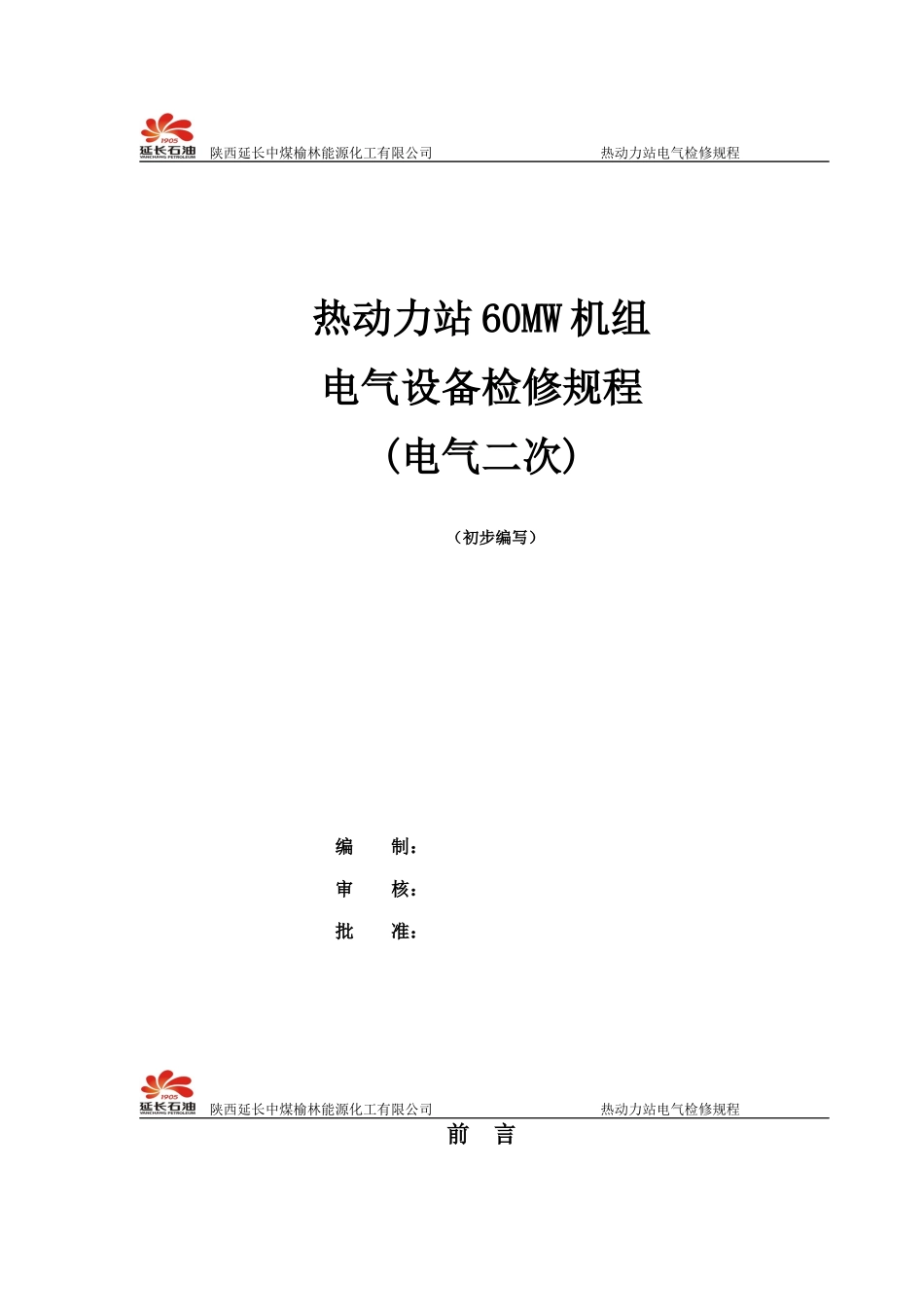

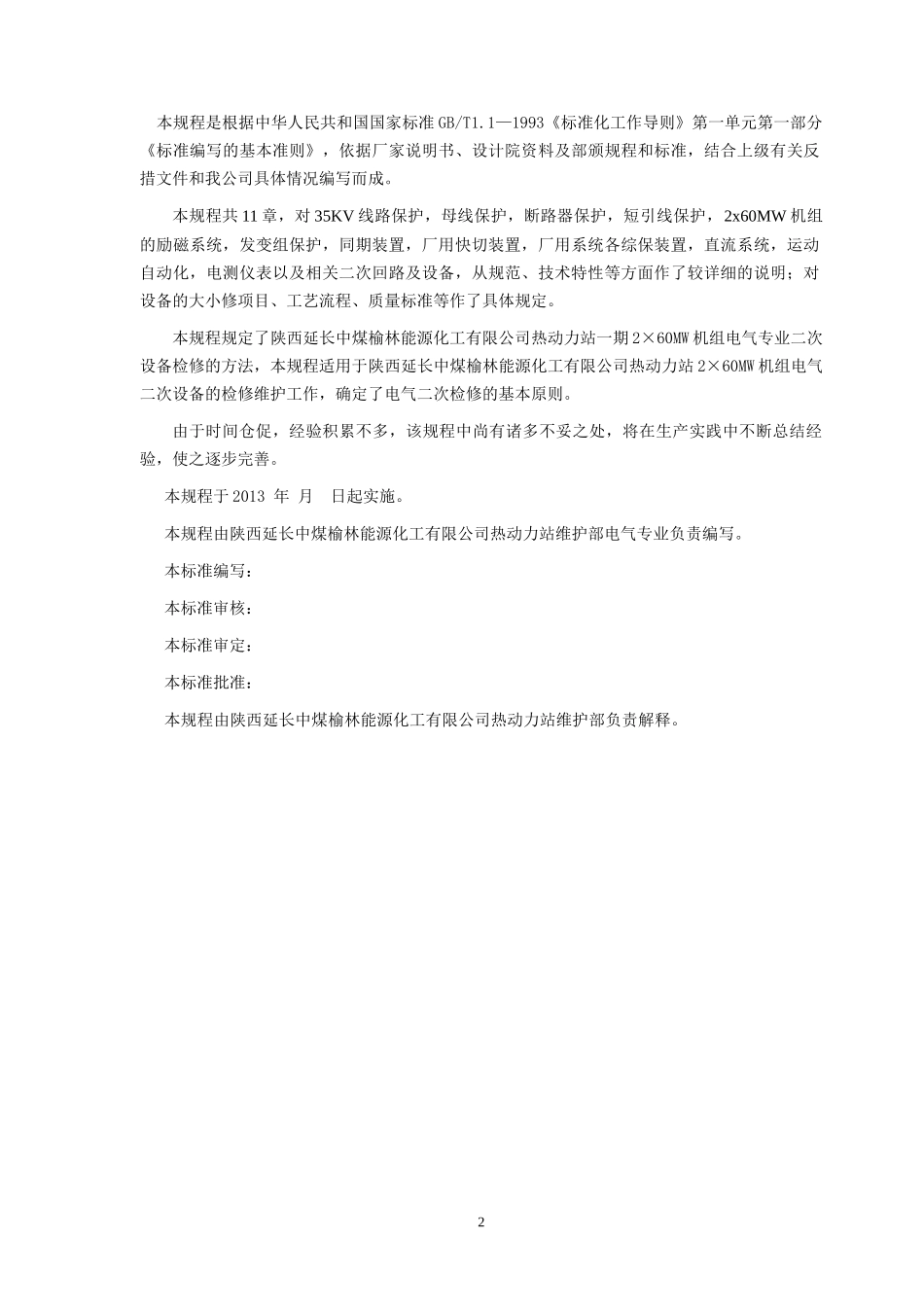

陕西延长中煤榆林能源化工有限公司热动力站电气检修规程热动力站60MW机组电气设备检修规程(电气二次)（初步编写）编制：审核：批准：陕西延长中煤榆林能源化工有限公司热动力站电气检修规程前言本规程是根据中华人民共和国国家标准GB/T1.1—1993《标准化工作导则》第一单元第一部分《标准编写的基本准则》，依据厂家说明书、设计院资料及部颁规程和标准，结合上级有关反措文件和我公司具体情况编写而成。本规程共11章，对35KV线路保护，母线保护，断路器保护，短引线保护，2x60MW机组的励磁系统，发变组保护，同期装置，厂用快切装置，厂用系统各综保装置，直流系统，运动自动化，电测仪表以及相关二次回路及设备，从规范、技术特性等方面作了较详细的说明；对设备的大小修项目、工艺流程、质量标准等作了具体规定。本规程规定了陕西延长中煤榆林能源化工有限公司热动力站一期2×60MW机组电气专业二次设备检修的方法，本规程适用于陕西延长中煤榆林能源化工有限公司热动力站2×60MW机组电气二次设备的检修维护工作，确定了电气二次检修的基本原则。由于时间仓促，经验积累不多，该规程中尚有诸多不妥之处，将在生产实践中不断总结经验，使之逐步完善。本规程于2013年月日起实施。本规程由陕西延长中煤榆林能源化工有限公司热动力站维护部电气专业负责编写。本标准编写：本标准审核：本标准审定：本标准批准：本规程由陕西延长中煤榆林能源化工有限公司热动力站维护部负责解释。2陕西延长中煤榆林能源化工有限公司热动力站电气检修规程目录第一章发电机保护.....................................................................第二章变压器保护.....................................................................第三章同期装置.......................................................................第四章发变组故障录波器...............................................................第五章励磁系统.......................................................................第六章10kV综保装置...................................................................第七章电气监控系统...................................................................1第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页第一章发电机保护1设备概况及主要参数1.1XXX装置适用范围及功能配置XXX微机发电机变压器组成套保护装置采用了高性能数字信号处理器DSP芯片为基础的硬件系统，并配以32位CPU用作辅助功能处理。是真正的数字式发电机变压器保护装置。XXX为数字式发电机保护装置，适用于大型汽轮发电机、水轮发电机、燃汽轮发电机等类型的发电接线及其他机组接线方式，并能满足电厂自动化系统的要求。1.2发电机保护1）发电机差动保护保护利用位于发电机主引出线和中性点引出线的套管式电流互感器来实现。区内故障保护应灵敏动作,瞬时动作于全停，应具有防止区外故障误动的谐波制动和比例制动特性，防止发电机过激磁时误动。在同一相上出现两点接地故障(一点区内、一点区外)时，可动作出口。保护具有差动电流速断功能；具有电流互感器(TA)断线判别功能,并能闭锁差动或报警,当电流大于额定电流时自动解除闭锁并可动作跳闸,同时发出断线信号，ＣＴ断线功能应设置开关，使其能投能退。任一相电流互感器断线都应发信号。差动保护瞬时动作于发电机全停。2）100%发电机定子绕组接地保护该保护与发电机引出线电压互感器的开口三角形绕组和发电机中性点消弧线圈的二次绕组相连接。该保护根据系统情况和发电机绝缘状况确定是否需要动作于为停机，并带时限动作于信号。发电机定子绕组和电压回路的绝缘由发变组保护屏来监视。3）失磁保护该保护作为发电机励磁电流异常下降或完全消失的失磁故障的保护。发电机失磁保护由发电机定子阻抗判据、转子低电压判据和系统母线低电压判据、发电机机端低电压判据共同组成，并具备ＰＴ断线闭锁功能，ＰＴ断线发信号。外部短路、系统振荡失磁保护不应误动，具体配置如下：阻抗元件用于检测失磁，按静稳边界或异...
