某工程热力管道施工组织设计(DOC39页)VIP免费

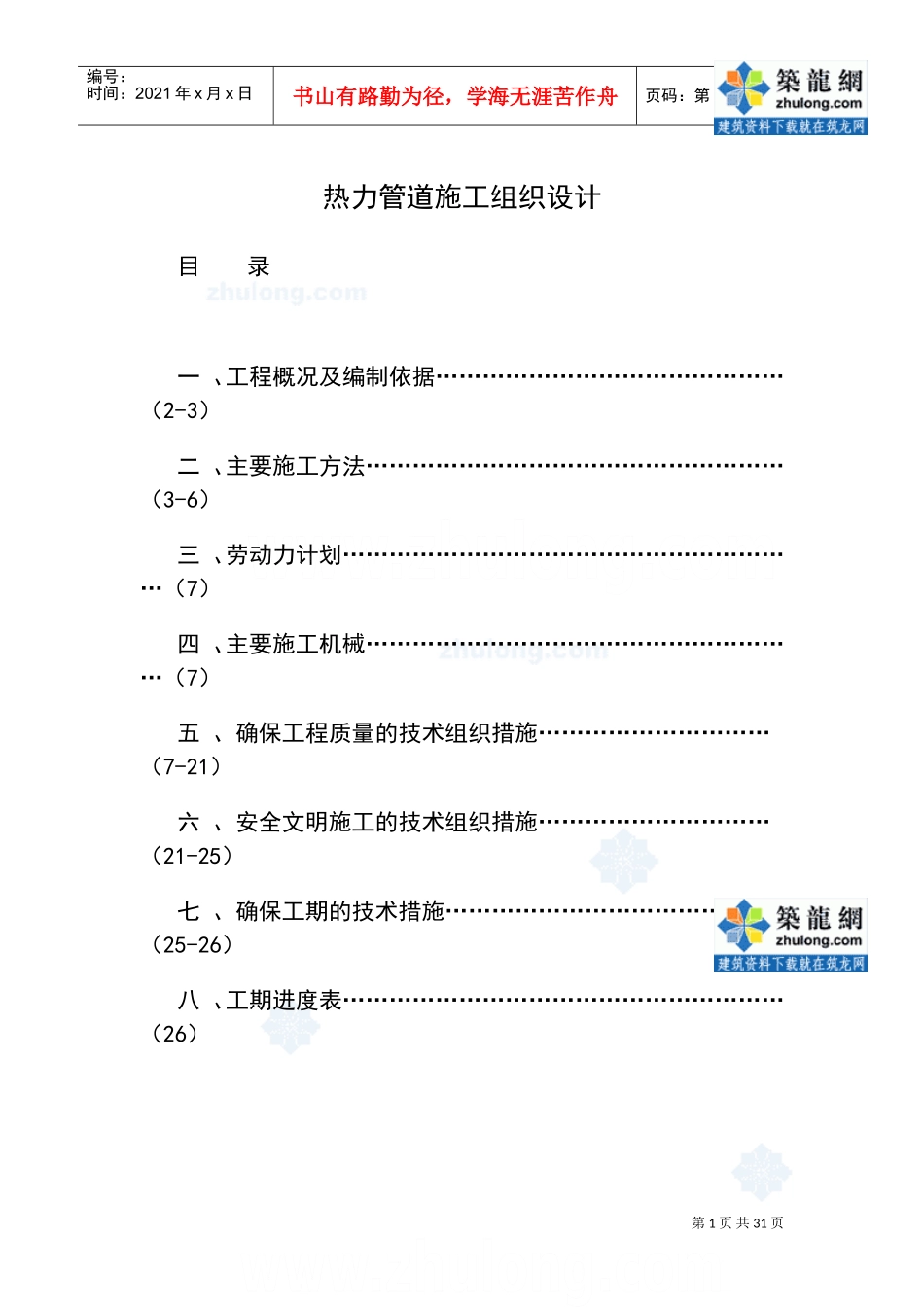

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页热力管道施工组织设计目录一、工程概况及编制依据………………………………………（2-3）二、主要施工方法………………………………………………（3-6）三、劳动力计划……………………………………………………（7）四、主要施工机械…………………………………………………（7）五、确保工程质量的技术组织措施…………………………（7-21）六、安全文明施工的技术组织措施…………………………（21-25）七、确保工期的技术措施……………………………………（25-26）八、工期进度表…………………………………………………（26）第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页第一章施工组织设计一、工程概况及编制依据（一）、工程概况1.工程名称：XX热电有限公司热网Ⅲ、Ⅳ标段工程2.建设单位：XX热电有限公司3.设计单位：上海XX设计院4.工程地点：嘉兴市XX村，嘉兴市XX北侧、XX港南侧、京杭大运河西侧、07省道东、西两侧第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页5.本工程建筑概况：XX斯热电有限公司项目为区域性公用热电厂。项目建设总规划为四炉三机，一期建设规模为三炉二机，对外供热能力为450吨/时，其中建设220吨/时循环流化床锅炉3台，25000千瓦背压式汽轮发电机组1台，50000千瓦抽汽凝汽式汽轮发电机组1台及相应供热规模的热网等配套设施，项目建成后将为缓解当今及今后一个时期嘉兴市电力供应紧缺，缓解市区用电矛盾起到积极作用。6.本次工程内容：（1）.本工程供热外管网工程包括：热水管线与相应的土建，管道均为架空安装。（2）.主要工程内容是对热网管线进行安装，主要包括定位，放线，验线，支架制作与安装，管线的安装。（二）、编制依据本施工组织设计是根据建设单位提供施工图及有关施工说明，结合我方现场勘察进行编制。（1）《城市供热管网工程施工及验收规范》CJJ28-89（2）《城市供热管网工程质量检验评定标准》CJJ38-90（3）《工业金属管道工程施工及验收规范》GB50235-97（4）《现场设备、工业管道焊接工程施工及验收规范》GBJ236-82（5）《工业设备及管道供热工程施工及验收规范》GBJ126-89（6）《市政工程技术规程》GB50215-82第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页（7）《工业自动化仪表安装工程施工及验收规范》GBJ93-86（8）《施工现场临时用电安全技术规范》JGJ46-88（9）《砼结构工程施工及验收规范》GB50204-92（10）《土方和爆破工程施工及验收规范》GBJ201-83（11）、《暖卫安装工程施工手册》；（12）《工业设备及管道绝热工程施工及验收规范》GBJ/26-89；（13）《工业设备及管道绝热工程质量检验评定标准》GB50185-93；（14）本工程设计图纸；二、主要施工方法（一）、准备工作施工前按设计图纸及施工现场进行定位放线，并进行支架的制作。支架尺寸以设计图纸为准，参照管道的架空高度、管道的直径及根数，确定支架的高度，按施工平面图标注尺寸为基准，确定管道支架中心位置。现场如有特殊情况，不能按设计图纸施工进行，需现场重新确定支架位置。支架安装时首先拉线、洒石灰确定支架中心线位置线。在管道分支点、变坡点、转弯处及附属构筑物（井室）处打上中心桩，钉上龙门板，在桩号上注明该点的管道安装中心、支架高度、管道标高等技术数据，作为支架安装、管道安装的依据。第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页（二）、管道安装采暖管道采用无缝钢管外作聚胺酯保温管壳保温。（一）.施工过程及工艺要求：1.支架制作：管道支架的作法，参照设计图纸及标准图集，采用横担6.3#槽钢，配以∠75*75角钢做导向，保证管道无横向变形，具体作法见施工图纸。2.支架安装：安装时，按设计标高和坡度在设计管位的两端挂两条安装中心线（同时也是安装坡度线），支架安装时标高应符合该安装中心线的标高。3.管道安装：管道进入施工现场时，首先查验管道是否有合格证及相应技...
