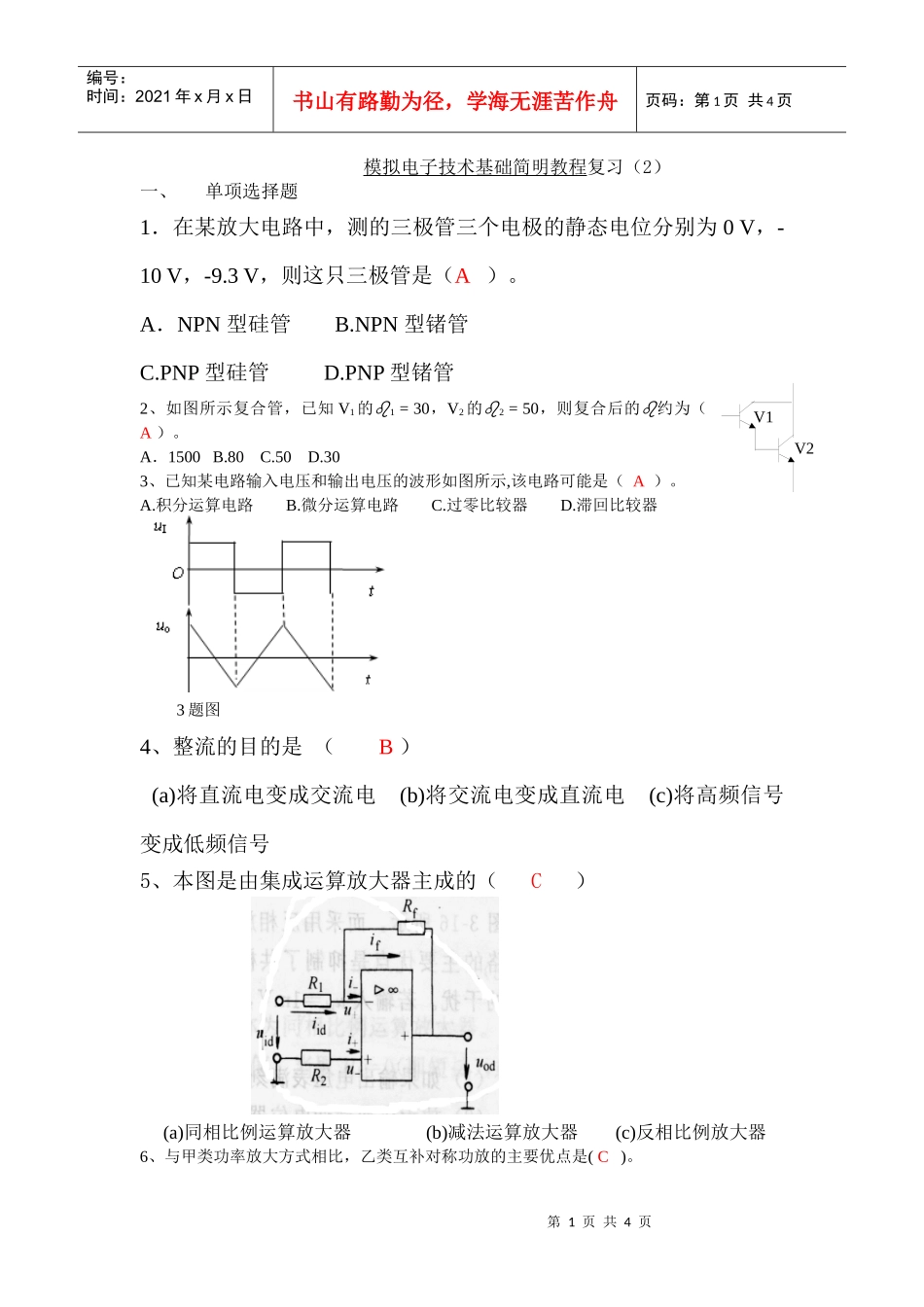

第1页共4页V2V1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页模拟电子技术基础简明教程复习（2）一、单项选择题1．在某放大电路中，测的三极管三个电极的静态电位分别为0V，-10V，-9.3V，则这只三极管是（A）。A．NPN型硅管B.NPN型锗管C.PNP型硅管D.PNP型锗管2、如图所示复合管，已知V1的1=30，V2的2=50，则复合后的约为（A）。A．1500B.80C.50D.303、已知某电路输入电压和输出电压的波形如图所示,该电路可能是（A）。A.积分运算电路B.微分运算电路C.过零比较器D.滞回比较器3题图4、整流的目的是（B）(a)将直流电变成交流电(b)将交流电变成直流电(c)将高频信号变成低频信号5、本图是由集成运算放大器主成的（C）(a)同相比例运算放大器(b)减法运算放大器(c)反相比例放大器6、与甲类功率放大方式相比，乙类互补对称功放的主要优点是(C)。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页a．不用输出变压器b．不用输出端大电容c．效率高d．无交越失真二、填空题1、为了提高功率放大器的输出功率和效率，三极管放大电路应工作在乙类状态，而要避免交越失真，则应工作在甲乙类状态。2、在信号处理电路中，当有用信号频率低于10Hz时，可选用低通滤波器；有用信号频率高于10kHz时，可选用高通滤波器；希望抑制50Hz的交流电源干扰时，可选用带阻滤波器；有用信号频率为某一固定频率，可选用带通滤波器。3、乙类功率放大电路中，功放晶体管静态电流ICQ0、静态时的电源功耗PDC=0。这类功放的能量转换效率在理想情况下，可达到78.5%，但这种功放有交越失真。4、设某一阶有源滤波电路的电压放大倍数为，则此滤波器为低通滤波器，其通带放大倍数为200，截止频率为200。5、正弦波振荡电路产生振荡的幅值条件是，相位条件是同相，电路起振的条件是。三、判断题1、用示波器观察NPN管共发射极放大器输出电压，得到下图所示失真波形,由波形可知为饱和失真（×）2、直流电路中由于其他环节，故不需要接入稳压电路。（×）3、三极管输入电阻rbe与静态电流ＩＥ有关，因而rbe是直流电阻。(×)4、反相比例运算电路引入的是负反馈，同相比例运算电路引入的是正反馈。(×)5、集成运放的KCMR越大，集成运放电路对温漂的抑制作用越好。(√)6、正弦振荡电路是一个没有输入信号的带选频网络的负反馈放大电2001200fjA第3页共4页第2页共4页usRB1C2+RB2RS+VCC+RECERLVC1_+_RC编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页路。(×)7、乙类功率放大电路在输出功率最大时，管子消耗的功率最大。(×)四、分析计算与作图1、电路如图所示。试用相位条件判断下面的电路能否振荡，将不能振荡的电路加以改正。解：该放大电路为共基接法，根据瞬时极性法可知引入了负反馈，不能振荡。更正：将变压器副边的同名端标在“地”的位置即可。2、判断如图所示电路中引入了何种反馈，并在深度负反馈条件下计算闭环放大倍数。解：反馈组态为：电压－串联负反馈3、放大电路如下图所示，已知：VCC为12V，RS为10k，RB1为120k，RB2为39k，RC为3.9k，RE为2.1k，RL为3.9k，rbb’为200，电流放大系数为50，电路中电容容量足够大，要求：第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页（1）求静态值IBQ，ICQ和UCEQ(设UBEQ0.6V)；（2）画出放大电路的微变等效电路；（3）求电压放大倍数Au，源电压放大倍数Aus，输入电阻Ri，输出电阻Ro。4．去掉旁路电容CE，求电压放大倍数Au，输入电阻Ri。(12分)解(1)UB=RB2RB1+RB2¿VCC=2.9VUE=UB−UBE=2.3VIC≈IE=UERE=1.09mAIB=IEβ=0.02mAUCE=VCC−(RC+RE)×IC=5.46Vrbe=200+51261.09=1.4k(3)Au=−β(RC//RL)rbe≈−70Ri=RB1//RB2//rbe≈1kRO=RC=3.9kAus=uous=RiRi+RsAu≈−17.8Ri=RB1//RB2//[rbe+(1+β)RE]≈3.44k(4)Au=−β(RC//RL)rbe+(1+β)RE≈−0.9
