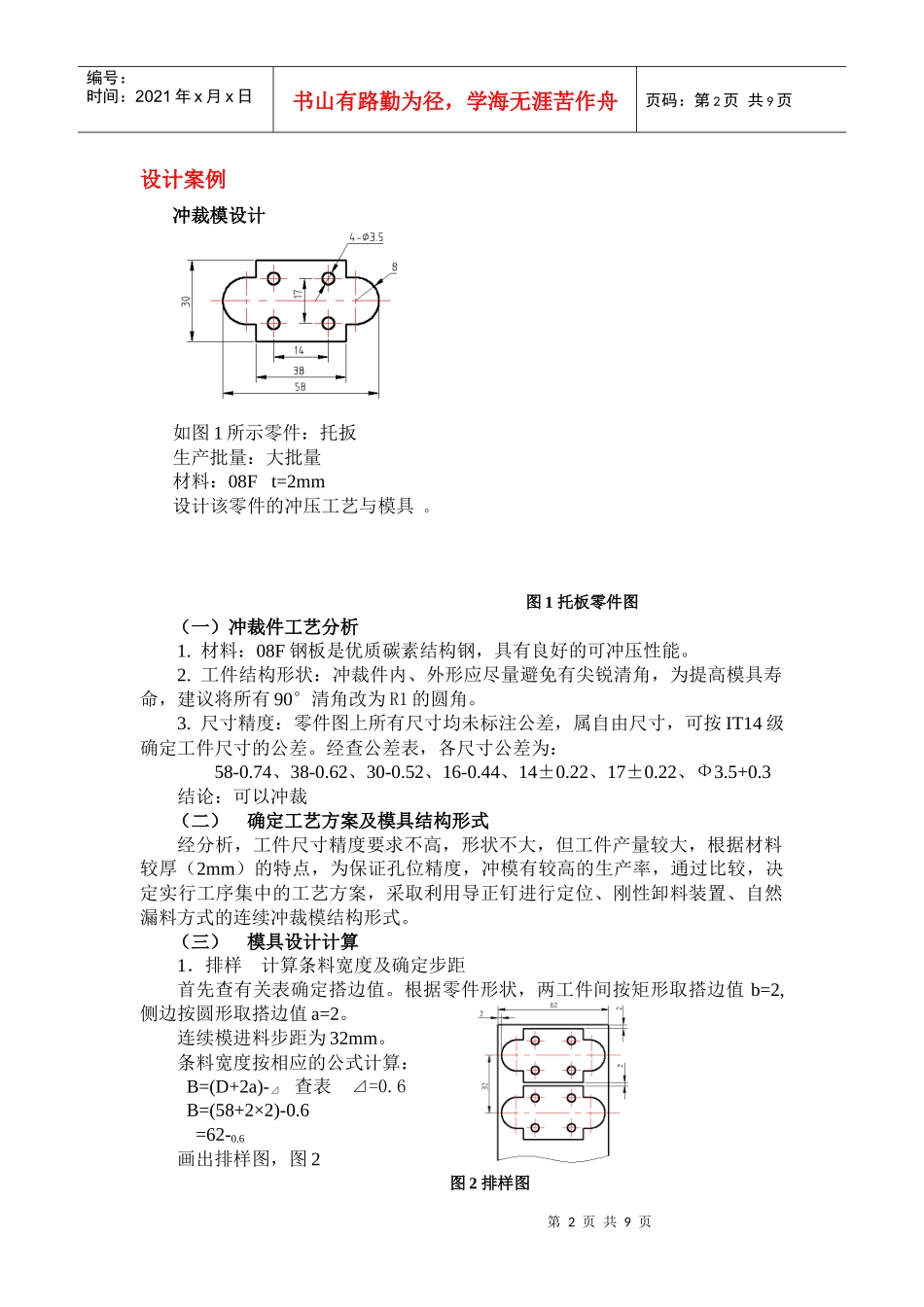

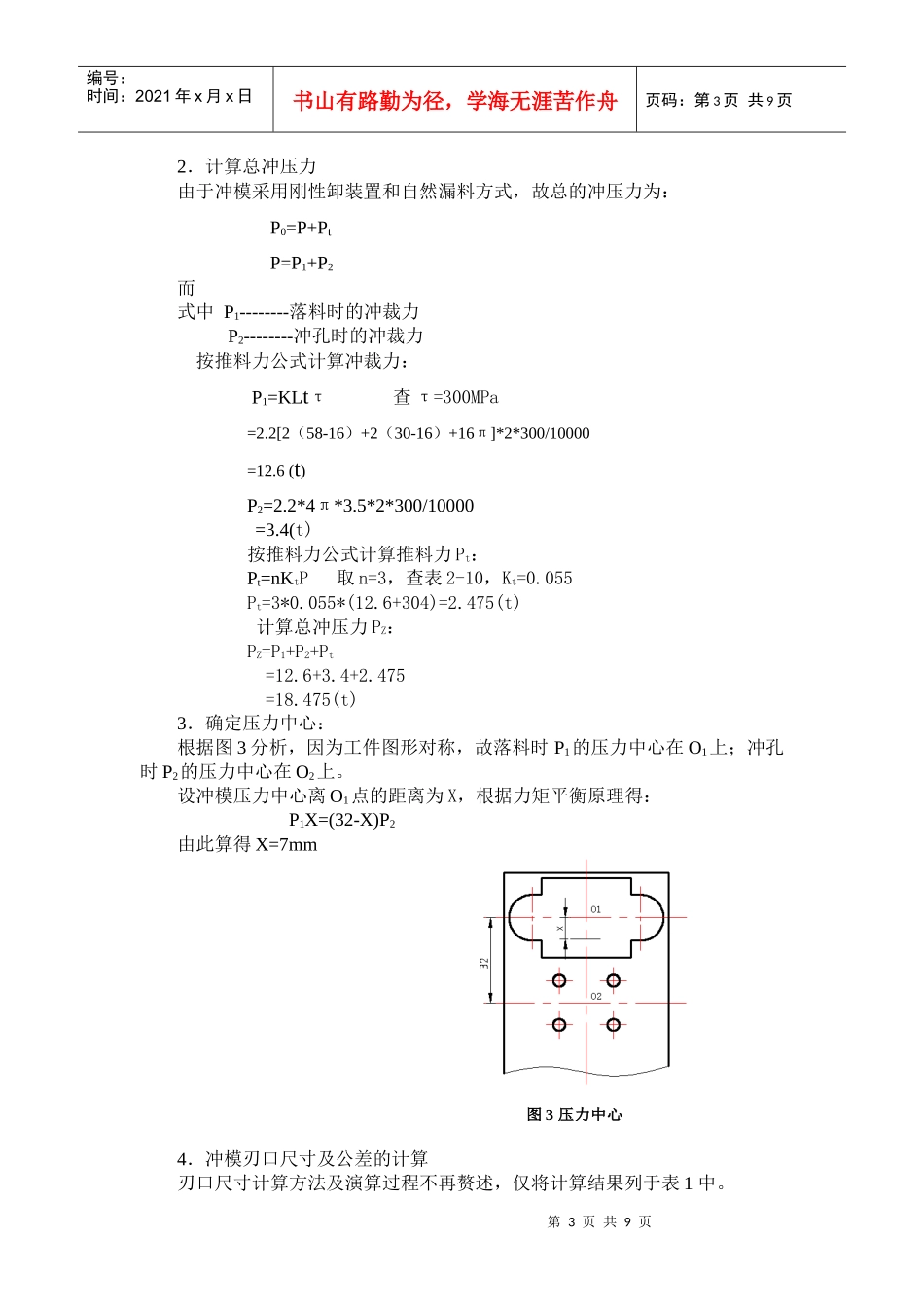

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页需要详细说明书和图纸，请联系康师傅模具工作室，QQ645440803第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页设计案例冲裁模设计如图1所示零件：托扳生产批量：大批量材料：08Ft=2mm设计该零件的冲压工艺与模具。图1托板零件图（一）冲裁件工艺分析1.材料：08F钢板是优质碳素结构钢，具有良好的可冲压性能。2.工件结构形状：冲裁件内、外形应尽量避免有尖锐清角，为提高模具寿命，建议将所有90°清角改为R1的圆角。3.尺寸精度：零件图上所有尺寸均未标注公差，属自由尺寸，可按IT14级确定工件尺寸的公差。经查公差表，各尺寸公差为：58-0.74、38-0.62、30-0.52、16-0.44、14±0.22、17±0.22、Ф3.5+0.3结论：可以冲裁（二）确定工艺方案及模具结构形式经分析，工件尺寸精度要求不高，形状不大，但工件产量较大，根据材料较厚（2mm）的特点，为保证孔位精度，冲模有较高的生产率，通过比较，决定实行工序集中的工艺方案，采取利用导正钉进行定位、刚性卸料装置、自然漏料方式的连续冲裁模结构形式。（三）模具设计计算1．排样计算条料宽度及确定步距首先查有关表确定搭边值。根据零件形状，两工件间按矩形取搭边值b=2,侧边按圆形取搭边值a=2。连续模进料步距为32mm。条料宽度按相应的公式计算：B=(D+2a)-⊿查表⊿=0.6B=(58+2×2)-0.6=62-0.6画出排样图，图2图2排样图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2．计算总冲压力由于冲模采用刚性卸装置和自然漏料方式，故总的冲压力为：P0=P+PtP=P1+P2而式中P1--------落料时的冲裁力P2--------冲孔时的冲裁力按推料力公式计算冲裁力：P1=KLtτ查τ=300MPa=2.2[2（58-16）+2（30-16）+16π]*2*300/10000=12.6(t)P2=2.2*4π*3.5*2*300/10000=3.4(t)按推料力公式计算推料力Pt：Pt=nKtP取n=3，查表2-10，Kt=0.055Pt=3*0.055*(12.6+304)=2.475(t)计算总冲压力PZ：PZ=P1+P2+Pt=12.6+3.4+2.475=18.475(t)3．确定压力中心：根据图3分析，因为工件图形对称，故落料时P1的压力中心在O1上；冲孔时P2的压力中心在O2上。设冲模压力中心离O1点的距离为X，根据力矩平衡原理得：P1X=(32-X)P2由此算得X=7mm4．冲模刃口尺寸及公差的计算刃口尺寸计算方法及演算过程不再赘述，仅将计算结果列于表1中。图3压力中心第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页在冲模刃尺寸计算时需要注意：在计算工件外形落料时，应以凹模为基准，凸模尺寸按相应的凹模实际尺寸配制，保证双面间隙为0.25~0.36mm。为了保证R8与尺寸为16的轮廓线相切，R8的凹模尺寸，取16的凹模尺寸的一半，公差也取一半。在计算冲孔模刃口尺寸时，应以凸模为基准，凹模尺寸按凸模实际尺寸配制，保证双面间隙为0.25~0.36mm。表1冲模刃口尺寸在计算模具中心距尺寸时，制造偏差值取工件公差的1/8。据此，冲孔凹模和凸模固定板孔中心距的制造尺寸为：L14=14±0.44/8=14±0.055L17=17±0.44/8=17±0.0555.确定各主要零件结构尺寸（1）凹模外形尺寸的确定凸模厚度H的确定：H=3√0.1PP取总压力=184750NH=3√0.1∗184750=26mm凹模长度L的确定W1=2.1H=31；工件b=58L=b+2W1=58+2*31=120mm凹模宽度B的确定B=步距+工件宽+2W2取：步距=32；工件=30；W2=1.5HB2=32+30+2*39=140mm（2）凸模长度L1的确定凸模长度计算为：L1=h1+h2+h3+Y其中导料板厚h1=8；卸料板厚h2=12；凸模固定板厚h3=18;凸模修磨量Y=18则冲裁性质工作尺寸计算公式凹模尺寸注法凸模尺寸注法落料58-0.7438-0.6230-0.5216-0.44R857.6+0.1837.7+0.1629.7+0.1316.8+0.11R7.9+0.06凸模尺寸按实际尺寸配置，保证双边间隙0.25~0.36mm冲孔φ3.5+0.3凹模尺寸按凹模实际尺寸配置，保证双边间隙0.25~0.36mm3.65-0.08第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页L1=8+12+18+18=56mm选用冲床的公称压力，应大于计算出的总压力P0=18.475t;最大闭合高度应大于冲模...
