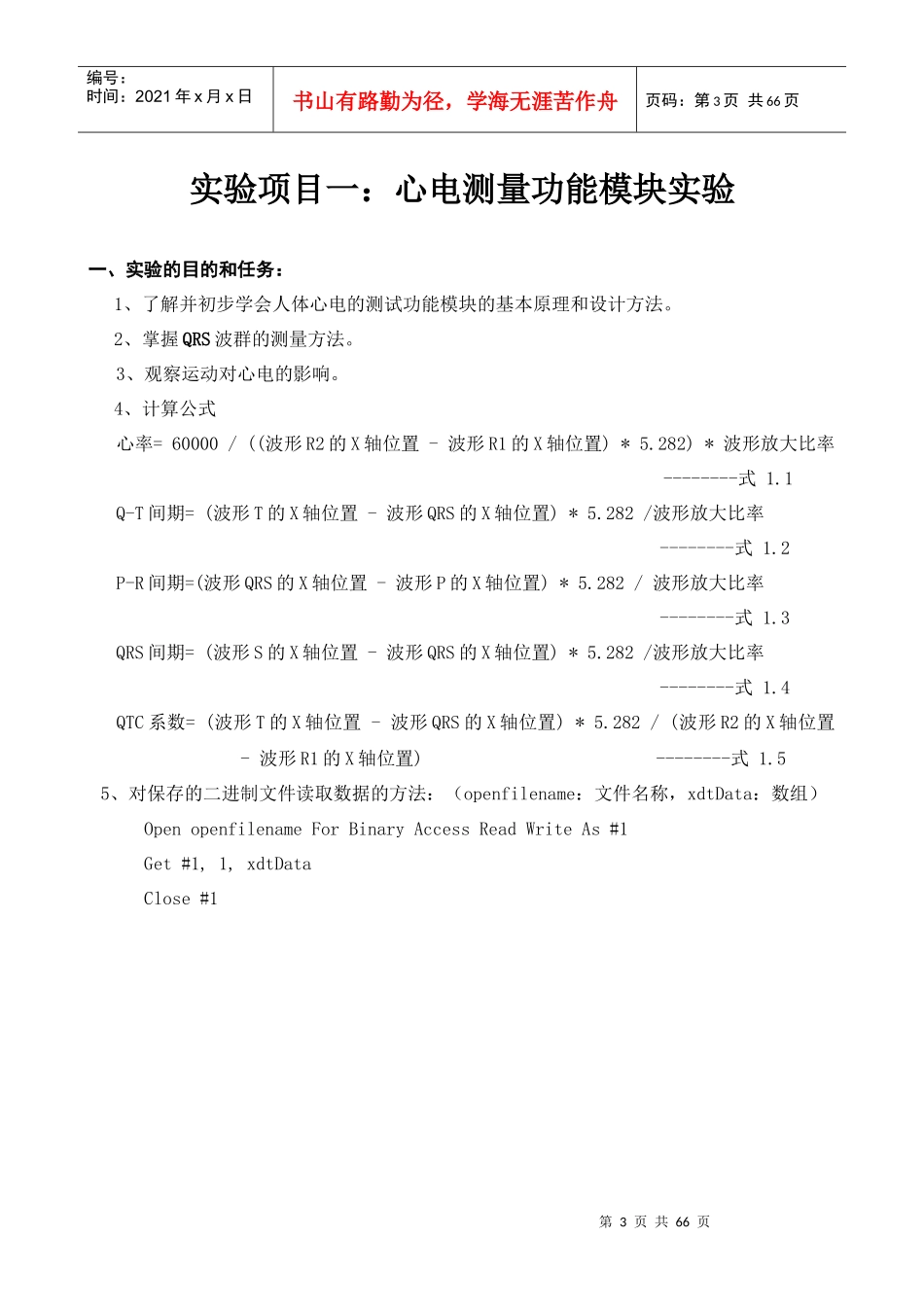

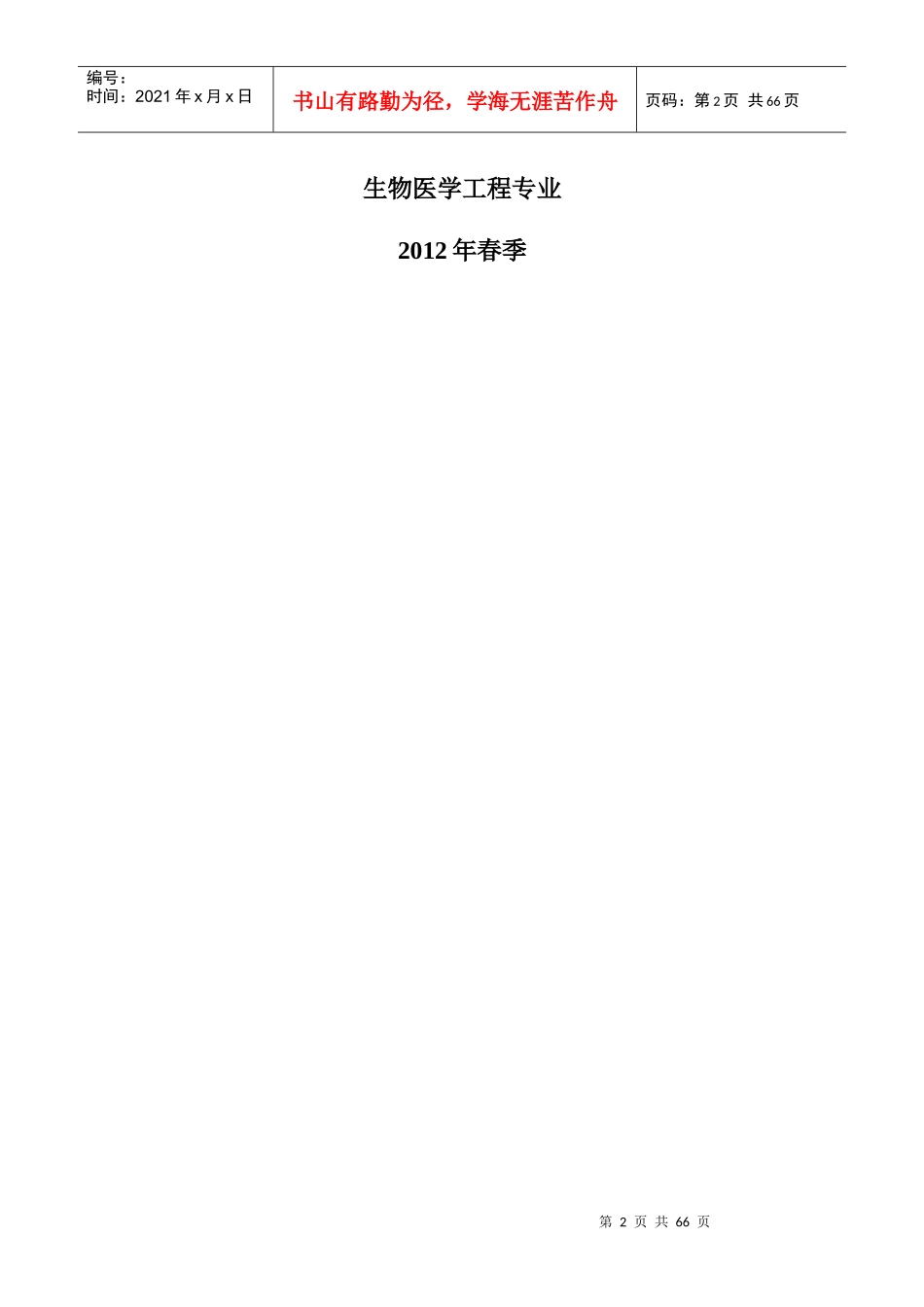

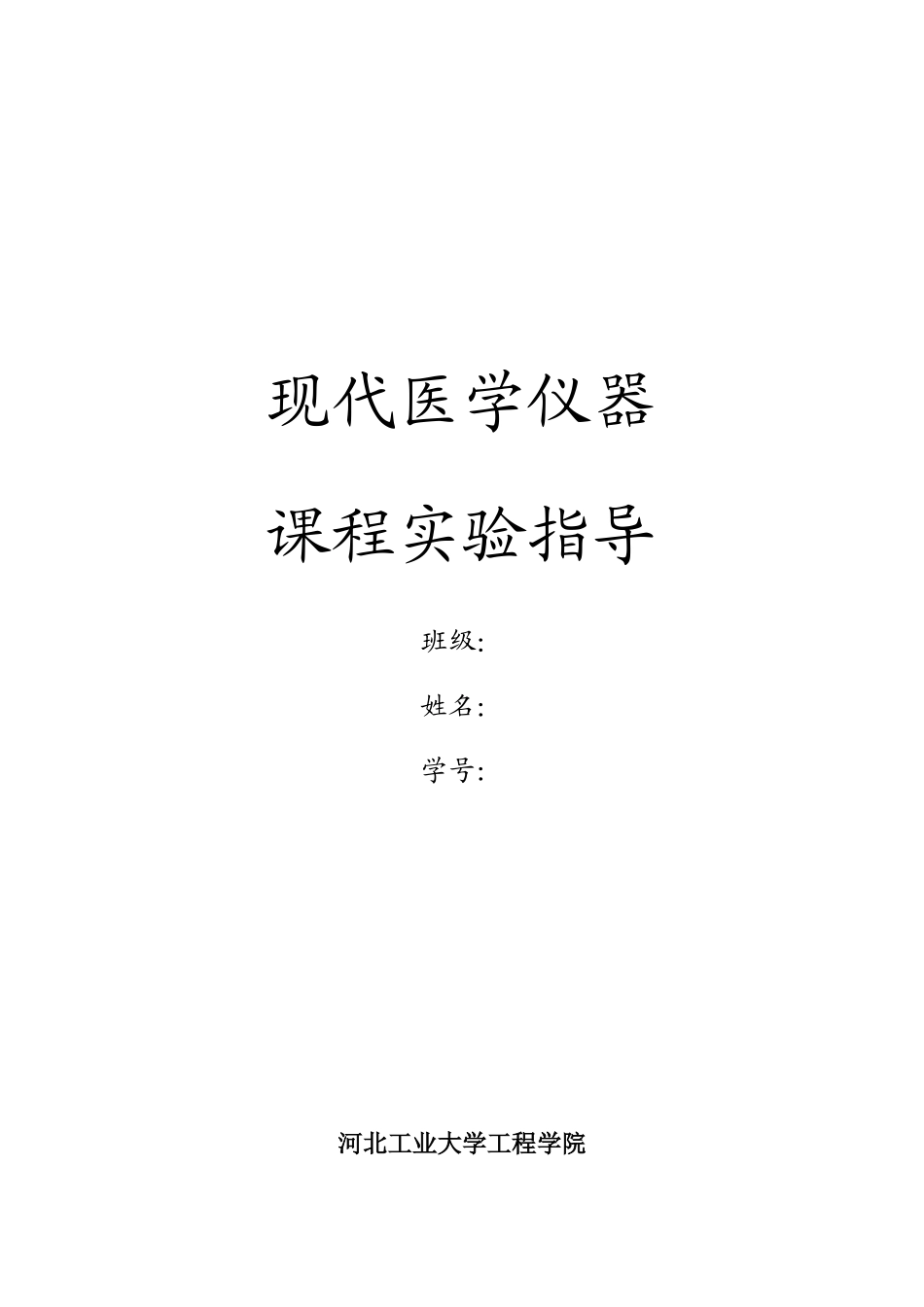

现代医学仪器课程实验指导班级：姓名：学号：河北工业大学工程学院第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页生物医学工程专业2012年春季第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页实验项目一：心电测量功能模块实验一、实验的目的和任务：1、了解并初步学会人体心电的测试功能模块的基本原理和设计方法。2、掌握QRS波群的测量方法。3、观察运动对心电的影响。4、计算公式心率=60000/((波形R2的X轴位置-波形R1的X轴位置)*5.282)*波形放大比率--------式1.1Q-T间期=(波形T的X轴位置-波形QRS的X轴位置)*5.282/波形放大比率--------式1.2P-R间期=(波形QRS的X轴位置-波形P的X轴位置)*5.282/波形放大比率--------式1.3QRS间期=(波形S的X轴位置-波形QRS的X轴位置)*5.282/波形放大比率--------式1.4QTC系数=(波形T的X轴位置-波形QRS的X轴位置)*5.282/(波形R2的X轴位置-波形R1的X轴位置)--------式1.55、对保存的二进制文件读取数据的方法：（openfilename：文件名称，xdtData：数组）OpenopenfilenameForBinaryAccessReadWriteAs#1Get#1,1,xdtDataClose#1第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页二、实验原理图1.1心电测试电路原理图如图1.1所示，U19-U23组成一差分放大电路和信号切换电路，心电信号通过导联引入跟随器输入端，由于心电信号幅度小，为了减少干扰，在跟随器输入端对心电信号进行低通滤波，滤除信号中的高频部分。CD4052的功能是在不同的时刻控制不同的信号输出，U22配以阻容组成差分放大电路。在U23的输出端形成初步放大后的差动信号Vo,该信号经过C47和R77高通滤波，再经过U24二阶低通滤波后和二次放大后，形成完整的心电采集信号XDVb,由RW6将其直流电位抬高2V左右输出，其目的是避免出现负信号，以适应模/数转换电路的需要。MAX295的作用是信号滤波。123456ABCD654321DCBATitleNumberRevisionSizeBDate:28-Apr-2007SheetofFile:C:\DocumentsandSettings\Administrator\\YJ01\\YJ01)NEW.ddb桌面项目电路项目图纸（功能模块DrawnBy:U19/A(OPA2277)RW4(3296)2K100KC4047323184U19/B(OPA2277)567VRVF100KC41473U20/A(OPA2277)100KC4247323184VL1214151521140x1x2x0y1y2y3y3x6910BAINH133XYU21(CD4052)U22/A(OPA2277)C4547323184U22/B(OPA2277)567C46473+5V-5V+5V-5V+5V-5V20K20K20K20K567U23/B(OPA2277)VoC47105C49105U24/B(OPA2277)VoC48105U24/A(OPA2277)U25/B(OPA2277)U25/A(OPA2277)R8015KR8115KC50RW5(3296)20KRW6(3296)10KR82390R3415KR3515K+5V12345678+5V-5V12345678+5V-5V-5VXD4052(B)XD4052(A)R7220K20K16+5V8R785.1KR795.1K12348765C57104C56103103C55R3710KR3610KV+V-OUTINXDADBATTERY1.5V*4C53105C51105105C5235124-5V+5V+5VC43105U27MAX295U26TPS60400R77100K103C54RLC44105GNDXDVaXDVbXDVc+4V-----+6.5V-4V-------6.5VR68R69R70R71R73R75R74R76MAX1868255PB18255PB04737J4XDVd第5页共66页第4页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共66页三、实验步骤图1.2心电测试电路布局图1、测量“差分放大调整电位器”RW4的阻值，应为1.45K左右，调整方法，测量RW4两插孔间电阻，调整RW4，直至电阻达到目标值。如下图所示：第6页共66页第5页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共66页图2差分放大调整2、测量“二级放大调整电位器”RW5的阻值，应为15K左右，调整方法与RW4相同。如下图所示：图1.3二级放大调整3、测量“基准调整电位器”RW6的阻值，1和2插孔之间的电阻应为4K左右。此电位器是为抬高直流电平所设置，当无输入信号时，电路输出直流电平应为1V--1.5V，若偏离此值，调整RW6。如下图所示：图1.4基准调整4、将四节2号电池放入电池盒，电池盒引出线与心电测试模块下方的电池插座(J2)相连，测量电源电压值，其正电压应大于+4.5V，，负电压值应小于-4.5V。否则说明电池电压不足，断开系统电源，更换电池。由于负电源是由正电源...
