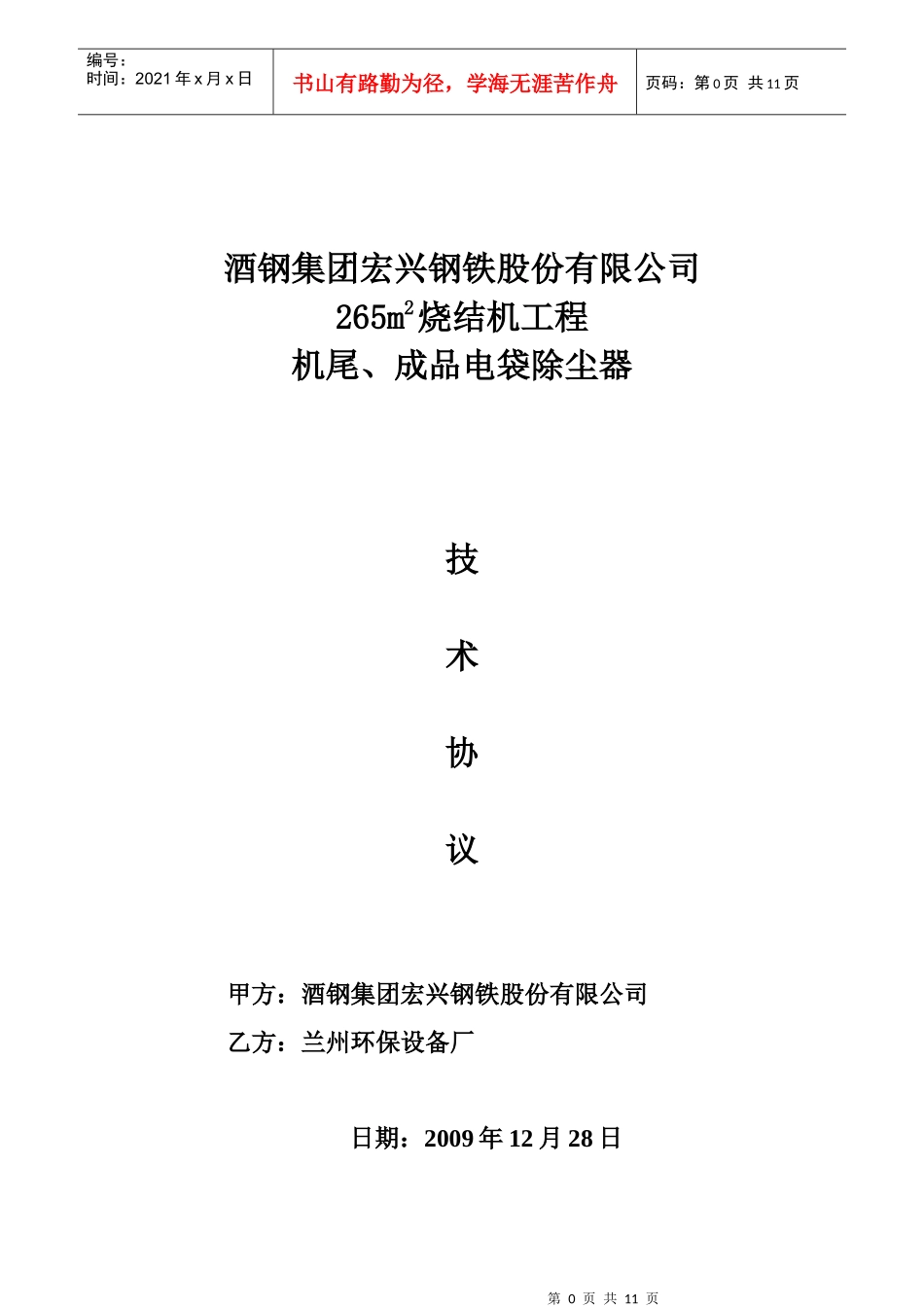

第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共11页酒钢集团宏兴钢铁股份有限公司265m2烧结机工程机尾、成品电袋除尘器技术协议甲方：酒钢集团宏兴钢铁股份有限公司乙方：兰州环保设备厂日期：2009年12月28日第1页共11页第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页265m2烧结机工程机尾、成品电除尘器技术协议酒钢集团宏兴钢铁股份有限公司（以下简称甲方）与兰州环保设备厂有限公司（以下简称乙方）就甲方新建265m2烧结机工程配套1台300m2烧结机尾、成品电袋除尘器设备经双方协商，达成如下技术协议：1．总则本技术协议作为甲方新建265m2烧结机工程配套1台300m2烧结机尾、成品电袋除尘器设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1.1本技术协议所提出的是最低标准的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。1.2乙方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。1.3乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.4乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发布的标准和技术规范。1.5乙方须对本除尘系统设计的完整性、合理性和设计质量承担全部责任。保证设备设计满足烧结机整套设备的工艺要求。1.6乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。2．基本条件2.1当地标准和厂区自然条件除技术规格另有规定外，所有投标货物必需适应以下工作条件。2.2电源220V/380V（单相/三相）；频率：50Hz。2.3厂区自然条件厂区所在地区为雨量小、蒸发大、温差大、多风沙的内陆干旱气候。厂区所在地区海拔1640m极端最高温度38.4℃极端最低温度-31.6℃年平均温度7.3℃相对湿度46%年平均降雨量85.3mm平均风速及主导风向2.4SWWSW最大风速34m/s冬季大气压力85.6Kpa(642mmHg)夏季大气压力84.7Kpa(635mmHg)地震设防烈度7度3．设备主要技术规格用途：300m2机尾、成品电袋除尘器主要用于265m2烧结机的机头、机尾密闭罩、环冷机的第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页受卸料、板式给料机卸料、烧结成品矿槽移动卸料车卸料及烧结室各胶带机转运点、成品筛分室的振动筛密闭罩以及筛上、筛下落料点及各胶带机转运点的除尘。3.1工艺技术条件：介质：烧结矿粉尘含尘：15g/Nm3入口温度：平均140℃3.2电除尘器主要技术参数：前级设置三个电场的电除尘区，其除尘效率与极板有效面积呈指数曲线变化，能收集烟尘中大部分粉尘，收尘效率达98%，并使流经该电场到达后级未被收集下来的微细粉尘电离荷电。后级设置布袋除尘区，使含尘浓度低并预荷电的烟气通过滤袋而收集下来，达到排放浓度≤30mg/Nm3环保要求。3.2.1电除尘器形式：负压，户外干式高压静电卧式电除尘器，双室三电场，双区供电，双进双出3.2.2布袋除尘器形式：长袋、脉冲、低压、离线，袋室排列：四排16室3.2.3处理烟气量：1040000m3/h3.2.4烟气有效流通面积：300m23.2.5除尘器工作压力：﹣7000Pa3.2.6出口烟气含尘量：≤30mg/m33.2.7收尘器压力损失：≤300pa3.2.8本体漏风率：＜3%3.2.9设备运行阻力：≤1800Pa3.2.10阳极振打加速度值：≥180g3.2.11阴极振打加速度值：≥80g3.2.12布袋总有效过滤面积：14760m23.2.13振打方式：双侧振打3.2.14同极间距:≥400mm3.2.15高压恒流电源：户外式高压电源（性能先进、运行稳定可靠）3.2.16除尘器工作状态：负压状态3.2.17工作制度：24h连续工作制3.2.18卸灰阀：按照24小时连续卸灰进行配置。3.2.19在正常使用条件下，本除尘器设计使用寿命10年以上，易损件1年以上。3.2.20安装地点：室外露天安装4、配置及及制造要求4.1电除尘器采用户外型恒流高压直流电源高压发生器，高压发生器设在...
