某主干线同江至三亚公路胶州至两城段K21+976中桥盖梁施工组织设计(DOC10页)VIP免费

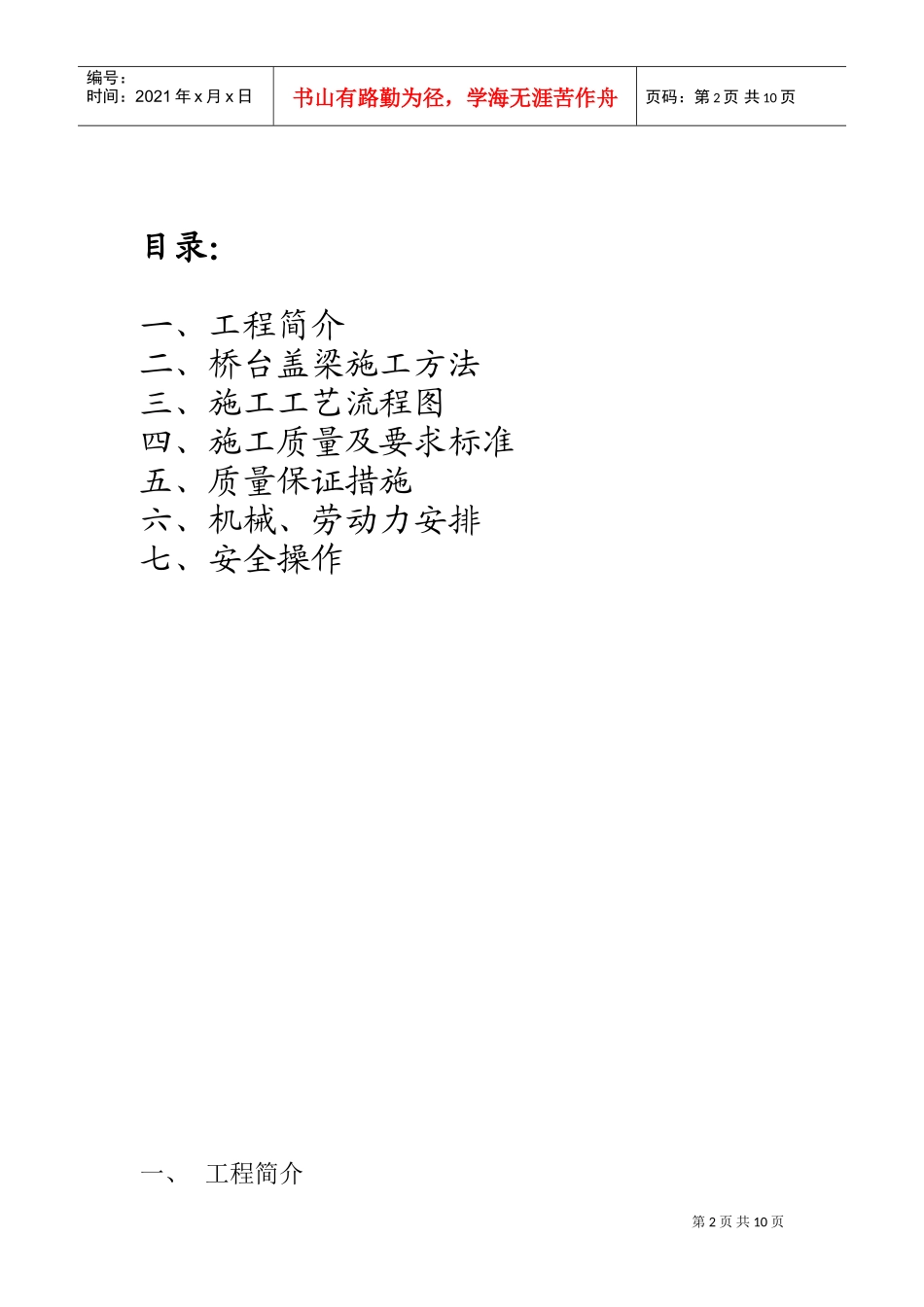

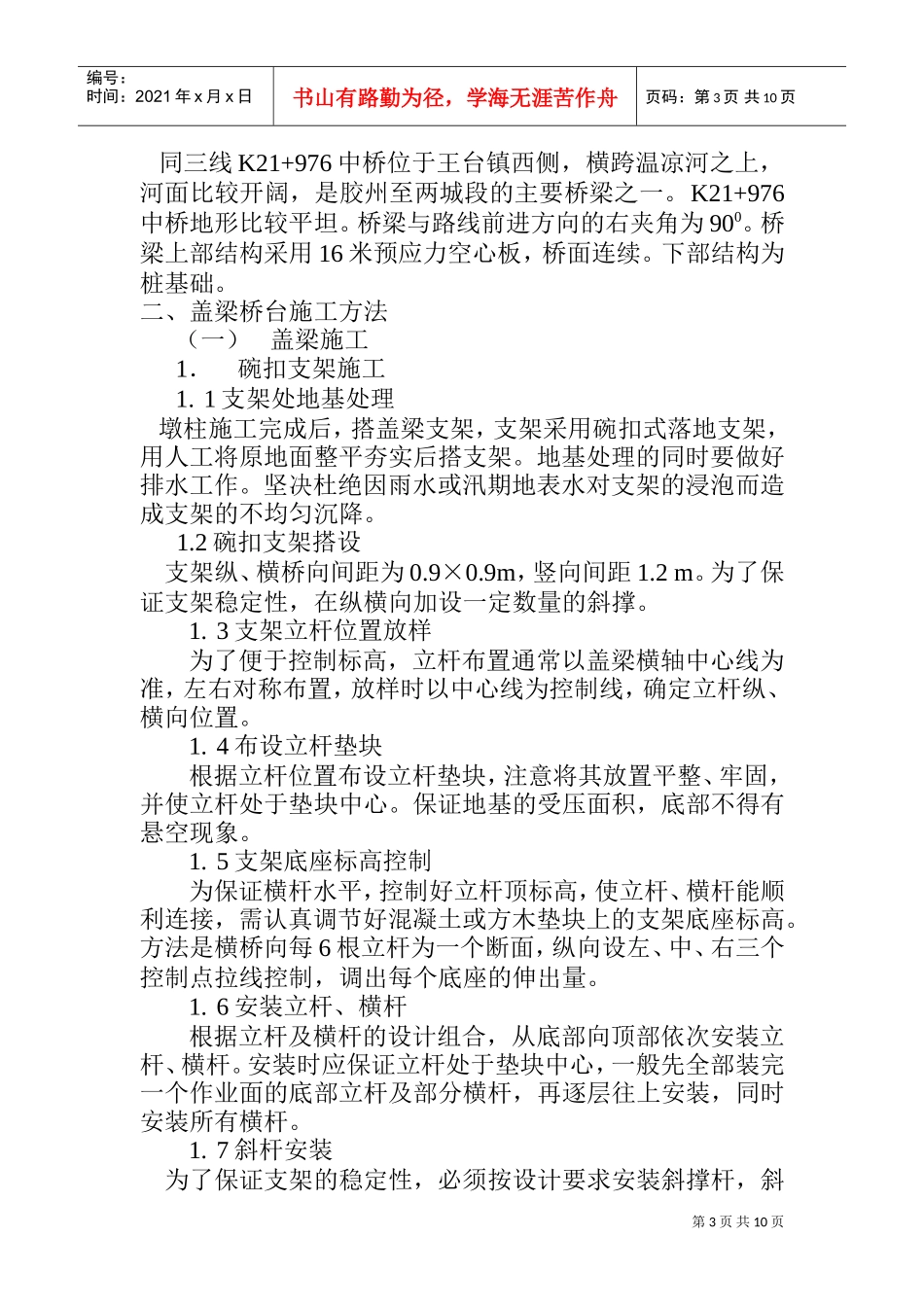

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页某主干线同江至三亚公路胶州至两城段K21+976中桥盖梁施工组织设计某国际建设股份有限公司同三线九合同段第五工区二OO二年第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录：一、工程简介二、桥台盖梁施工方法三、施工工艺流程图四、施工质量及要求标准五、质量保证措施六、机械、劳动力安排七、安全操作一、工程简介第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页同三线K21+976中桥位于王台镇西侧，横跨温凉河之上，河面比较开阔，是胶州至两城段的主要桥梁之一。K21+976中桥地形比较平坦。桥梁与路线前进方向的右夹角为900。桥梁上部结构采用16米预应力空心板，桥面连续。下部结构为桩基础。二、盖梁桥台施工方法（一）盖梁施工1．碗扣支架施工1.1支架处地基处理墩柱施工完成后，搭盖梁支架，支架采用碗扣式落地支架，用人工将原地面整平夯实后搭支架。地基处理的同时要做好排水工作。坚决杜绝因雨水或汛期地表水对支架的浸泡而造成支架的不均匀沉降。1.2碗扣支架搭设支架纵、横桥向间距为0.9×0.9m，竖向间距1.2m。为了保证支架稳定性，在纵横向加设一定数量的斜撑。1.3支架立杆位置放样为了便于控制标高，立杆布置通常以盖梁横轴中心线为准，左右对称布置，放样时以中心线为控制线，确定立杆纵、横向位置。1.4布设立杆垫块根据立杆位置布设立杆垫块，注意将其放置平整、牢固，并使立杆处于垫块中心。保证地基的受压面积，底部不得有悬空现象。1.5支架底座标高控制为保证横杆水平，控制好立杆顶标高，使立杆、横杆能顺利连接，需认真调节好混凝土或方木垫块上的支架底座标高。方法是横桥向每6根立杆为一个断面，纵向设左、中、右三个控制点拉线控制，调出每个底座的伸出量。1.6安装立杆、横杆根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。安装时应保证立杆处于垫块中心，一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。1.7斜杆安装为了保证支架的稳定性，必须按设计要求安装斜撑杆，斜第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页撑采用直径48毫米的钢管，通过扣件与碗扣支架连接，安装时尽量布置在框架结点上。1.8顶托安装为了便于在支架上作业，安全省时，可在地面上大致调好顶托伸出量，再运至支架顶安装。顶托伸出量一般控制在30厘米以内为宜。1.9安装横梁及底模标高复测顶托标高调整完毕后，即可安装横梁，横梁采用10×10方木，安装前为保证底模平整度及标高的准确度，先统一经过压刨处理，待横梁安装完毕，最后再测控制点标高，其余拉线校验。然后安装底模。2.安装底模由测量人员测出侧模的放置位置，按照侧模上拉杆的位置，调整部分方木间距，使得拉杆不与方木相重叠，然后吊装底模，最后将各块底模连成整体，底模联系要牢固、平整，再在方木两头铺木板，安装护栏悬挂安全网。3.绑扎钢筋安装侧模、端模根据盖梁的具体情况，钢筋部分全部加工完毕后一次吊装到位。在施工现场平整出一块场地，铺设方木和锚固钢筋用于焊接钢筋骨架。骨架要求采用双面焊。焊接要求钢筋的轴线在一条直线上，焊缝饱满，无气泡或烧焊的现象。弯起钢筋的位置，钢筋的绑扎要符合《技术规范》。骨架要求尺寸准确，不变形。并合理设置吊点。由吊车将骨架直接吊上底模。为确保保护层厚度，在侧、底面都绑一定数量的混凝土垫块，对称吊装侧模，并穿上、下拉杆，下端螺母各留2cm的空隙，上端拉杆螺母各留6cm的空隙，临时安装侧模。再吊端模，并将拉杆穿如预留孔内，分别旋紧螺母即可，在端模外用木楔顶紧并拉住端模，同样上紧侧模，为防止漏浆各块模板连接处都要放橡胶条，最后检查模板尺寸，通过对拉螺栓调节，直至完全符合标准。4.混凝土的浇注混凝土的浇注方法应采用一气呵成的连续浇注法。浇注采用水平分层，下料时要连续均匀铺开，浇注方向是从盖梁的一端循序进展至另一端。分层下料、振捣，每层厚度不宜超过30cm，上下层浇注时间...
