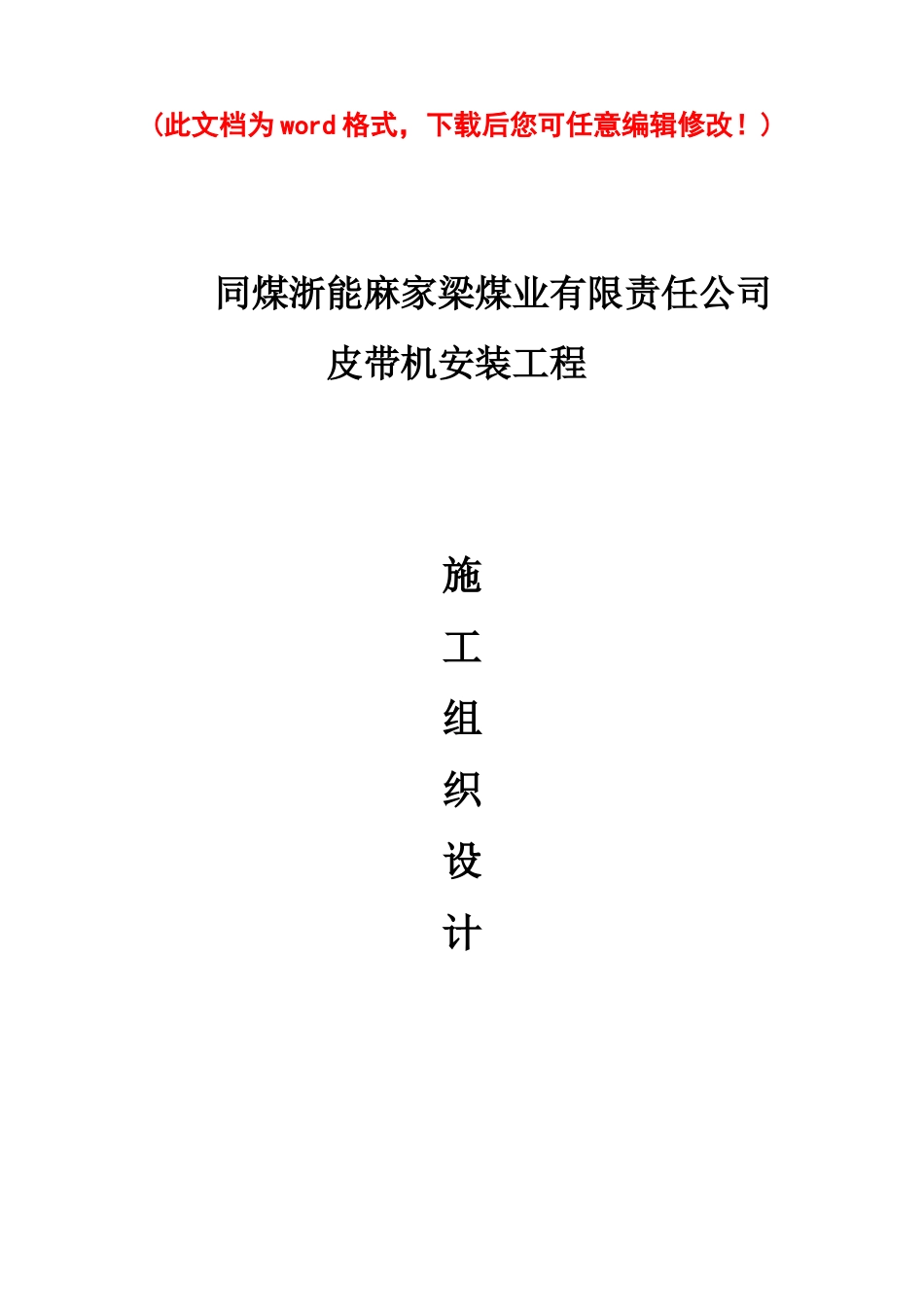

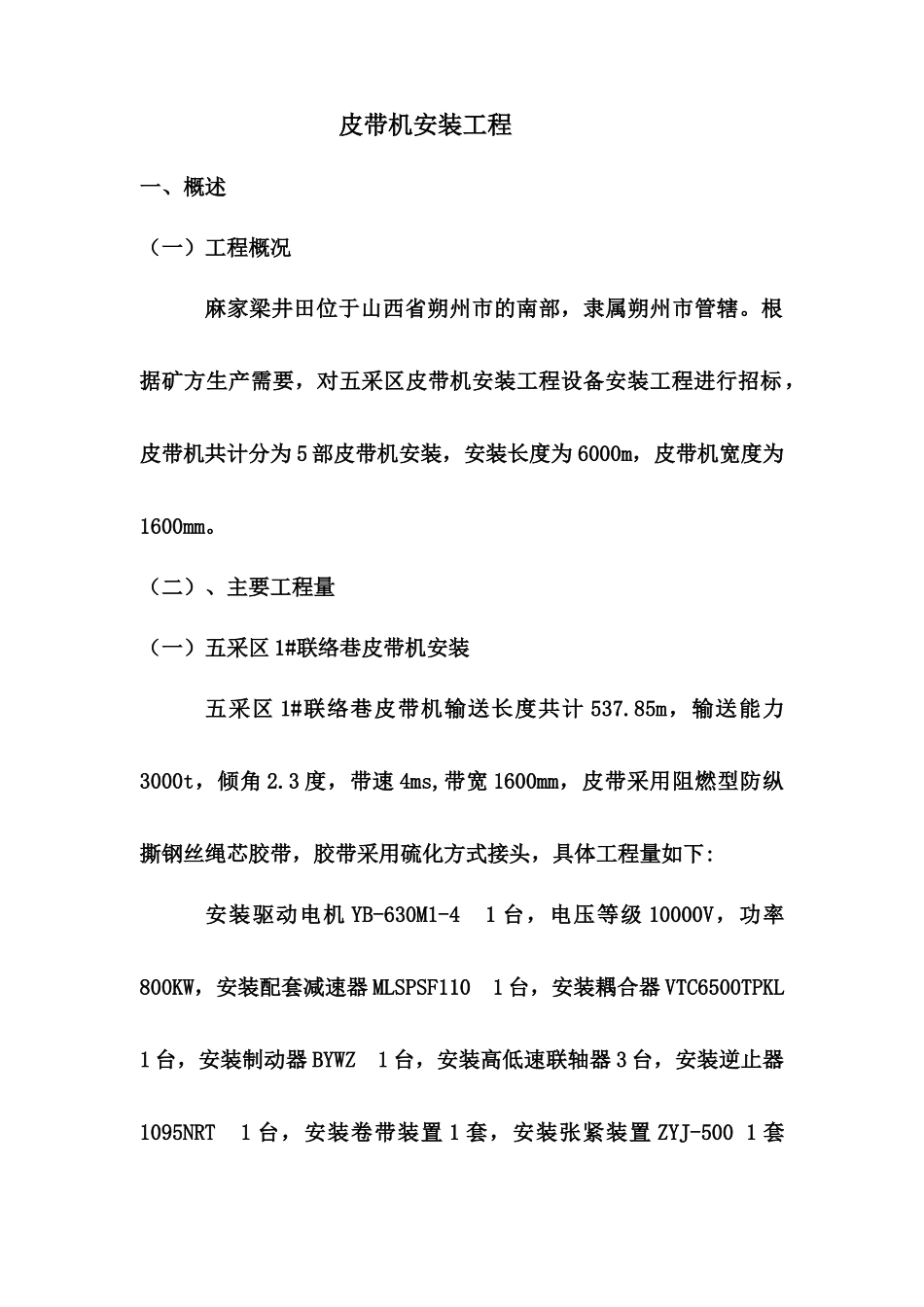

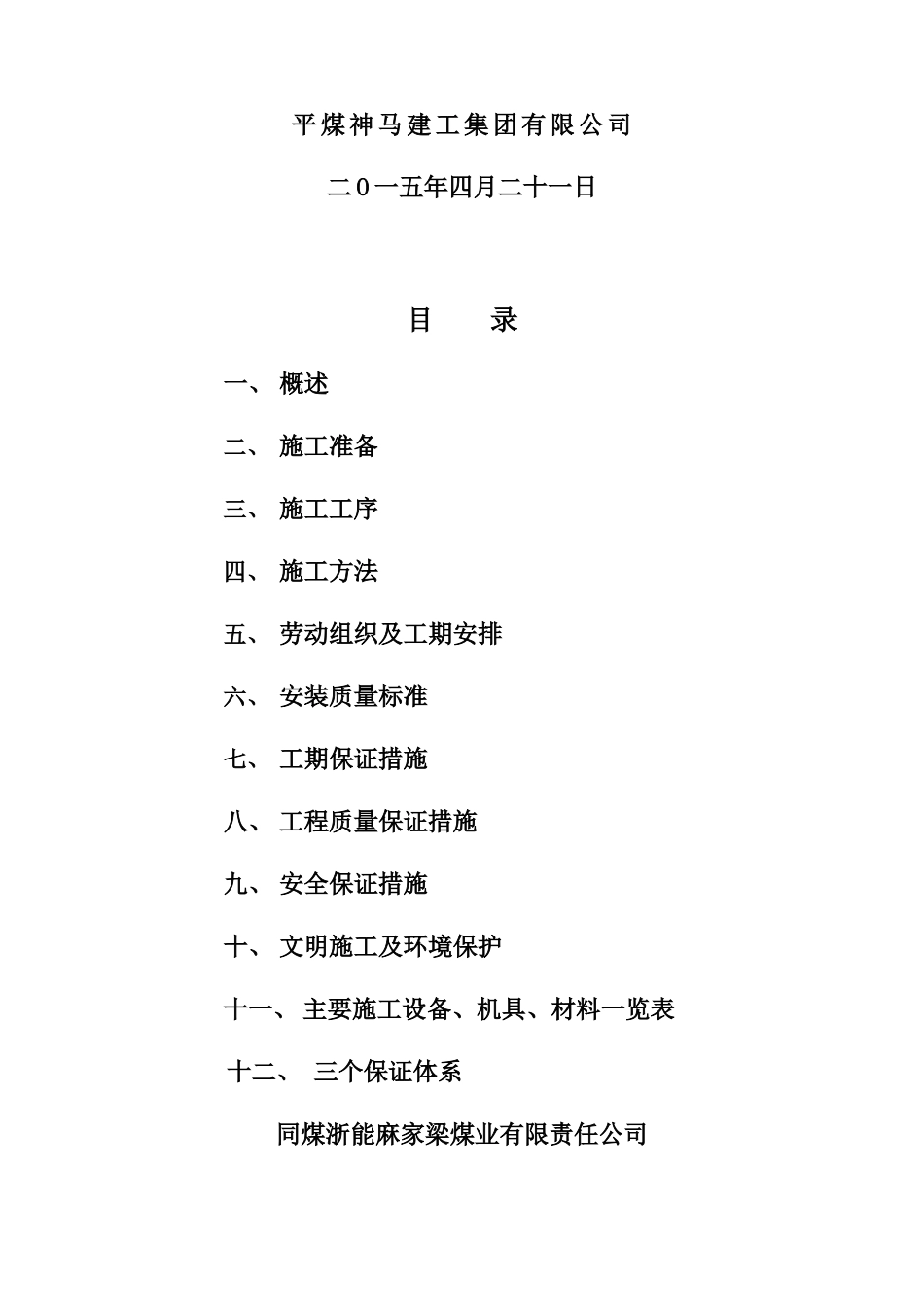

(此文档为word格式，下载后您可任意编辑修改！)同煤浙能麻家梁煤业有限责任公司皮带机安装工程施工组织设计平煤神马建工集团有限公司二O一五年四月二十一日目录一、概述二、施工准备三、施工工序四、施工方法五、劳动组织及工期安排六、安装质量标准七、工期保证措施八、工程质量保证措施九、安全保证措施十、文明施工及环境保护十一、主要施工设备、机具、材料一览表十二、三个保证体系同煤浙能麻家梁煤业有限责任公司皮带机安装工程一、概述（一）工程概况麻家梁井田位于山西省朔州市的南部，隶属朔州市管辖。根据矿方生产需要，对五采区皮带机安装工程设备安装工程进行招标，皮带机共计分为5部皮带机安装，安装长度为6000m，皮带机宽度为1600mm。（二）、主要工程量（一）五采区1#联络巷皮带机安装五采区1#联络巷皮带机输送长度共计537.85m，输送能力3000t，倾角2.3度，带速4ms,带宽1600mm，皮带采用阻燃型防纵撕钢丝绳芯胶带，胶带采用硫化方式接头，具体工程量如下:安装驱动电机YB-630M1-41台，电压等级10000V，功率800KW，安装配套减速器MLSPSF1101台，安装耦合器VTC6500TPKL1台，安装制动器BYWZ1台，安装高低速联轴器3台，安装逆止器1095NRT1台，安装卷带装置1套，安装张紧装置ZYJ-5001套（包含电控），安装阻燃型防纵撕钢丝绳芯胶带1120米，安装机尾架（含滚筒）、卸载架（含滚筒）、传动架（含滚筒）、改向架（含滚筒）各1套，安装拉紧小车1个，安装头部检修平台1套，导料槽1套，安装皮带中间部分：特殊H架、标准H架、各种托辊、中间架、上托架等。电控保护装置配置如下:1KJ50-X-D矿用隔爆兼本安型显示器1台2KJF21控制器(双路）1台3KCC1D_智能IO接口1台4KCC1D智能IO接口(含速度接口)1台5KPG3C拉线急停开关2台6KTK1H扩音电话3台7KTK1I智能电话1台8KGE9A跑偏开关4台9KGU3B堆煤开关1台10KGS2速度传感器1台11KGV1烟雾传感器1台12KPJ1B纵撕传感器1台13KXJ127电磁阀控制器1台14DFB-205洒水电磁阀1台15PE2160B.15LINIE卡1件16PE2350LINIE电源2件176*0.5六芯电缆(LINIE)540米18电源127V12V1.5A1台19BN4120电缆连接器1件20KFD1线路终端2台21PE3420速度接口1台22WB141电流互感器1台23KJA101信号耦合器（装在KTK1I上）1台24100M七芯电缆（含BN插头）5条2510m七芯电缆(含BN插头)1条2650m七芯电缆(含BN插头)1条275M七芯电缆（含BN插头）1条2820M四芯电缆（MK-7T插头）2条2940m四芯电缆（MK-7T插头）3条3020M四芯电缆（2MK-7T插头）3条31TIBECO安装附件1套32PDRAW软件1套（二）五采区上山一部皮带机安装五采区上山一部皮带机输送长度共计2591m，输送能力3000t，倾角1.5度，带速4ms,带宽1600mm，皮带采用阻燃型防纵撕钢丝绳芯胶带，胶带采用硫化方式接头，具体工程量如下：安装驱动电机YB-710S2-43台，电压等级10000V，功率1120KW，安装配套减速器H3SH203台，安装耦合器650DTPKL3台，安装制动器KPZ2台，安装逆止器NJZ401台，安装卷带装置1套，安装张紧装置ZYJ-6001套（包含电控），安装阻燃型防纵撕钢丝绳芯胶带5300米，安装机尾架（含滚筒）1套、卸载架（含滚筒）1套、传动架（含滚筒）3套、改向架（含滚筒）1套，安装拉紧小车1个，安装头部卸料漏斗1套，导料槽1套，安装皮带中间部分：特殊H架、标准H架、各种托辊、中间架、上托架等电控保护装置配置如下:1KJ50-X-D（双路）矿用隔爆兼本安型显示器1台2KJF21控制器1台3KCC1D_智能IO接口1台4KCC1D智能IO接口(含速度接口)3台5KPG3C拉线急停开关16台6KTK1H扩音电话7台7KTK1I智能电话1台8KGE9A跑偏开关6台9KGU3B堆煤开关1台10KGS2速度传感器1台11KGV1烟雾传感器1台12KPJ1B纵撕传感器1台13KJA101本安信号耦合器1台14KXJ127电磁阀控制器1台15DFB-205洒水电磁阀1台16电源127V12V1.5A3台17PE3420速度接口3台18wb141电流互感器3台19PE2160B.15LINIE卡1台20PE2350电源模块2件216*0.5六芯电缆(LINIE)2550米22BN4120电缆连接器1件23KFD1线路终端2台24100M七芯电缆（含BN插头）25条2510M七芯电缆（含BN插头）3条265M七芯电缆（含BN插头）1条2720M四芯电缆（MK-7T插头）3条2820M四芯电缆（2MK-7T插头）7条2940M四芯电缆（MK-7T插头）3条30TIBECO安装附...
