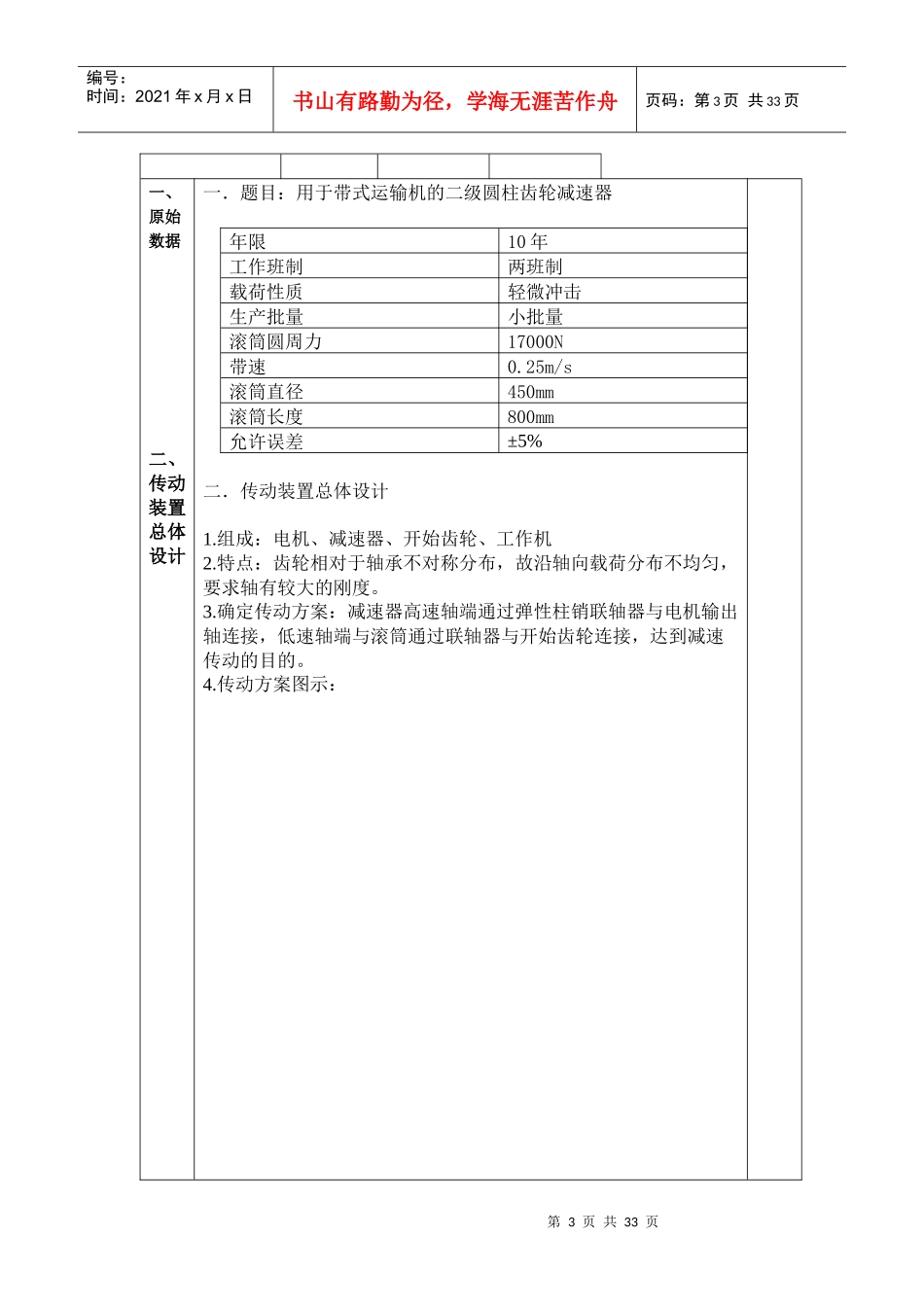

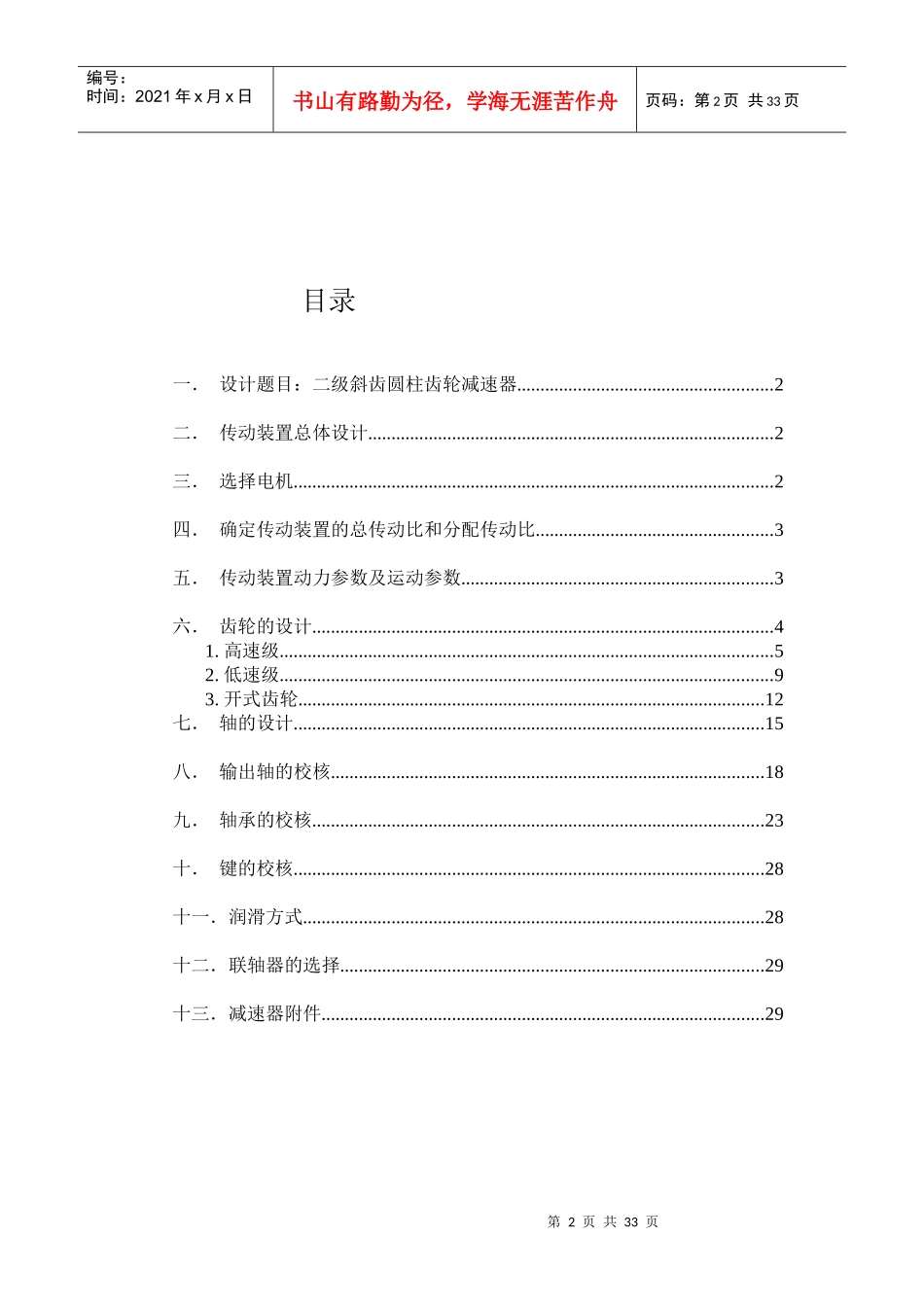

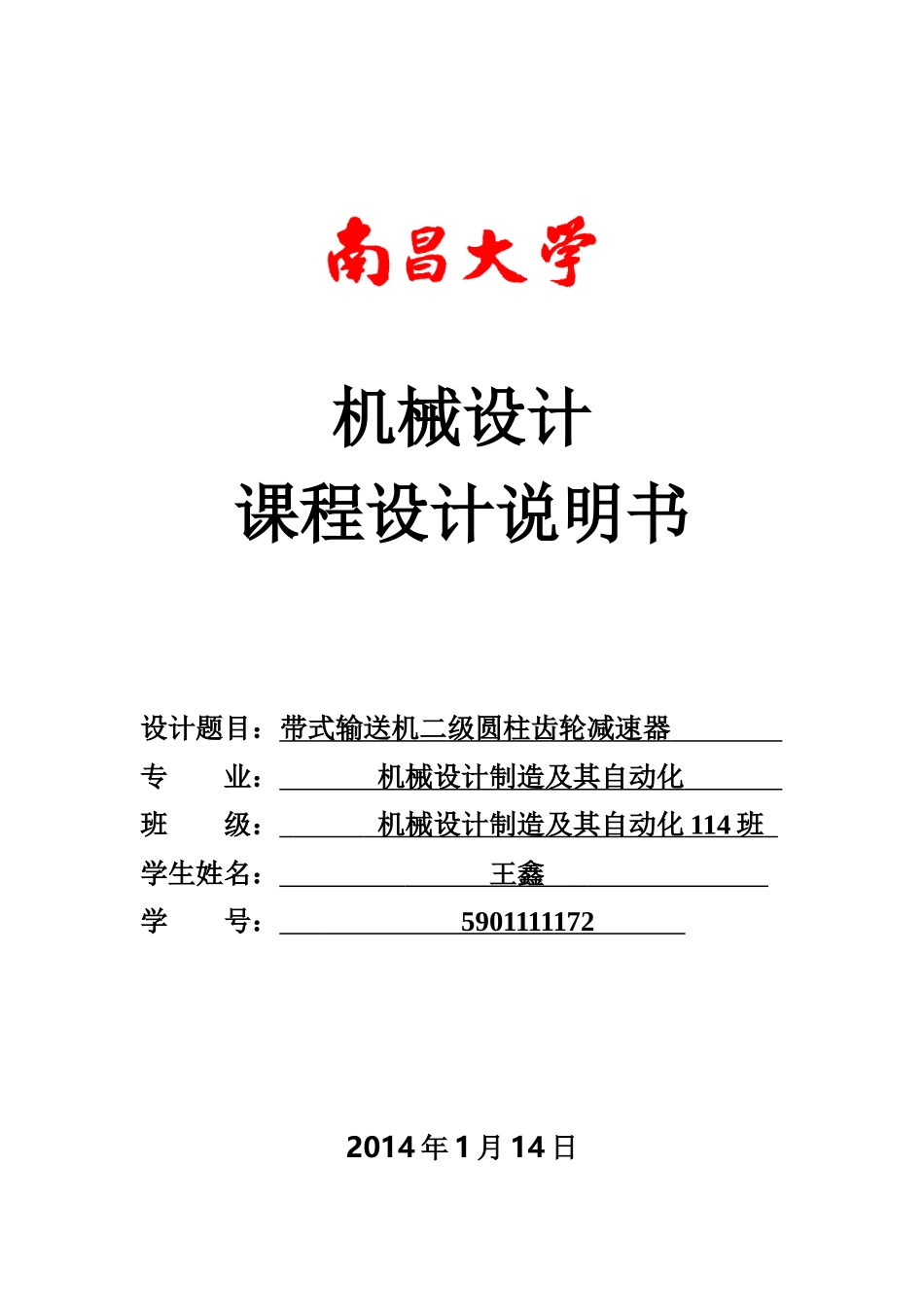

机械设计课程设计说明书设计题目：带式输送机二级圆柱齿轮减速器专业：机械设计制造及其自动化班级：机械设计制造及其自动化114班学生姓名：王鑫学号：59011111722014年1月14日第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页目录一．设计题目：二级斜齿圆柱齿轮减速器.......................................................2二．传动装置总体设计.......................................................................................2三．选择电机.......................................................................................................2四．确定传动装置的总传动比和分配传动比...................................................3五．传动装置动力参数及运动参数...................................................................3六．齿轮的设计...................................................................................................41.高速级..........................................................................................................52.低速级..........................................................................................................93.开式齿轮....................................................................................................12七．轴的设计.....................................................................................................15八．输出轴的校核.............................................................................................18九．轴承的校核.................................................................................................23十．键的校核.....................................................................................................28十一．润滑方式...................................................................................................28十二．联轴器的选择...........................................................................................29十三．减速器附件...............................................................................................29第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页一、原始数据二、传动装置总体设计一．题目：用于带式运输机的二级圆柱齿轮减速器年限10年工作班制两班制载荷性质轻微冲击生产批量小批量滚筒圆周力17000N带速0.25m/s滚筒直径450mm滚筒长度800mm允许误差±5%二．传动装置总体设计1.组成：电机、减速器、开始齿轮、工作机2.特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。3.确定传动方案：减速器高速轴端通过弹性柱销联轴器与电机输出轴连接，低速轴端与滚筒通过联轴器与开始齿轮连接，达到减速传动的目的。4.传动方案图示：第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页三、选择电机四、三．选择电机1.计算电机所需功率：8级精度啮合传动效率（内）0.97滚动轴承圆锥滚子轴承0.99联轴器效率0.99滑动轴承一0.94外圆柱齿轮传动效率0.94滑动轴承二0.95故电机至工作机之间的传动装置的总效率：2.确定所需功率及转速：卷筒所需功率：所需电机功率：滚筒转速：对比如下两种电机，选择Y160M2-8更为合适Y160M2-8额定功率5.5转速720额定转矩2.0传动比60.3Y132M2-6额定功率5.5转速960额定转矩2.0传动比80.4四．确定传动装置的总传动比和分配传动比总传动比：取传动比之间的比值为1.2，则321456第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页确定传动装置的总传动比和分配传动比五、传动装置动力参数及运动参数，，=60，外齿轮传动比：，...
