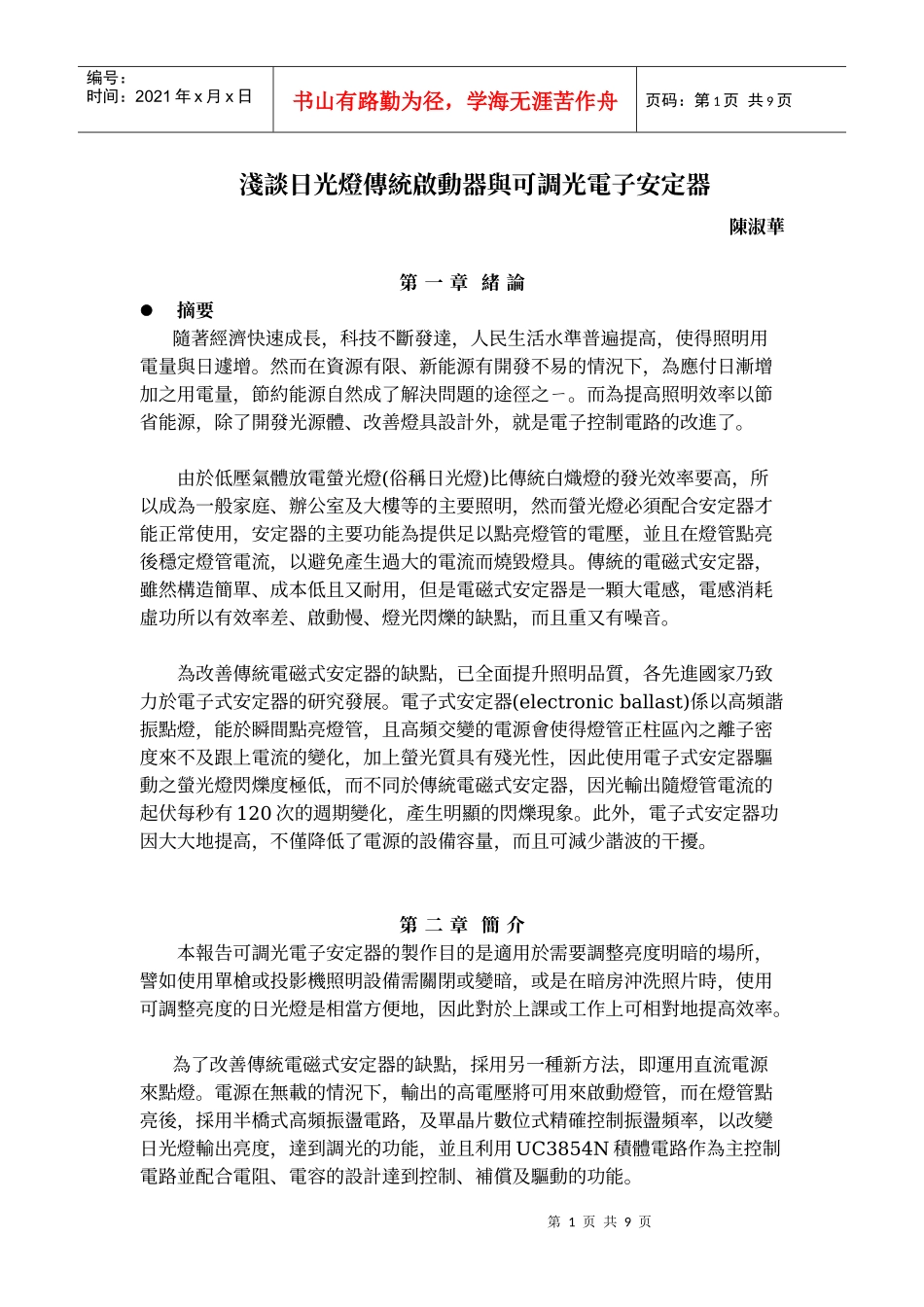

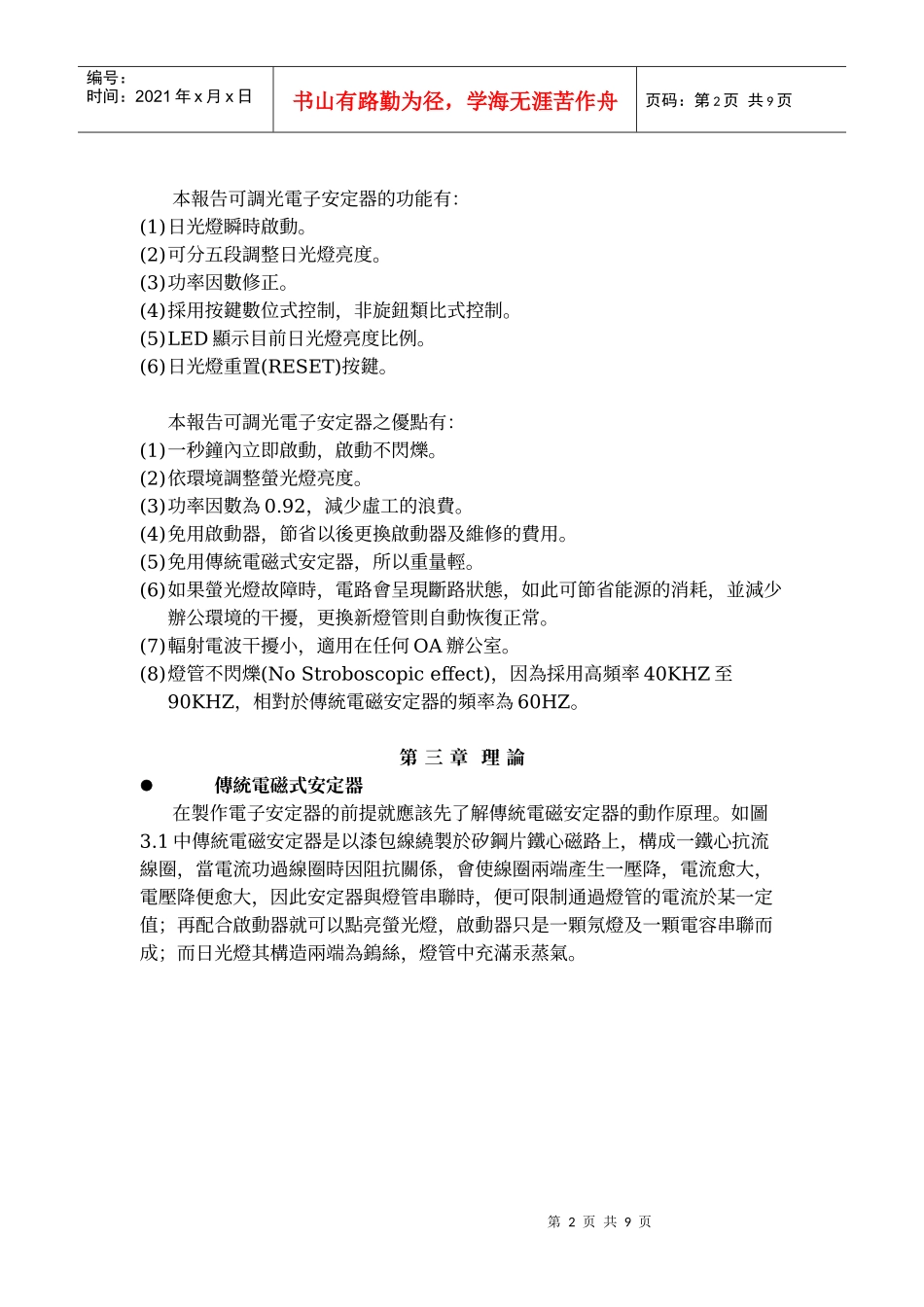

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页淺談日光燈傳統啟動器與可調光電子安定器陳淑華第一章緒論摘要隨著經濟快速成長，科技不斷發達，人民生活水準普遍提高，使得照明用電量與日遽增。然而在資源有限、新能源有開發不易的情況下，為應付日漸增加之用電量，節約能源自然成了解決問題的途徑之ㄧ。而為提高照明效率以節省能源，除了開發光源體、改善燈具設計外，就是電子控制電路的改進了。由於低壓氣體放電螢光燈(俗稱日光燈)比傳統白熾燈的發光效率要高，所以成為一般家庭、辦公室及大樓等的主要照明，然而螢光燈必須配合安定器才能正常使用，安定器的主要功能為提供足以點亮燈管的電壓，並且在燈管點亮後穩定燈管電流，以避免產生過大的電流而燒毀燈具。傳統的電磁式安定器，雖然構造簡單、成本低且又耐用，但是電磁式安定器是一顆大電感，電感消耗虛功所以有效率差、啟動慢、燈光閃爍的缺點，而且重又有噪音。為改善傳統電磁式安定器的缺點，已全面提升照明品質，各先進國家乃致力於電子式安定器的研究發展。電子式安定器(electronicballast)係以高頻諧振點燈，能於瞬間點亮燈管，且高頻交變的電源會使得燈管正柱區內之離子密度來不及跟上電流的變化，加上螢光質具有殘光性，因此使用電子式安定器驅動之螢光燈閃爍度極低，而不同於傳統電磁式安定器，因光輸出隨燈管電流的起伏每秒有120次的週期變化，產生明顯的閃爍現象。此外，電子式安定器功因大大地提高，不僅降低了電源的設備容量，而且可減少諧波的干擾。第二章簡介本報告可調光電子安定器的製作目的是適用於需要調整亮度明暗的場所，譬如使用單槍或投影機照明設備需關閉或變暗，或是在暗房沖洗照片時，使用可調整亮度的日光燈是相當方便地，因此對於上課或工作上可相對地提高效率。為了改善傳統電磁式安定器的缺點，採用另一種新方法，即運用直流電源來點燈。電源在無載的情況下，輸出的高電壓將可用來啟動燈管，而在燈管點亮後，採用半橋式高頻振盪電路，及單晶片數位式精確控制振盪頻率，以改變日光燈輸出亮度，達到調光的功能，並且利用UC3854N積體電路作為主控制電路並配合電阻、電容的設計達到控制、補償及驅動的功能。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页本報告可調光電子安定器的功能有：(1)日光燈瞬時啟動。(2)可分五段調整日光燈亮度。(3)功率因數修正。(4)採用按鍵數位式控制，非旋鈕類比式控制。(5)LED顯示目前日光燈亮度比例。(6)日光燈重置(RESET)按鍵。本報告可調光電子安定器之優點有：(1)一秒鐘內立即啟動，啟動不閃爍。(2)依環境調整螢光燈亮度。(3)功率因數為0.92，減少虛工的浪費。(4)免用啟動器，節省以後更換啟動器及維修的費用。(5)免用傳統電磁式安定器，所以重量輕。(6)如果螢光燈故障時，電路會呈現斷路狀態，如此可節省能源的消耗，並減少辦公環境的干擾，更換新燈管則自動恢復正常。(7)輻射電波干擾小，適用在任何OA辦公室。(8)燈管不閃爍(NoStroboscopiceffect)，因為採用高頻率40KHZ至90KHZ，相對於傳統電磁安定器的頻率為60HZ。第三章理論傳統電磁式安定器在製作電子安定器的前提就應該先了解傳統電磁安定器的動作原理。如圖3.1中傳統電磁安定器是以漆包線繞製於矽鋼片鐵心磁路上，構成一鐵心抗流線圈，當電流功過線圈時因阻抗關係，會使線圈兩端產生一壓降，電流愈大，電壓降便愈大，因此安定器與燈管串聯時，便可限制通過燈管的電流於某一定值；再配合啟動器就可以點亮螢光燈，啟動器只是一顆氖燈及一顆電容串聯而成；而日光燈其構造兩端為鎢絲，燈管中充滿汞蒸氣。第3页共9页第2页共9页日光燈氖燈電容容容啟動器鎢絲電感感AC110V60HZ圖3.1傳統電磁安定器VABt圖3.2交流電源编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页傳統電磁安定器的動作原理大致可分為下列四項：(如圖3.1及圖3.2)(1)當送出交流電時，因螢光燈屬於冷燈，燈管電阻無窮大，大電流就流向阻抗比較小的啟動器，因此氖燈會先亮一下子與電容形成崩潰，此時電流流過燈管兩端的鎢絲，鎢...
