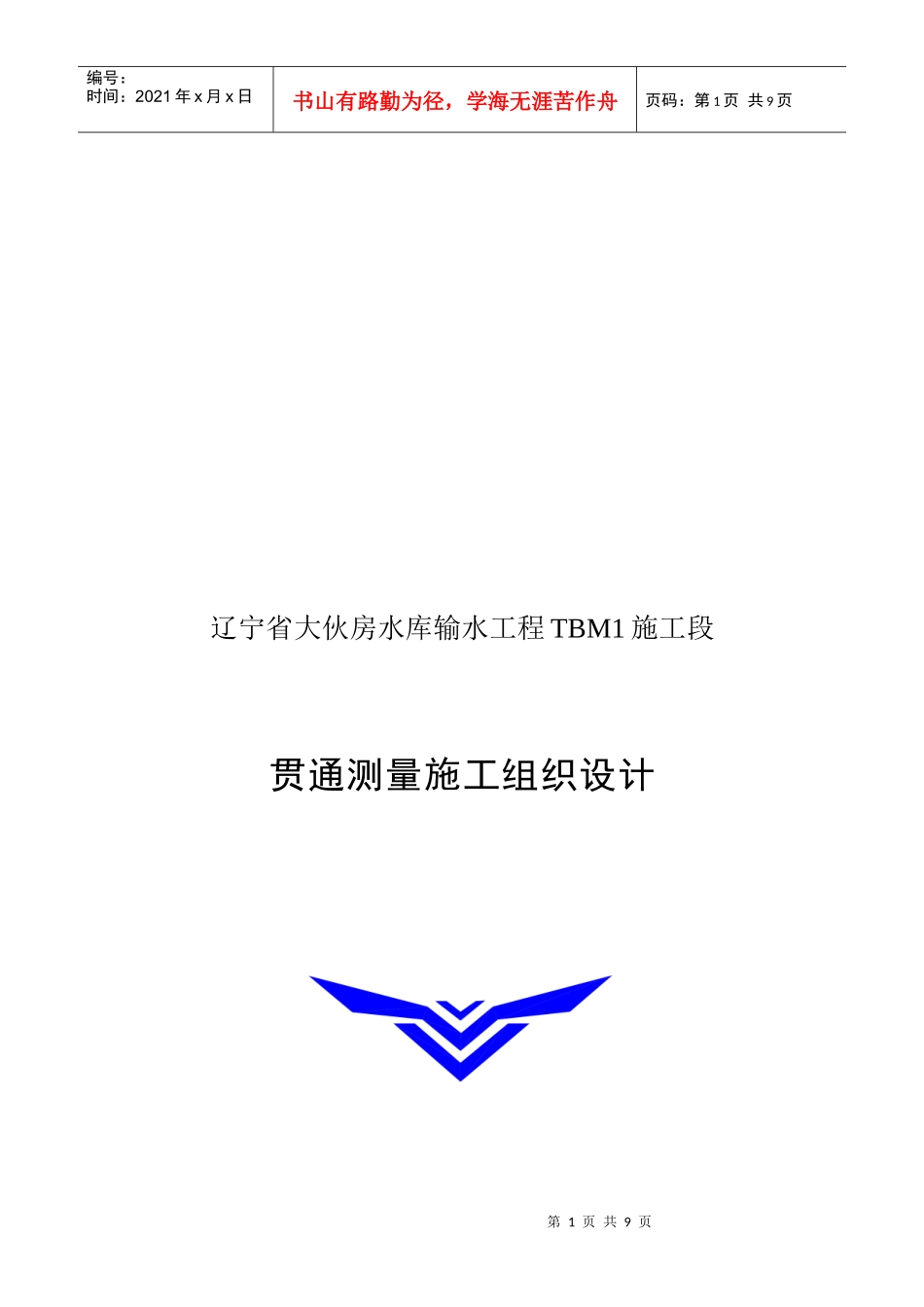

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页辽宁省大伙房水库输水工程TBM1施工段贯通测量施工组织设计第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页北京振冲工程股份有限公司TBM1项目部2006年12月03日辽宁省大伙房水库输水工程TBM1标段TBM1-1施工段贯通测量施工组织设计一、工程概况辽宁省大伙房水库输水工程TBM1标段位于辽宁省桓仁和新宾两县交界处的双山头—疙疤寨地段，主洞起点桩号为21＋610.82m，终点桩号为44＋226.362m，总长度为22.677m。其中TBM1-1施工段从桩号23＋513.678～34＋769.497，全长11255.819m，即10＃支洞与主洞交叉点至11＃支洞与主洞交叉点。TBM1-1施工段自2005年7月19日开始试掘进，2005年10月23日正式掘进至2006年11月25日已成功实现掘进约9.8km，预计距贯通桩号还剩余740m。二、贯通要求第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页表1.水工隧洞开挖极限贯通误差表（12～14km）相向（单向）开挖长度（含支洞长度）km极限贯通误差（mm）横向纵向竖向12~14±640±640±320三、编制目的辽宁省大伙房水库输水工程TBM1-1施工段从测量的角度说在整个大伙房水库输水工程中属单向掘进长度最长的一段，同时其贯通长度也是最长的一段，测量控制网从洞外业主提供的控制点进入10＃支洞，再从10＃支洞沿着TBM1-1施工段直至贯通面，长度为12789.223米，属超长隧道，因此保证隧洞的准确贯通是整个工程成败的关键。由于隧道工程施工的特殊性,一旦贯通误差超限严重，将直接影响下一道工序工作的开展，造成大量工序返工,并延误工期,给施工企业的信誉、形象和经济效益带来巨大的损失，甚至造成无法弥补的后果。因此，为了提高TBM贯通精度，减小贯通误差，使TBM1-1施工段成为大伙房水库输水工程的样板工程，特采取以下措施，以保证隧洞在业主规定的限差范围内贯通。四、采用措施1、测量工作隧洞测量工作包括控制测量及施工测量，其中控制测量包括平面控制测量及高程控制测量。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页1．1、高程控制测量由于本标段高程控制测量全部采用三等水准控制测量，在测量过程中，各种测量限差完全符合测量规范的要求。同时在测量过程中，各个水准控制点完全落在水平控制点上，在测量水平角的同时，已加测竖直角，保证每个测量点都有三角高程。因此，高程控制测量已经有足够的校核条件，所以，高程控制测量已经可以保证竖向贯通误差在规范允许范围内。同时还请辽宁省水利水电勘测设计院测量队用二等水准进行了校核，确保了隧洞在竖向贯通的精度。1．2、平面控制测量由于本标段为超长隧洞。因此，平面控制测量是整个控制测量的关键。它决定着隧洞的横向及纵向误差，关系着隧洞是否能正确贯通。（1）、10＃支洞TBM掘进段a成果比较由于TBM掘进段控制测量为较长的闭合导线，因此，在贯通之前，施工单位，监理，业主代表（辽宁省水利水电勘测设计院测量队）三家都采用各自独立的测量系统对TBM1-1段平面控制测量进行了控制测量，各家都用自己独立的观测数据。因此，在即将贯通前，我们对三家测量结果中相同的角度和距离进行比较，找出在测量过程中因环境因素、照准因素造成相同的角度和边长三家存在较大差异的控制点。然后在贯通前约400米左右进行针对性重新复测，第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页保证每一个测量角度和边长的准确性。同时在测量结果出来后，对贯通面的进行平均分配，以减小测量误差对贯通的影响。b针对性的复测针对比较结果，项目部计划安排专门的时间对控制网进行复测。为了保证贯通精度及复测成果的真实可靠，项目部计划用一周的时间来进行复测，对存有争议的观测数据（角度、边长）进行有针对性复测。比较的结果有几组数据与设计院及监理所测得的成果有较大出入，并本着具体情况具体分析的总体原则下对各种观测数据进行复核。（2）、11＃支洞由于11＃支洞洞外GPS控制点距贯通面...
