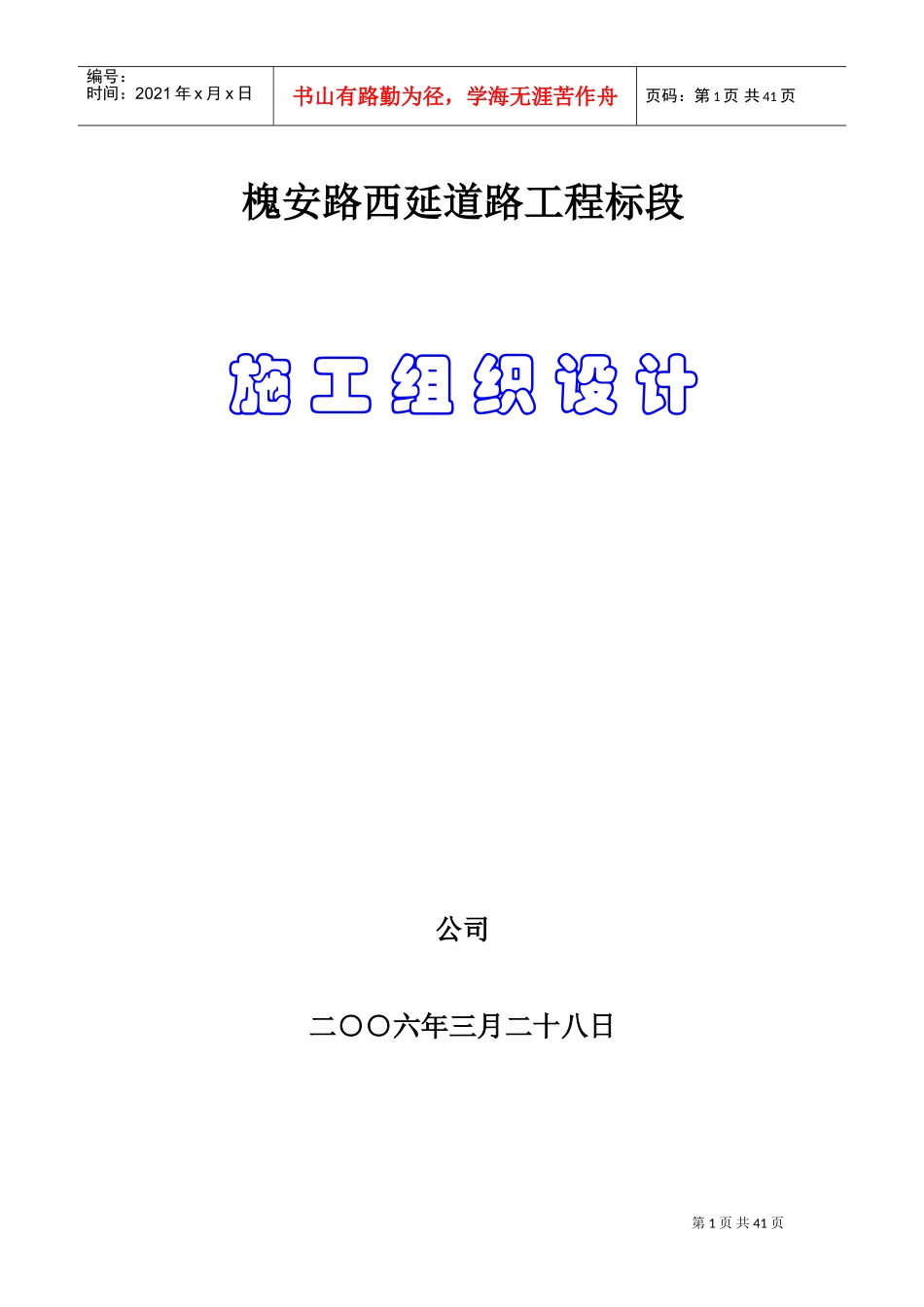

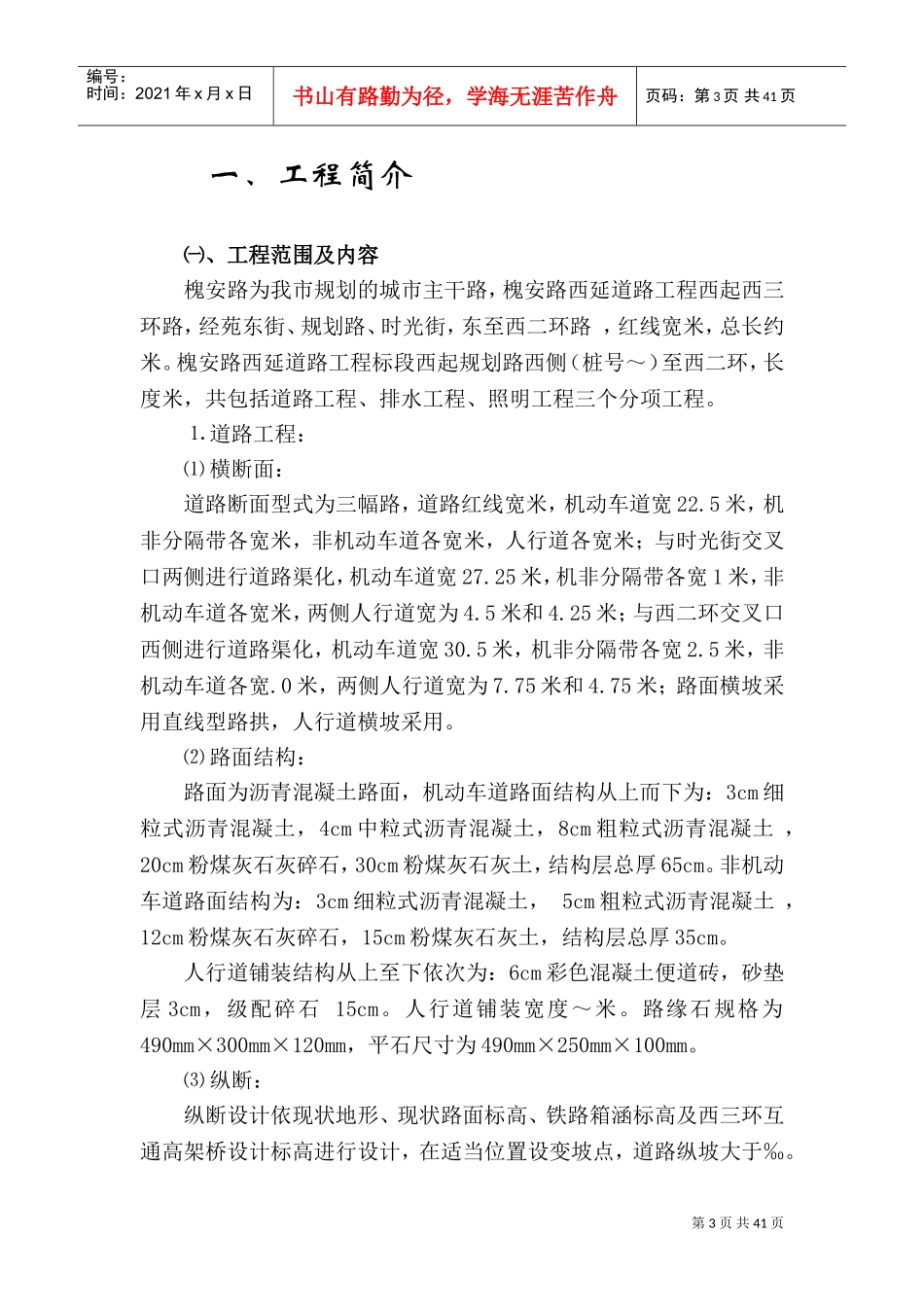

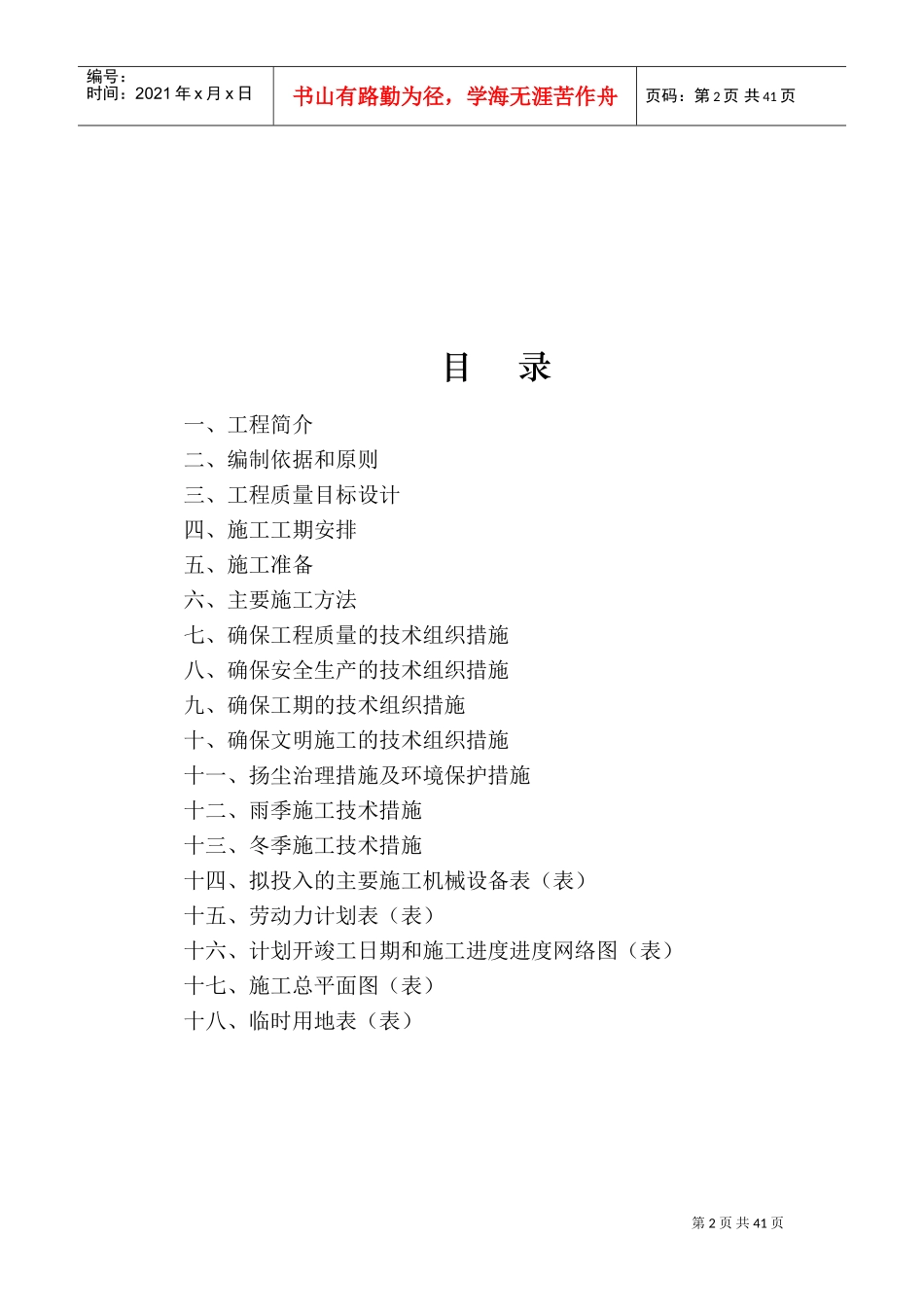

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页槐安路西延道路工程标段施工组织设计公司二○○六年三月二十八日第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页目录一、工程简介二、编制依据和原则三、工程质量目标设计四、施工工期安排五、施工准备六、主要施工方法七、确保工程质量的技术组织措施八、确保安全生产的技术组织措施九、确保工期的技术组织措施十、确保文明施工的技术组织措施十一、扬尘治理措施及环境保护措施十二、雨季施工技术措施十三、冬季施工技术措施十四、拟投入的主要施工机械设备表（表）十五、劳动力计划表（表）十六、计划开竣工日期和施工进度进度网络图（表）十七、施工总平面图（表）十八、临时用地表（表）第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页一、工程简介㈠、工程范围及内容槐安路为我市规划的城市主干路，槐安路西延道路工程西起西三环路，经苑东街、规划路、时光街，东至西二环路，红线宽米，总长约米。槐安路西延道路工程标段西起规划路西侧（桩号～）至西二环，长度米，共包括道路工程、排水工程、照明工程三个分项工程。⒈道路工程：⑴横断面：道路断面型式为三幅路，道路红线宽米，机动车道宽22.5米，机非分隔带各宽米，非机动车道各宽米，人行道各宽米；与时光街交叉口两侧进行道路渠化，机动车道宽27.25米，机非分隔带各宽1米，非机动车道各宽米，两侧人行道宽为4.5米和4.25米；与西二环交叉口西侧进行道路渠化，机动车道宽30.5米，机非分隔带各宽2.5米，非机动车道各宽.0米，两侧人行道宽为7.75米和4.75米；路面横坡采用直线型路拱，人行道横坡采用。⑵路面结构：路面为沥青混凝土路面，机动车道路面结构从上而下为：3cm细粒式沥青混凝土，4cm中粒式沥青混凝土，8cm粗粒式沥青混凝土，20cm粉煤灰石灰碎石，30cm粉煤灰石灰土，结构层总厚65cm。非机动车道路面结构为：3cm细粒式沥青混凝土，5cm粗粒式沥青混凝土，12cm粉煤灰石灰碎石，15cm粉煤灰石灰土，结构层总厚35cm。人行道铺装结构从上至下依次为：6cm彩色混凝土便道砖，砂垫层3cm，级配碎石15cm。人行道铺装宽度～米。路缘石规格为490mm×300mm×120mm，平石尺寸为490mm×250mm×100mm。⑶纵断：纵断设计依现状地形、现状路面标高、铁路箱涵标高及西三环互通高架桥设计标高进行设计，在适当位置设变坡点，道路纵坡大于‰。第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页⒉排水工程：⑴雨水工程雨水管道采用两道雨水管，分别位于道路中心线北侧米和南侧8.25米处。北侧为雨水主干管，采用砖砌方沟，方沟断面为米、长米，米、长米，米、长米；南侧为雨水管支干管，采用管，管径700mm、长米，管径1000mm、长米，流水方向自西向东。过西二环路采用顶管的方法顶直径为2500mm管道米，接入原有雨水管道。雨水接户井设在道路红线外米处，接户横管采用400mm混凝土管，坡度≥‰。⑵污水管道工程道路南侧约米处（机非隔离带下）有一道700mm污水管，予以保留利用，在道路北侧16米处（时光街以西）新做一道500长453.2米的污水管。在道路北侧8.25米处（时光街以东）新做一道700长781.08米的污水管。污水接户井设在道路红线外米处，接户横管采用300mm混凝土管，坡度≥‰。、照明工程⑴供电电源及路灯信号本段内在时光街与槐安路交口处设台型箱式变电站给路灯供电，同时预留相交路照明。路灯采用专用路灯信号与微电脑路灯信号仪并联互锁信号以及手动信号。专用路灯信号接自西二环路最近路灯信号。⑵路灯设置采用米双臂热镀锌白色喷塑钢杆路灯，双侧对称布置于路两侧分隔带内，单侧杆距约米，光源为（机动车道侧）、（非机动车道侧）。合计米路灯套。大路口采用米热镀锌白色喷塑钢杆路灯，光源为只,路灯应避开路边线米。合计米路灯套。㈡、工程特点：⒈本施工段地处石家庄市郊，道路交通及通讯便利，施工所用材料来源充足，用水、用电能满足施工及生活需要。⒉修路保证"为民不扰民"的原则，施工必须采取有效的措施和第5页共41页编...
