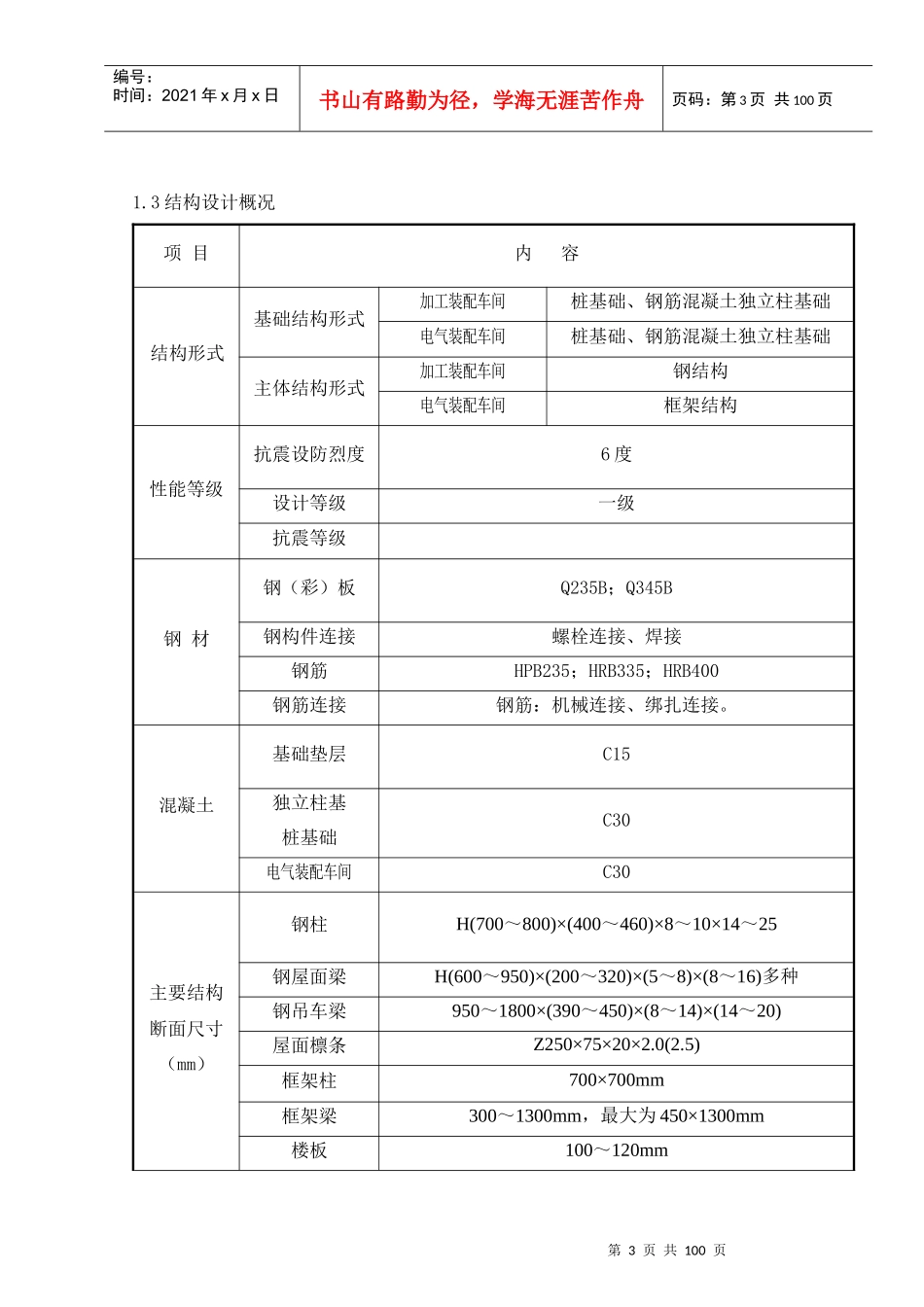

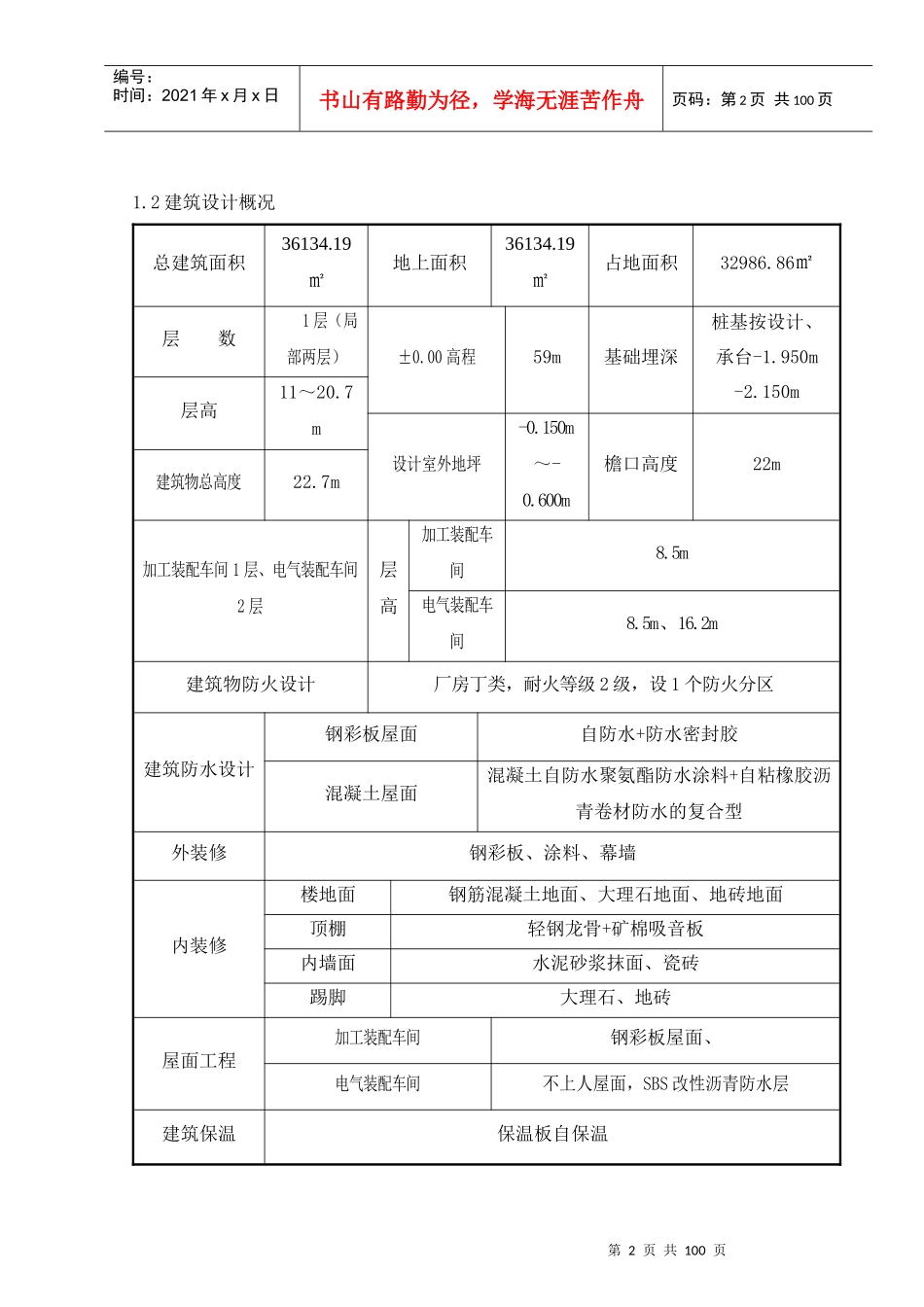

第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共100页1.工程概况1.1工程简介工程名称煤机装备制造产业基地建设项目加工装配车间地理位置株洲高新技术产业开发区建设单位湘煤立达矿山装备股份有限公司设计单位中国机械工业第三设计研究院勘察单位湖南核工业岩土工程勘察设计研究院监理单位株洲南方监理监督单位株洲市质监站施工总承包单位湖南省第五工程有限公司施工外分包单位暂无合同范围待定合同质量目标合格合同工期建设单位要求工期在200天以内第2页共100页第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共100页1.2建筑设计概况总建筑面积36134.19㎡地上面积36134.19㎡占地面积32986.86㎡层数1层（局部两层）±0.00高程59m基础埋深桩基按设计、承台-1.950m-2.150m层高11～20.7m设计室外地坪-0.150m～-0.600m檐口高度22m建筑物总高度22.7m加工装配车间1层、电气装配车间2层层高加工装配车间8.5m电气装配车间8.5m、16.2m建筑物防火设计厂房丁类，耐火等级2级，设1个防火分区建筑防水设计钢彩板屋面自防水+防水密封胶混凝土屋面混凝土自防水聚氨酯防水涂料+自粘橡胶沥青卷材防水的复合型外装修钢彩板、涂料、幕墙内装修楼地面钢筋混凝土地面、大理石地面、地砖地面顶棚轻钢龙骨+矿棉吸音板内墙面水泥砂浆抹面、瓷砖踢脚大理石、地砖屋面工程加工装配车间钢彩板屋面、电气装配车间不上人屋面，SBS改性沥青防水层建筑保温保温板自保温第3页共100页第2页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共100页1.3结构设计概况项目内容结构形式基础结构形式加工装配车间桩基础、钢筋混凝土独立柱基础电气装配车间桩基础、钢筋混凝土独立柱基础主体结构形式加工装配车间钢结构电气装配车间框架结构性能等级抗震设防烈度6度设计等级一级抗震等级钢材钢（彩）板Q235B；Q345B钢构件连接螺栓连接、焊接钢筋HPB235；HRB335；HRB400钢筋连接钢筋：机械连接、绑扎连接。混凝土基础垫层C15独立柱基桩基础C30电气装配车间C30主要结构断面尺寸（mm）钢柱H(700～800)×(400～460)×8～10×14～25钢屋面梁H(600～950)×(200～320)×(5～8)×(8～16)多种钢吊车梁950～1800×(390～450)×(8～14)×(14～20)屋面檩条Z250×75×20×2.0(2.5)框架柱700×700mm框架梁300～1300mm，最大为450×1300mm楼板100～120mm第4页共100页第3页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共100页1.4专业设计概况1.4.1电气工程1.4.1.1由电气装配车间内变电所引入4路0.23/0.4kV电源，供车间照明等用电。1.4.1.2低压配电采用TN-S制接地方式。室内配电电缆采用YJV-0.6/1kV型电缆，沿桥架敷设，桥架选用托盘式并带盖板，吊车梁下或柱上支架安装。照明支线均采用(ZR-)BV-450/750-2.5型导线、插座均采用BV-450/750-4型导线穿热镀锌钢管或阻燃PVC管沿墙、棚敷设。1.4.1.3车间照明以金卤灯为主，卫生间照明以紧凑型荧光灯为主，车间照明采用在配电箱分区集中控制，卫生间、楼梯照明采用跷板开关就地控制。电气装配车间供电缆贯穿预留洞、管孔，在设备安装完毕后，应采用阻燃材料作密封处理。1.4.1.4工程为二类防雷建筑物。利用屋面钢板和砼屋面敷设的人工避雷带作为接闪器，并利用钢柱作和混凝土柱钢筋为防雷引下线，屋面金属构件与相邻防雷装置作电气连接。接地采用TN-S系统，以建筑物基础钢筋为主，辅以人工接地极，接地电阻不大于1欧姆。1.4.2给排水工程本工程室内给水采用生产、生活与消防分流制；室外给水也为生产、生活与消防分流制。生活及生产给水管均采用钢塑复合管，双热熔连接；排水采用雨水及生活污水分流制。室内污水管及雨水管采用塑料排水管(PVC-U)，承插粘接；虹吸雨水管道采用HDPE管，电熔连接。1.5工程特点和难点1.5.1本工程为工业厂房钢结构建筑，工程面积大，工期要求紧。1.5.2本工程为门式刚架结构，吊装构件多，吊装技术要求高，施工难度大，施工质量要求高。1.5.3工程钢柱、钢梁、吊车梁等构件均采用焊接型H型钢，需在钢构件专业加工厂制作，现场拼装，接头采用高强度...
