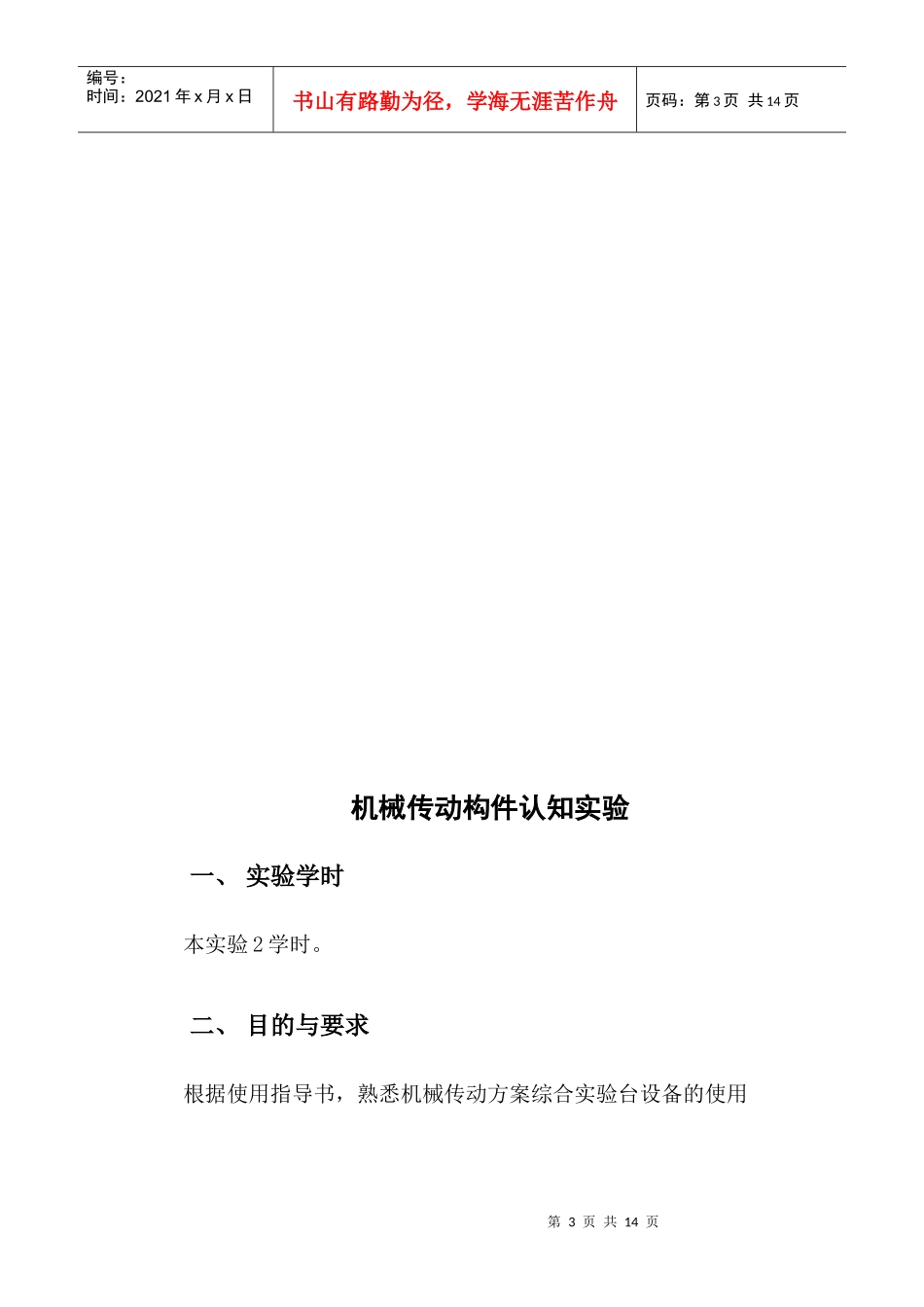

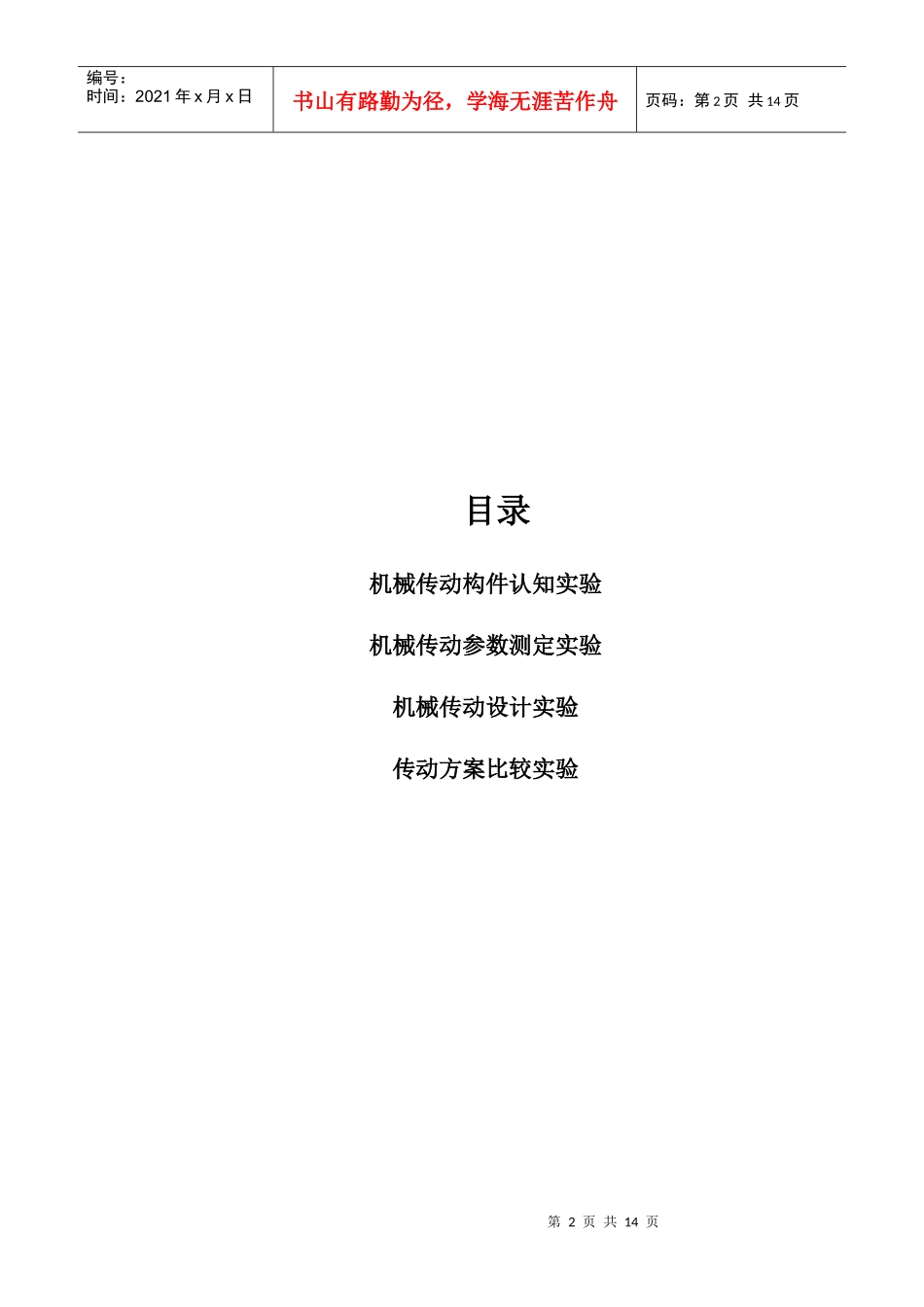

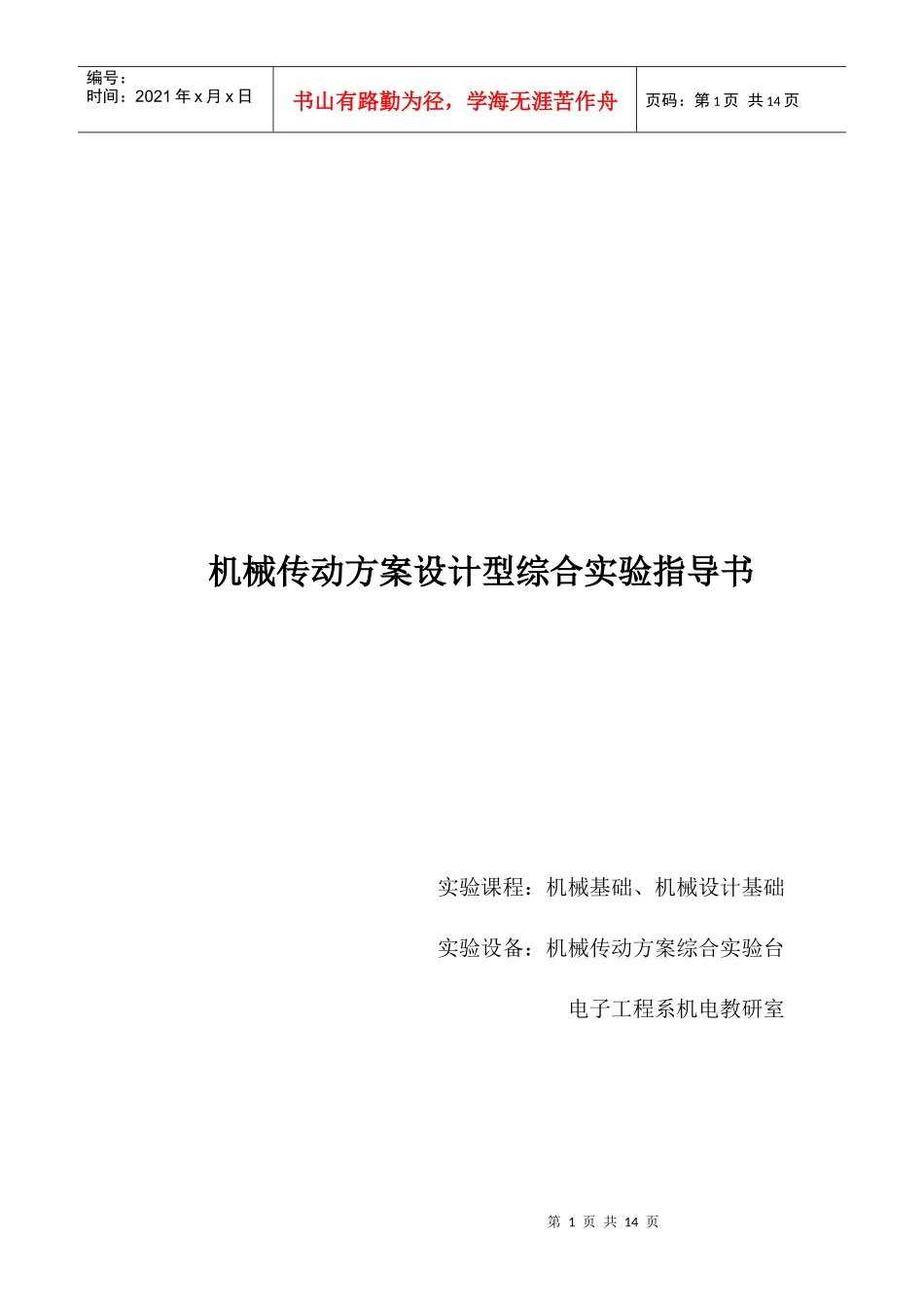

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页机械传动方案设计型综合实验指导书实验课程：机械基础、机械设计基础实验设备：机械传动方案综合实验台电子工程系机电教研室第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页目录机械传动构件认知实验机械传动参数测定实验机械传动设计实验传动方案比较实验第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页机械传动构件认知实验一、实验学时本实验2学时。二、目的与要求根据使用指导书，熟悉机械传动方案综合实验台设备的使用第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页三、提供大设备及零部件本实验装置为模块化结构，可在备件库中任选所需的零部件，组装成机械传动系统。按减速的类型将实验台分成两大类：平行轴传动方案实验台和垂直轴传动方案实验台。前者的减速器为圆柱齿轮或摆线针轮减速器，后者的减速器为锥齿轮或蜗轮蜗杆减速器。实验所提供的设备及零部件如下：电动机Y100L1–4额定功率2。2Kw满载转速1420r/min——————420元减速器R42同轴减速器速比I=6.26（平行轴传动用）——————3000元摆线针轮减速器速比I=6（平行轴传动用）—————1150元S62蜗轮蜗杆减速器速比I=7.28（垂直轴传动用）—————6000元K67伞齿轮减速器速比I=8.83、8.69（垂直轴传动）—————6000元V带传动：小带轮若干——————————————————70元/个大带轮若干———————————————————————70元/个普通V带—————————————————————————5元/根链传动：小链轮若干———————————————————70元/个大链轮若干——————————————————————110元/个滚子链链条——————————————————————130元/米联轴器若干——————————————————————30元/个四、实验设备简介本实验装置如图Ｉ所示，由四大模块组成，即：Ｉ——动力源模块（电动机部分）；Ⅱ——传动装置模块（减速器及其他传动零件）；Ⅲ——加载模块（磁粉加载器、可调电源，相当于工作机）；Ⅳ——测试模块（转矩传感器，转矩、转速、效率等测试软件）。加载模块的工作位置不变，负载的大小通过可调电源调整，动力源模块可沿相互垂直的两个方向调整设置，以适应不同传动类型对轴向﹑径向距离的要第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页求：传动装置模块为可选组件，由实验者设计﹑选择﹑组装，以得到不同的传动方案，减速器可通过导向装置方便地进行位置调整。测试模块地原理﹑操作见下节。本实验力求通过对不同传动方案机械效率﹑动态性能﹑噪声等性能指标地测试，结合成本分析，定量地分析﹑评价传动方案地优劣。五、仪器及计算机软件的使用可调电源改变磁粉加载器地负载。测试模块由转矩传感器﹑测试软件和计算机组成。它们的使用方法如下:1﹑可调电源第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页开机前。将电流调节旋钮1反时针旋至最小，当需要磁粉加载器工作时，再打开电源开关3，根据需要调节电流大小。电流表直接显示电流大小。2﹑测试软件随堂讲解六、实验注意事项1、坚持安全第一的原则。装配机械零部件时一定要戴棉纱手套；开机运行前要仔细检查各部分是否安装到位、联接螺栓是否拧紧，然后装上防护网；开机后，不要太靠近运动零部件。2、专人负责启动开关，遇紧急情况立即停车。3、用可调电源加载时，要循序渐进，不要加载过猛，过大。4、运行前要打开磁粉加载器的冷却水开关。5、要服从指导老师的指挥。机械传动参数测定实验一、实验学时本实验2学时。二、目的与要求根据给定条件、零部件及实验台机械传动方案，掌握转速、转矩、第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页效率等...
