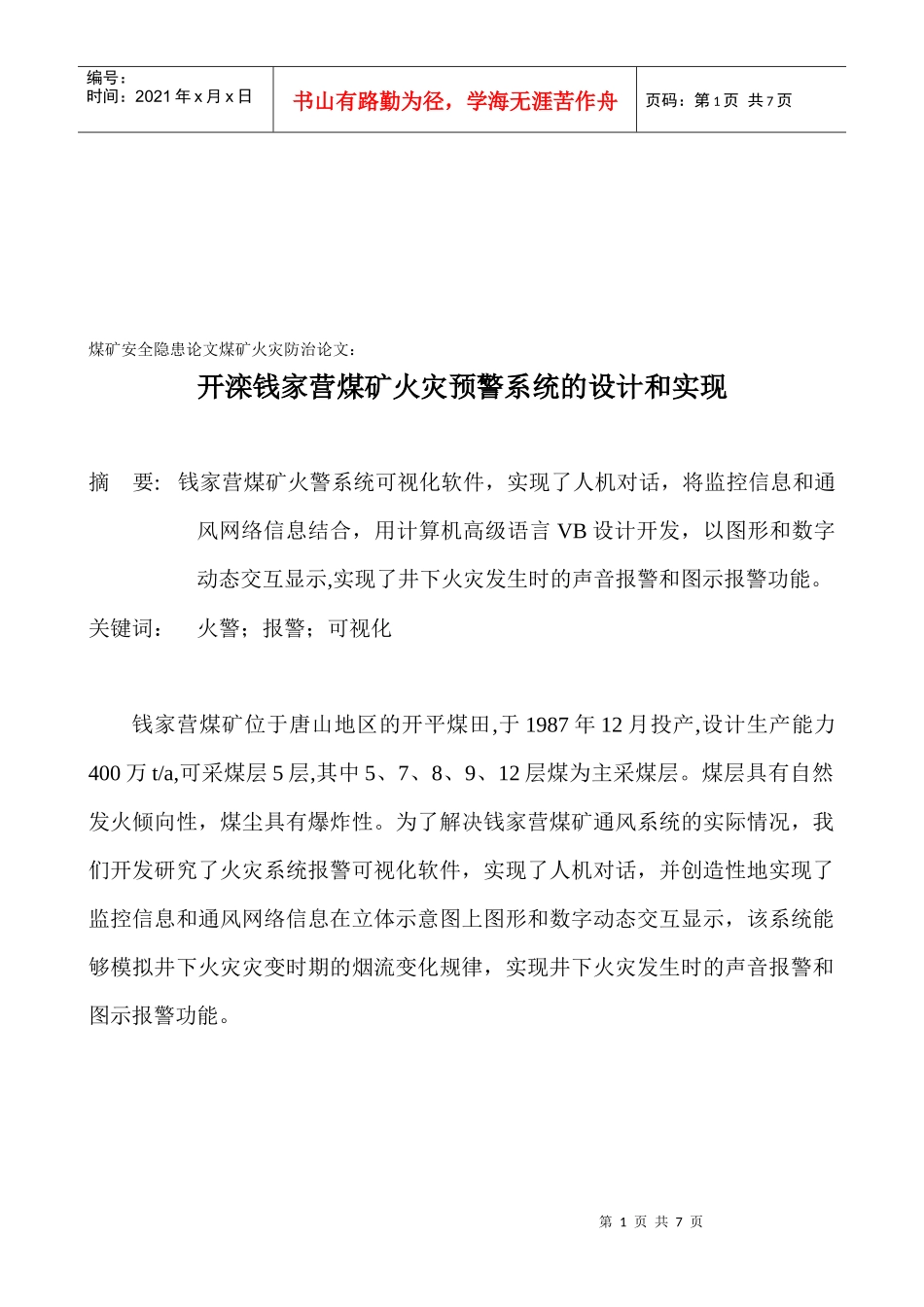

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页煤矿安全隐患论文煤矿火灾防治论文：开滦钱家营煤矿火灾预警系统的设计和实现摘要:钱家营煤矿火警系统可视化软件，实现了人机对话，将监控信息和通风网络信息结合，用计算机高级语言VB设计开发，以图形和数字动态交互显示,实现了井下火灾发生时的声音报警和图示报警功能。关键词：火警；报警；可视化钱家营煤矿位于唐山地区的开平煤田,于1987年12月投产,设计生产能力400万t/a,可采煤层5层,其中5、7、8、9、12层煤为主采煤层。煤层具有自然发火倾向性，煤尘具有爆炸性。为了解决钱家营煤矿通风系统的实际情况，我们开发研究了火灾系统报警可视化软件，实现了人机对话，并创造性地实现了监控信息和通风网络信息在立体示意图上图形和数字动态交互显示，该系统能够模拟井下火灾灾变时期的烟流变化规律，实现井下火灾发生时的声音报警和图示报警功能。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1系统总体设计利用目前煤矿企业现有的网络，增加专用服务器，服务器操作系统采用WindowsSever，数据库采用SQLSever，数据流采用http协议进行传输。客户端支持Windows操作系统。软件主要用VB高级语言开发。系统服务器负责接收井下传感器发送的实时数据，并完成通风解算、实时风解算、反风演习和火灾模拟的计算，客户端三维图形计算机仿真系统负责各种信息的动画显示。工作原理如下：系统由多个功能模块组成，主要模块包括：数据接收、数据分析、客户端3D图形生成、基于tcp/ip协议的数据库数据传输模块和基于tcp/ip协议的文件传输模块，瓦斯、火灾报警等。本系统在井下火灾非常灾变时期或者井下最新探测数据如甲烷超限时，立即进行声音和图示报警。系统基本架构和系统主要功能模块如图第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1、2所示：2钱家营煤矿图形技术的实现在本系统中，开发了适宜矿井使用的三维图形技术。该技术支持三维通风系统示意图，并支持系统图的放大缩小、旋转等。系统运行如图3所示：2．1巷道数据的存储首先建立井下巷道和巷道交点的数据库。根据钱家营煤矿矿井的地质资料信息，我们将巷道和巷道交点数据保存到数据库中，表1、2所示：2．2三维投影图形变换是指对图形的几何信息经过几何变换后产生新的几何图形。图形变换既可以看作是坐标系不动而图形变动，变动后的图形在坐标系中的坐标值第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页发生变化；也可以看作图形不动而坐标系变动，变动后，该图形在新的坐标系下具有新的坐标值，这两种情况本质上是一样的。图形变换归结为对组成图形的点集坐标的变换，主要包括：平移变换、旋转变换、比例变换等。本系统经过图形变换后，输出效果如图3所视：3火灾报警系统的设计与实现系统能够模拟井下火灾灾变时期的烟流变化规律，实现井下火灾发生时的声音报警和图示报警功能。3．1声音报警3.1.1VB环境下声音报警技术的实现比较在Windows系统中,对多媒体设备（声音设备）进行控制主要有三种方法：第一种方法是使用微软公司窗口系统中对多媒体支持的MCI,即媒体控制接口,MCI是多媒体设备和多媒体应用软件之间进行设备无关的沟通的桥梁。在VisualBasic6.0得到了很好的支持。第二种方法是通过调用Windows的API（应用程序接口）多媒体相关函数实现媒体控制。这种方法适合各种语言。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页第三种方法是使用OLE（ObjectLink－ing＆Embedding）,即对象链接与嵌入技术,它为不同软件之间共享数据和资源提供了有力的手段。就三种方法比较而言，第一或第二种方法原理基本一致，第一种技术简单，效果也很好，第三种方法速度较慢。对本系统而言使用第一或第二种方法区别不是很大，经过比较和实践我们采用了第一种技术即：VB的MCI.VBX控件进行声音报警的实现。3.1.2MCI的功能MCI(MultimediaControlInterface)是微软Windows定...
