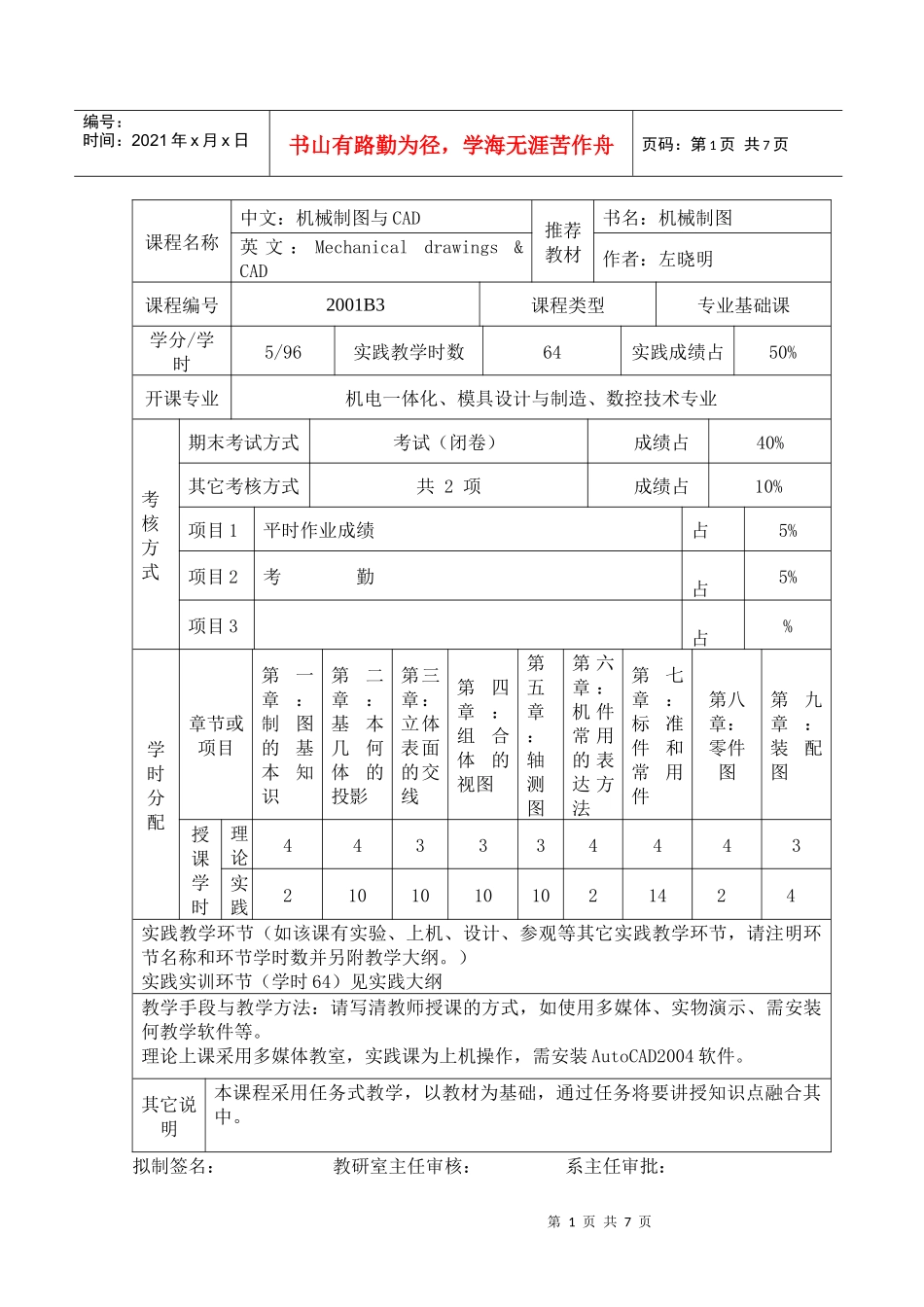

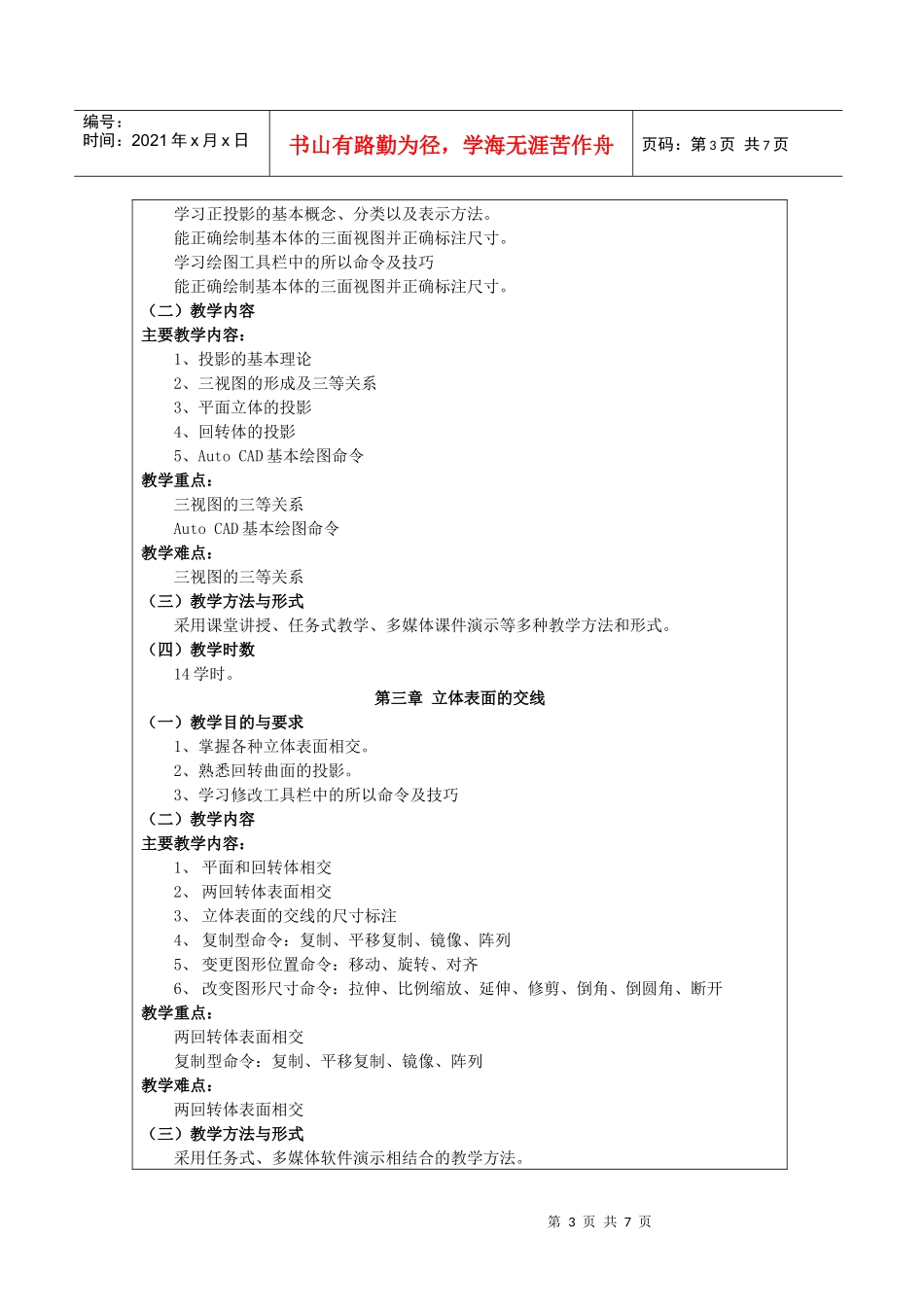

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页课程名称中文：机械制图与CAD推荐教材书名：机械制图英文：Mechanicaldrawings&CAD作者：左晓明课程编号2001B3课程类型专业基础课学分/学时5/96实践教学时数64实践成绩占50%开课专业机电一体化、模具设计与制造、数控技术专业考核方式期末考试方式考试（闭卷）成绩占40%其它考核方式共2项成绩占10%项目1平时作业成绩占5%项目2考勤占5%项目3占%学时分配章节或项目第一章：制图的基本知识第二章：基本几何体的投影第三章：立体表面的交线第四章：组合体的视图第五章：轴测图第六章：机件常用的表达方法第七章：标准件和常用件第八章：零件图第九章：装配图授课学时理论443334443实践21010101021424实践教学环节（如该课有实验、上机、设计、参观等其它实践教学环节，请注明环节名称和环节学时数并另附教学大纲。）实践实训环节（学时64）见实践大纲教学手段与教学方法：请写清教师授课的方式，如使用多媒体、实物演示、需安装何教学软件等。理论上课采用多媒体教室，实践课为上机操作，需安装AutoCAD2004软件。其它说明本课程采用任务式教学，以教材为基础，通过任务将要讲授知识点融合其中。拟制签名：教研室主任审核：系主任审批：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页日期：2010年9月1日日期：2010年9月2日日期：2010年9月3日一、本课程的性质及在整个专业培养方案中的地位、作用和总体目的、要求：《机械制图与CAD》是一门运用正投影法绘制和识读机械图样，即有较抽象的投影理论又有很强实践性的技术基础课。其主要目的是培养学生的基本绘图和读图能力，同时启发并培养学生的空间想象能力，并通过上机实训练习使学生掌握绘制工程图的基本方法和基础技巧，能独立的绘制各种工程图；为后续课程的学习和实际工程上应用打下坚实的基础。本课程的具体任务如下：1、学习正投影的基本理论和有关国家标准，培养学生识读一般机械图样，绘制简单机械图样的基本能力；2、学习投影法（主要是正投影法）的基本理论及基本应用。3、培养基本的空间想象能力和空间分析能力。4、培养认真负责的工作态度和严谨的工作作风。5、掌握AutoCAD绘制工程图的主要功能、方法和技巧二．教学内容（项目）及基本要求：不要简单罗列章节，要以教学内容为主线，对每个教学点提出不同的教学目的、教学要求、教学方法等。第一章制图的基本知识（一）教学目的与要求：掌握国家标准关于机械制图的一般规定；掌握绘图工具的使用方法正多边形、斜度、锥度的作图方法；了解的圆弧连接的作图方法。了解《AutoCAD2000计算机辅助设计》软件包的基本功能、操作。（二）教学内容主要教学内容：1、国家标准《技术制图》、《机械制图》的有关规定2、绘图工具和使用方法3、几何作图4、平面图形的分析和画法5、了解《AutoCAD2000计算机辅助设计》软件包的基本功能、操作。教学重点：1、国家标准《技术制图》、《机械制图》的有关规定2、平面图形的分析和画法教学难点：几何作图。（三）教学方法与形式采用课堂讲授、多媒体课件（四）教学时数6学时。第二章基本几何体的投影（一）教学目的与要求第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页学习正投影的基本概念、分类以及表示方法。能正确绘制基本体的三面视图并正确标注尺寸。学习绘图工具栏中的所以命令及技巧能正确绘制基本体的三面视图并正确标注尺寸。（二）教学内容主要教学内容：1、投影的基本理论2、三视图的形成及三等关系3、平面立体的投影4、回转体的投影5、AutoCAD基本绘图命令教学重点：三视图的三等关系AutoCAD基本绘图命令教学难点：三视图的三等关系（三）教学方法与形式采用课堂讲授、任务式教学、多媒体课件演示等多种教学方法和形式。（四）教学时数14学时。第三章立体表面的交线（一）教学目的与要求1、掌握各种立体表面相交。2、熟悉回转曲面的投影。3、学习修改工具栏中的所以命令及技巧（二）教学内容主要教学内容：1、平面和回转体相交2、两回转体表面相交3...
