某高层住宅楼施工组织设计(32层剪力墙结构)VIP免费

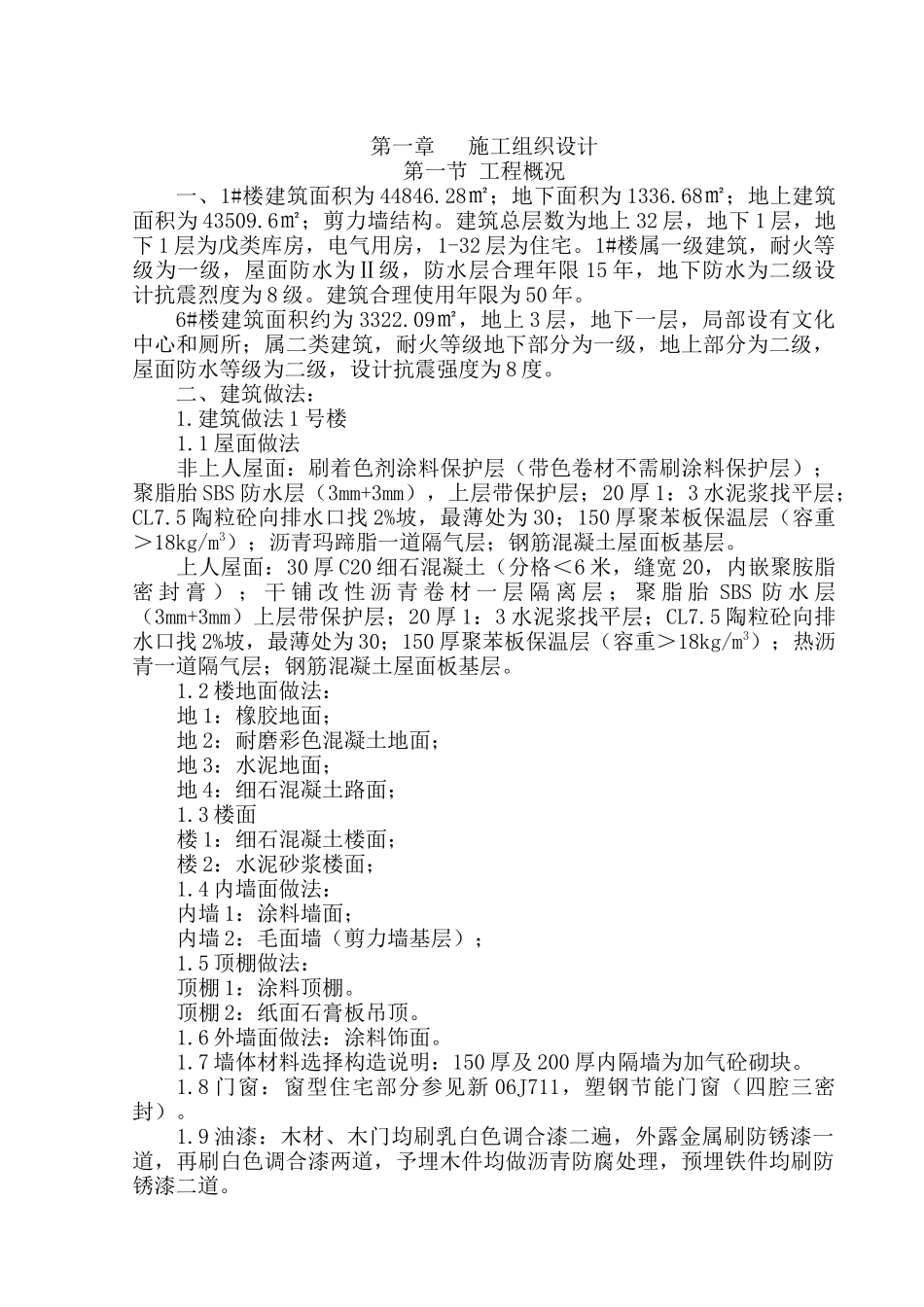

第一章施工组织设计第一节工程概况一、1#楼建筑面积为44846.28㎡；地下面积为1336.68㎡；地上建筑面积为43509.6㎡；剪力墙结构。建筑总层数为地上32层，地下1层，地下1层为戊类库房，电气用房，1-32层为住宅。1#楼属一级建筑，耐火等级为一级，屋面防水为Ⅱ级，防水层合理年限15年，地下防水为二级设计抗震烈度为8级。建筑合理使用年限为50年。6#楼建筑面积约为3322.09㎡，地上3层，地下一层，局部设有文化中心和厕所；属二类建筑，耐火等级地下部分为一级，地上部分为二级，屋面防水等级为二级，设计抗震强度为8度。二、建筑做法：1.建筑做法1号楼1.1屋面做法非上人屋面：刷着色剂涂料保护层（带色卷材不需刷涂料保护层）；聚脂胎SBS防水层（3mm+3mm），上层带保护层；20厚1：3水泥浆找平层；CL7.5陶粒砼向排水口找2%坡，最薄处为30；150厚聚苯板保温层（容重＞18kg/m3）；沥青玛蹄脂一道隔气层；钢筋混凝土屋面板基层。上人屋面：30厚C20细石混凝土（分格＜6米，缝宽20，内嵌聚胺脂密封膏）；干铺改性沥青卷材一层隔离层；聚脂胎SBS防水层（3mm+3mm）上层带保护层；20厚1：3水泥浆找平层；CL7.5陶粒砼向排水口找2%坡，最薄处为30；150厚聚苯板保温层（容重＞18kg/m3）；热沥青一道隔气层；钢筋混凝土屋面板基层。1.2楼地面做法：地1：橡胶地面；地2：耐磨彩色混凝土地面；地3：水泥地面；地4：细石混凝土路面；1.3楼面楼1：细石混凝土楼面；楼2：水泥砂浆楼面；1.4内墙面做法：内墙1：涂料墙面；内墙2：毛面墙（剪力墙基层）；1.5顶棚做法：顶棚1：涂料顶棚。顶棚2：纸面石膏板吊顶。1.6外墙面做法：涂料饰面。1.7墙体材料选择构造说明：150厚及200厚内隔墙为加气砼砌块。1.8门窗：窗型住宅部分参见新06J711，塑钢节能门窗（四腔三密封）。1.9油漆：木材、木门均刷乳白色调合漆二遍，外露金属刷防锈漆一道，再刷白色调合漆两道，予埋木件均做沥青防腐处理，预埋铁件均刷防锈漆二道。2.6号楼2.1非上人屋面做法刷着色剂涂料保护层（带色卷材不需刷涂料保护层）；聚脂胎SBS防水层（3mm+3mm），上层带保护层；20厚1：3水泥浆找平层；CL7.5陶粒砼向排水口找2%坡，最薄处为30；150厚聚苯板保温层（容重＞18kg/m3）；沥青玛蹄脂一道隔气层；钢筋混凝土屋面板基层。2.2楼地面做法：地1：橡胶地面；地2：耐磨彩色混凝土地面；地3：水泥地面；地4：细石混凝土路面；地5：水泥砂浆地面；2.3楼面楼1：水泥砂浆楼面；楼2：铺地砖楼面；2.4内墙面做法：内墙1：涂料墙面；内墙2：毛面墙（轻型墙基层）；2.5顶棚做法：外刷涂料两遍。2.6外墙面做法：2.6.1花岗岩饰面，25厚花岗岩板，上下边钻肖孔，长方形板横排时钻2个孔，竖排时钻1个孔，孔径5，安装时孔内先填云石胶，在插入4不锈钢肖钉，固定于4厚钢板托件上，石板两侧开4宽80高凹槽，填胶后，用3厚50宽燕尾钢板勾住石板（燕尾钢板左右各勾住一块石板），石板四周按缝宽6-8，用弹性密封膏封严，钢板托和燕尾钢板均用5螺栓固定于竖向角钢龙骨上。L60*6竖向角钢龙骨（根据石板大小调整角钢尺寸）中距为石板宽度=缝宽。角钢龙骨距墙50，焊于墙内预埋伸出的角钢头上（或在墙内预埋钢板，然后用角钢焊连竖向角钢龙骨），角钢龙骨与墙面之间空隙内，用聚合物砂浆满贴聚苯板，与连接件交接处用软质泡沫塑料塞严。2.6.2涂料饰面：喷刷外墙乳胶漆。本工程墙体如下：地下室墙体为钢筋混凝土墙，厚度及分中详结构施工图；外墙为300厚加气砼砌块，分轴见各层平面图，外墙敷设100厚EPS保温板。2.7墙体说明：砌体隔墙与承重墙柱交接处，沿高度每0.5米，设26拉接筋，深入墙内1米。三、结构设计6号楼一般材料规格：1.钢筋：1.1热轧钢筋：HPB235（Q235），HRB335（20MnSi），HRB400（20MnSiV）；1.2冷轧带肋钢筋：CRB550。1.3型钢、钢板、螺栓、预埋件：Q235。2.混凝土强度等级：基础垫层为100厚C20素砼，基础、防水筏板为C30的砼；地下室梁、柱均采用C35砼，一层至顶层梁、柱均采用C30砼，板采用C30砼，构造柱及过梁混凝土均为C20，楼梯砼强度等级同同层楼板砼强度等级。四、地基与基础：基础底部做100厚C20混凝土垫层，基础涂环氧沥青厚浆型涂料两遍。五、钢筋...
