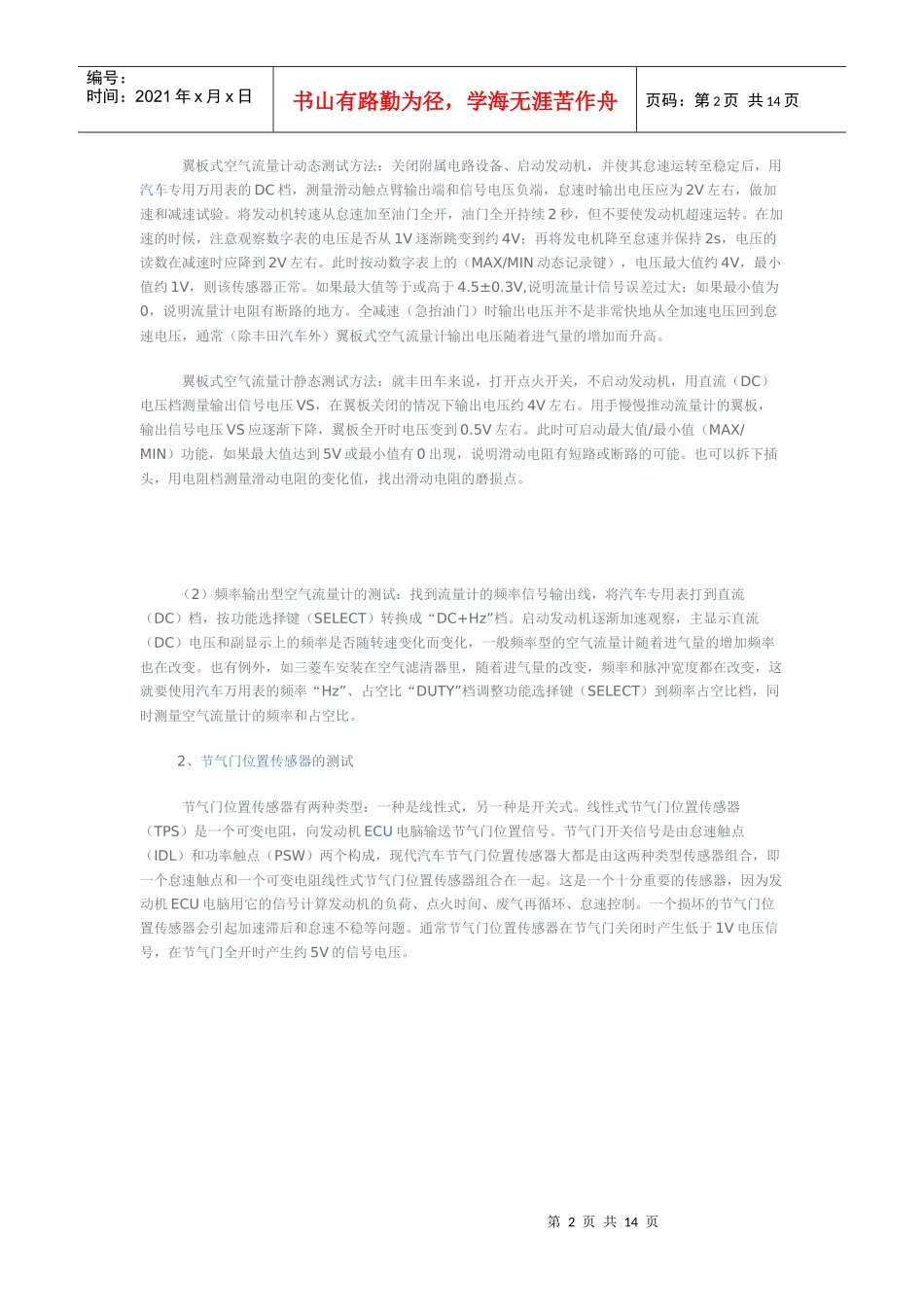

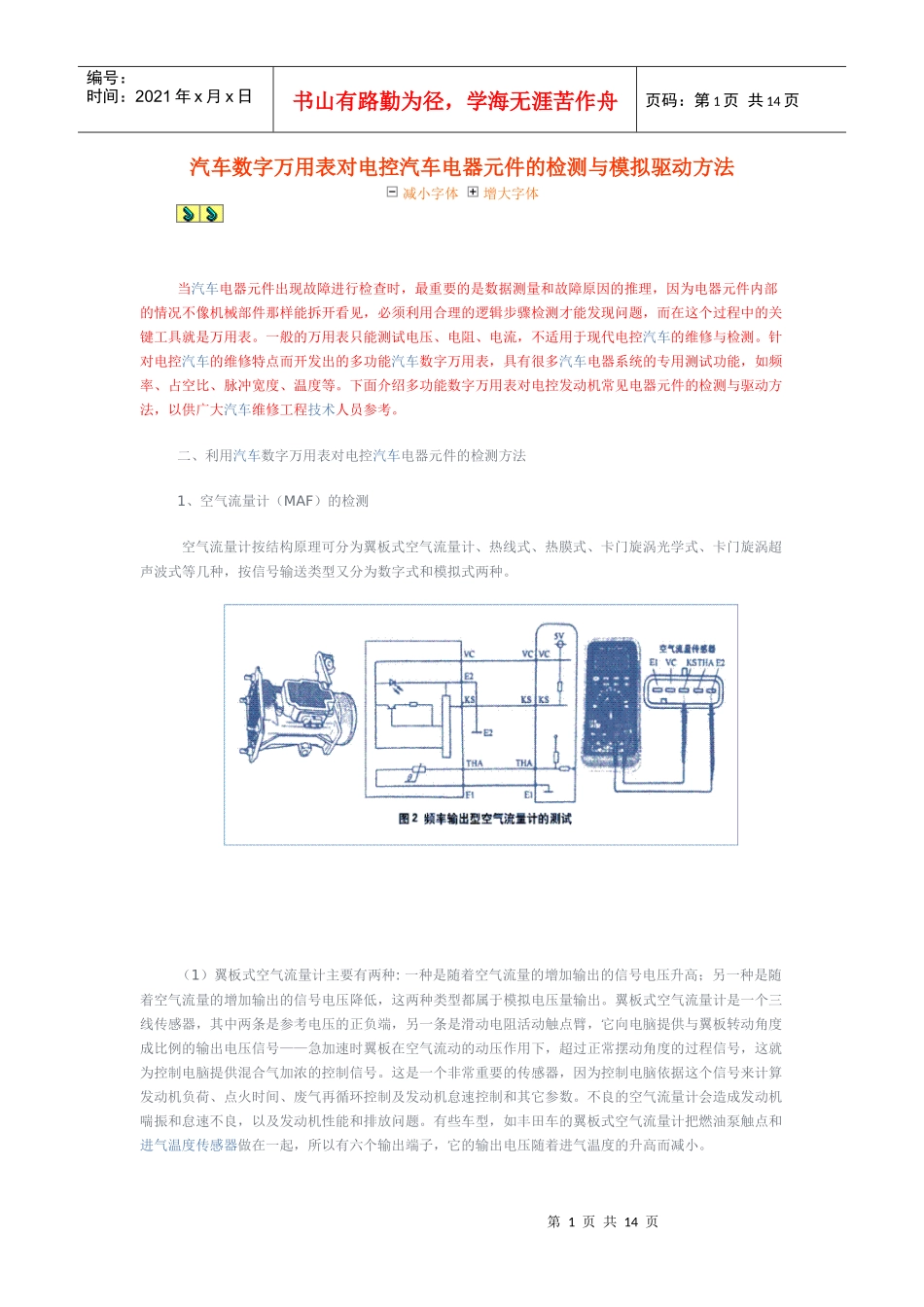

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页汽车数字万用表对电控汽车电器元件的检测与模拟驱动方法减小字体增大字体当汽车电器元件出现故障进行检查时，最重要的是数据测量和故障原因的推理，因为电器元件内部的情况不像机械部件那样能拆开看见，必须利用合理的逻辑步骤检测才能发现问题，而在这个过程中的关键工具就是万用表。一般的万用表只能测试电压、电阻、电流，不适用于现代电控汽车的维修与检测。针对电控汽车的维修特点而开发出的多功能汽车数字万用表，具有很多汽车电器系统的专用测试功能，如频率、占空比、脉冲宽度、温度等。下面介绍多功能数字万用表对电控发动机常见电器元件的检测与驱动方法，以供广大汽车维修工程技术人员参考。二、利用汽车数字万用表对电控汽车电器元件的检测方法1、空气流量计（MAF）的检测空气流量计按结构原理可分为翼板式空气流量计、热线式、热膜式、卡门旋涡光学式、卡门旋涡超声波式等几种，按信号输送类型又分为数字式和模拟式两种。（1）翼板式空气流量计主要有两种:一种是随着空气流量的增加输出的信号电压升高；另一种是随着空气流量的增加输出的信号电压降低，这两种类型都属于模拟电压量输出。翼板式空气流量计是一个三线传感器，其中两条是参考电压的正负端，另一条是滑动电阻活动触点臂，它向电脑提供与翼板转动角度成比例的输出电压信号——急加速时翼板在空气流动的动压作用下，超过正常摆动角度的过程信号，这就为控制电脑提供混合气加浓的控制信号。这是一个非常重要的传感器，因为控制电脑依据这个信号来计算发动机负荷、点火时间、废气再循环控制及发动机怠速控制和其它参数。不良的空气流量计会造成发动机喘振和怠速不良，以及发动机性能和排放问题。有些车型，如丰田车的翼板式空气流量计把燃油泵触点和进气温度传感器做在一起，所以有六个输出端子，它的输出电压随着进气温度的升高而减小。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页翼板式空气流量计动态测试方法：关闭附属电路设备、启动发动机，并使其怠速运转至稳定后，用汽车专用万用表的DC档，测量滑动触点臂输出端和信号电压负端，怠速时输出电压应为2V左右，做加速和减速试验。将发动机转速从怠速加至油门全开，油门全开持续2秒，但不要使发动机超速运转。在加速的时候，注意观察数字表的电压是否从1V逐渐跳变到约4V；再将发电机降至怠速并保持2s，电压的读数在减速时应降到2V左右。此时按动数字表上的（MAX/MIN动态记录键），电压最大值约4V，最小值约1V，则该传感器正常。如果最大值等于或高于4.5±0.3V,说明流量计信号误差过大；如果最小值为0，说明流量计电阻有断路的地方。全减速（急抬油门）时输出电压并不是非常快地从全加速电压回到怠速电压，通常（除丰田汽车外）翼板式空气流量计输出电压随着进气量的增加而升高。翼板式空气流量计静态测试方法：就丰田车来说，打开点火开关，不启动发动机，用直流（DC）电压档测量输出信号电压VS，在翼板关闭的情况下输出电压约4V左右。用手慢慢推动流量计的翼板，输出信号电压VS应逐渐下降，翼板全开时电压变到0.5V左右。此时可启动最大值/最小值（MAX/MIN）功能，如果最大值达到5V或最小值有0出现，说明滑动电阻有短路或断路的可能。也可以拆下插头，用电阻档测量滑动电阻的变化值，找出滑动电阻的磨损点。（2）频率输出型空气流量计的测试：找到流量计的频率信号输出线，将汽车专用表打到直流（DC）档，按功能选择键（SELECT）转换成“DC+Hz”档。启动发动机逐渐加速观察，主显示直流（DC）电压和副显示上的频率是否随转速变化而变化，一般频率型的空气流量计随着进气量的增加频率也在改变。也有例外，如三菱车安装在空气滤清器里，随着进气量的改变，频率和脉冲宽度都在改变，这就要使用汽车万用表的频率“Hz”、占空比“DUTY”档调整功能选择键（SELECT）到频率占空比档，同时测量空气流量计的频率和占空比。2、节气门位置传感器的测试节气门位置传感器有两种类型：一种是线性式，另一种是开关式。线性式节气...
