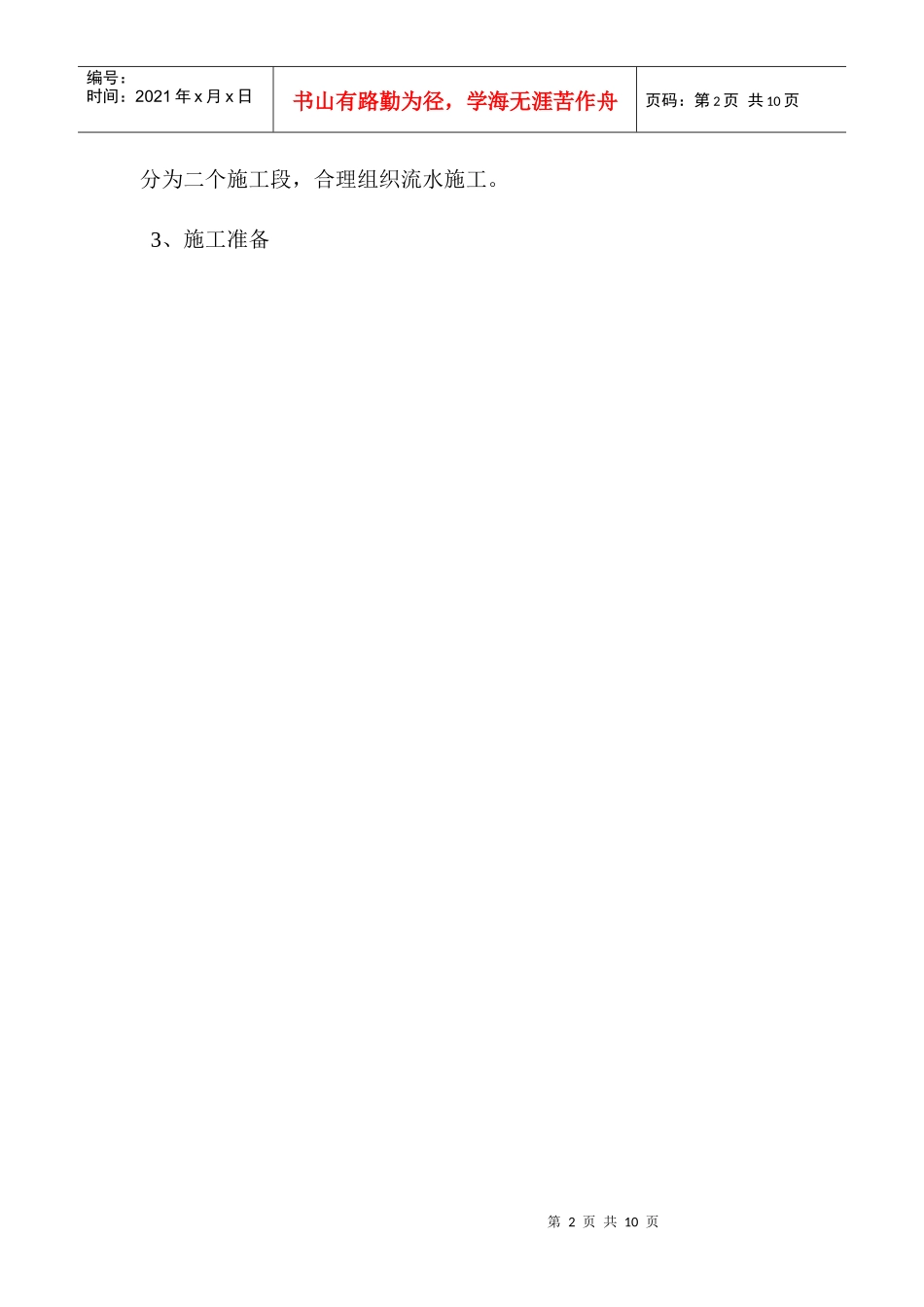

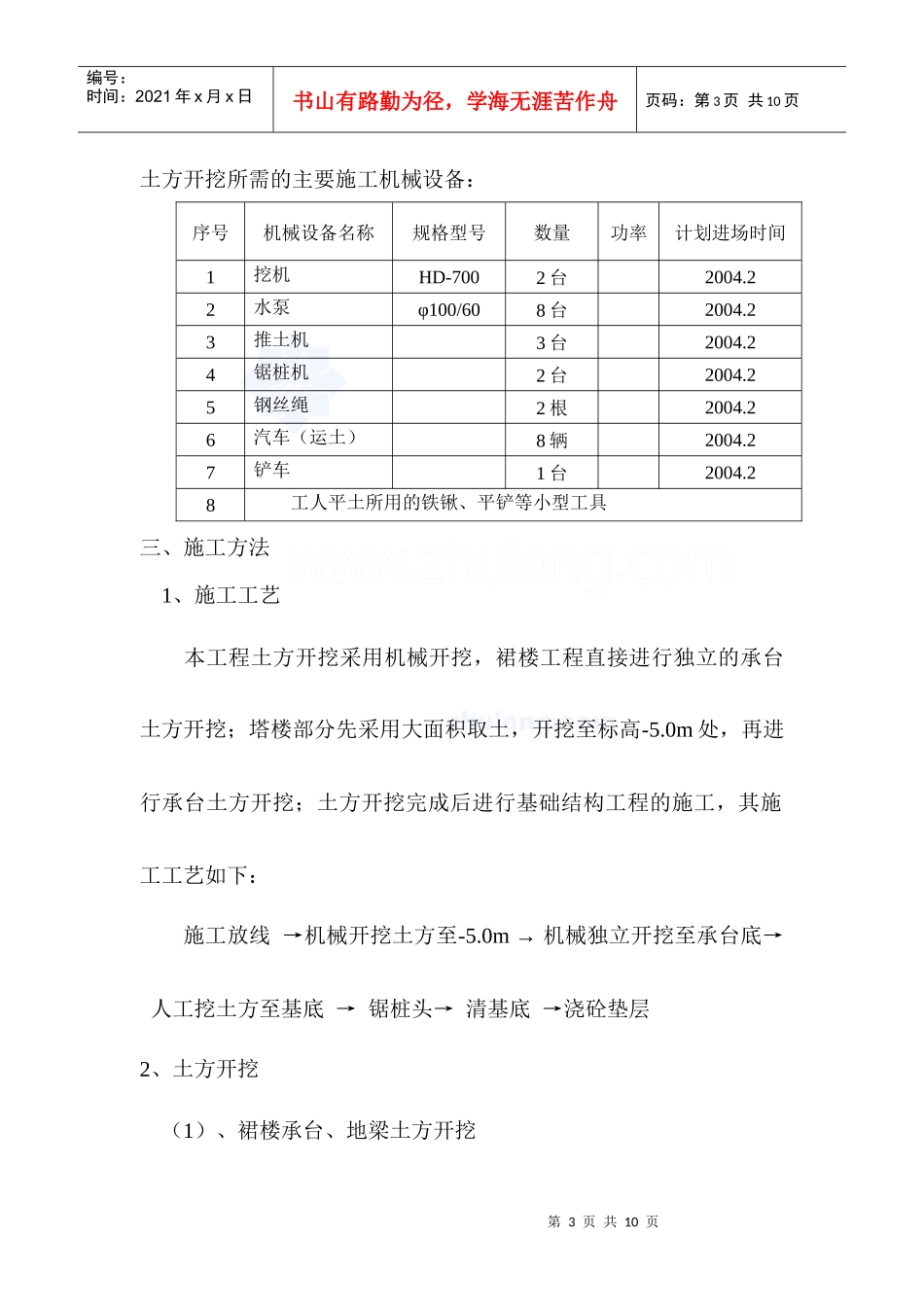

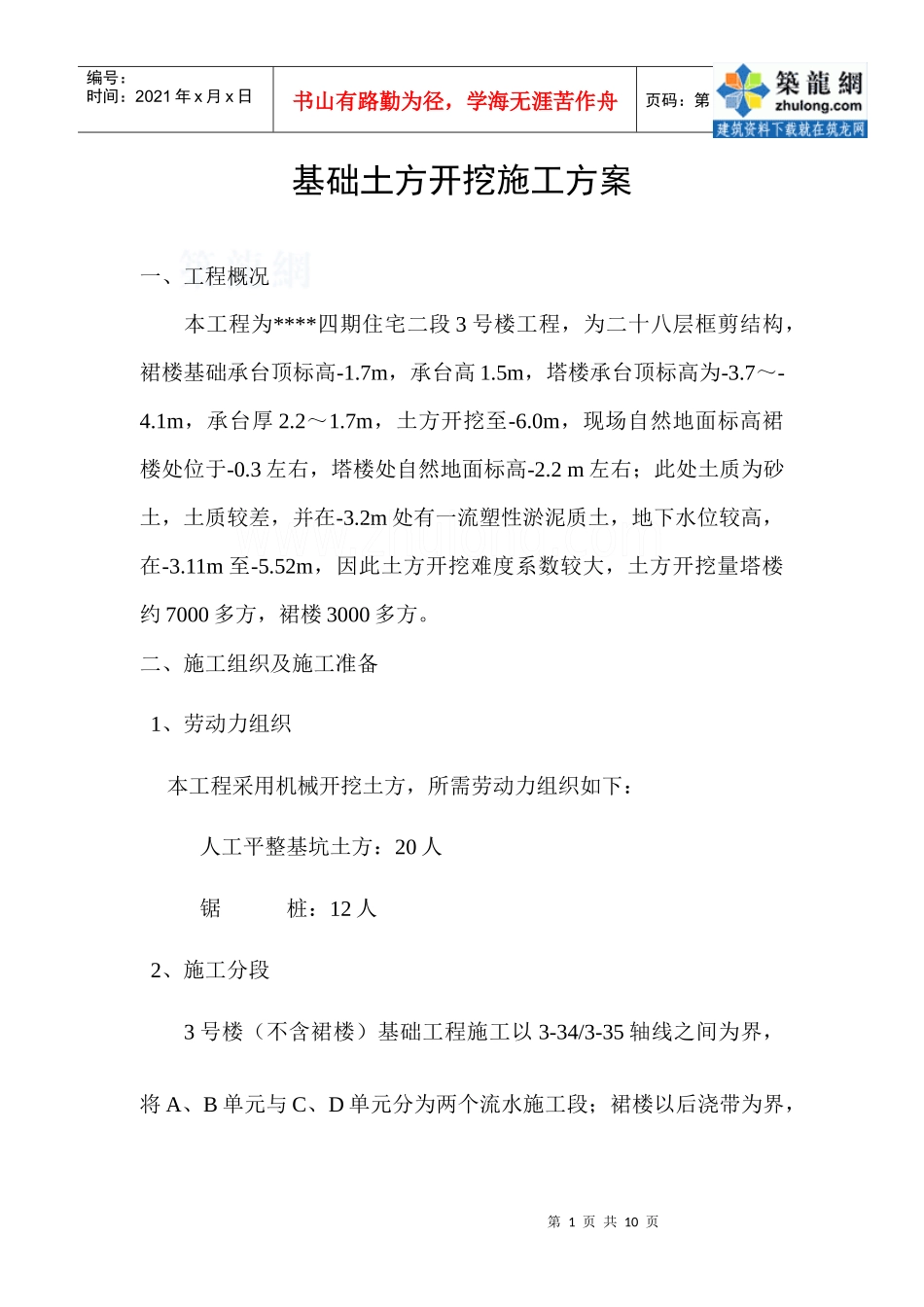

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页基础土方开挖施工方案一、工程概况本工程为****四期住宅二段3号楼工程，为二十八层框剪结构，裙楼基础承台顶标高-1.7m，承台高1.5m，塔楼承台顶标高为-3.7～-4.1m，承台厚2.2～1.7m，土方开挖至-6.0m，现场自然地面标高裙楼处位于-0.3左右，塔楼处自然地面标高-2.2m左右；此处土质为砂土，土质较差，并在-3.2m处有一流塑性淤泥质土，地下水位较高，在-3.11m至-5.52m，因此土方开挖难度系数较大，土方开挖量塔楼约7000多方，裙楼3000多方。二、施工组织及施工准备1、劳动力组织本工程采用机械开挖土方，所需劳动力组织如下：人工平整基坑土方：20人锯桩：12人2、施工分段3号楼（不含裙楼）基础工程施工以3-34/3-35轴线之间为界，将A、B单元与C、D单元分为两个流水施工段；裙楼以后浇带为界，第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页分为二个施工段，合理组织流水施工。3、施工准备第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页土方开挖所需的主要施工机械设备：序号机械设备名称规格型号数量功率计划进场时间1挖机HD-7002台2004.22水泵φ100/608台2004.23推土机3台2004.24锯桩机2台2004.25钢丝绳2根2004.26汽车（运土）8辆2004.27铲车1台2004.28工人平土所用的铁锹、平铲等小型工具三、施工方法1、施工工艺本工程土方开挖采用机械开挖，裙楼工程直接进行独立的承台土方开挖；塔楼部分先采用大面积取土，开挖至标高-5.0m处，再进行承台土方开挖；土方开挖完成后进行基础结构工程的施工，其施工工艺如下：施工放线→机械开挖土方至-5.0m→机械独立开挖至承台底→人工挖土方至基底→锯桩头→清基底→浇砼垫层2、土方开挖（1）、裙楼承台、地梁土方开挖第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页裙楼工程土方根据工程需要，在保证塔楼基础工期的前提下，适当时候进行施工。裙楼承台厚1.5m，承台顶标高为-1.7m，土方开挖深度为3.0m，其中机械开挖至承台底以上20cm处采用人工开挖。土方开挖时，应留出操作面宽度，取每边超出承台底面边长0.6m—0.8m处，现场土方开挖时派专职测量员用水准仪全过程进行土方工程的标高控制，严格控制好承台土方开挖标高，不得超过规定的深度。承台土方开挖完后，人工清除坑（槽）边松散落土，夯实后进行垫层砼工程的施工。（2）、塔楼基坑土方开挖塔楼土方开挖时挖机先大面积开挖至标高-5.0m处，开挖范围：以最外轴线处承台以外边线2m。大面积取土后再独立开挖每个承台土方，承台土方每边留出0.8m作为工作面，土方用挖机挖运堆积在二段内，用推土机推平；（3）、开挖路线土方开挖先开挖塔楼部分大面积土方，开挖自3-1轴至3-27轴、第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页3-28轴至3-54轴进行，土方用挖车、铲车配合堆积在二段场地内；承台土方开挖由3-1轴向3-54轴进行，工程以3-34/3-35轴线之间为界分为两个施工段，具体开挖路线详附图（一）。承台地梁土方开挖前由测量员将承台的边线用白灰标志出来，挖机以承台为中心，独立的用挖机进行每个承台的挖土。桩间土尽量采用小挖机进行土方开挖，人工配合清理，以免破坏桩基结构。（4）、土方堆积、外运土方开挖时，用挖机运土、铲车配合，将土方堆积在二三段施工场地内，用推土机推土平整。土方堆积及运土详附图（二）。3、基坑护坡根据现场土质情况，地质为砂土（或淤泥性流塑土），土质很差，裙楼承台（因跨度为8m，场地有足够的位置进行放坡）基坑采用1：1的坡度放坡，如下图示：第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页塔楼土方因大面积开挖至-5.0m，临近市政道路。在3-A、3-H、3-1、3-54轴线外设置砼搅拌桩进行土方处理，砼搅拌桩采用间距450mm，桩内按间距1000mm放置φ48钢管，长度为3m，其具体做法见基坑支护详图，目前基坑搅拌...
