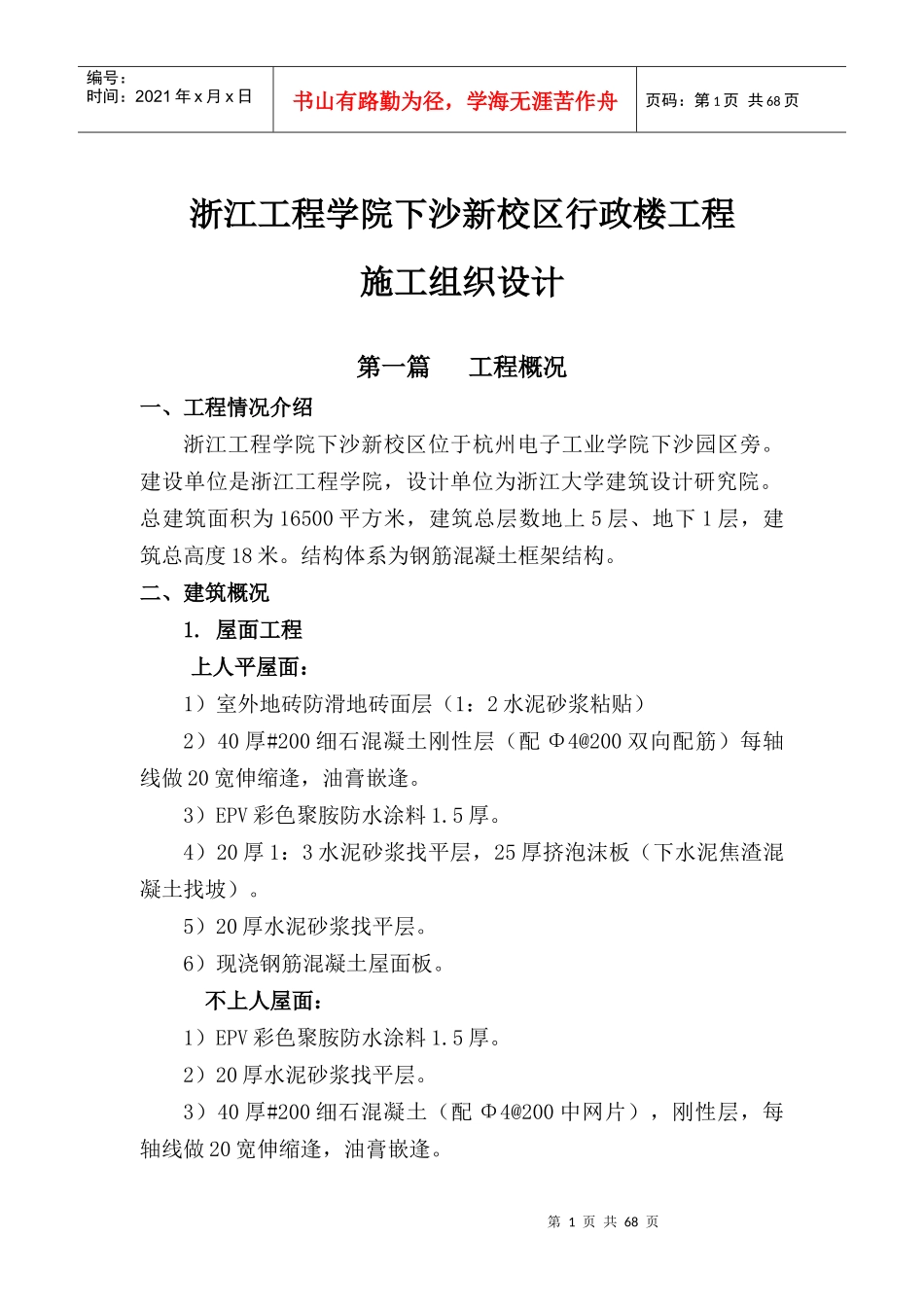

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页浙江工程学院下沙新校区行政楼工程施工组织设计第一篇工程概况一、工程情况介绍浙江工程学院下沙新校区位于杭州电子工业学院下沙园区旁。建设单位是浙江工程学院，设计单位为浙江大学建筑设计研究院。总建筑面积为16500平方米，建筑总层数地上5层、地下1层，建筑总高度18米。结构体系为钢筋混凝土框架结构。二、建筑概况1.屋面工程上人平屋面：1）室外地砖防滑地砖面层（1：2水泥砂浆粘贴）2）40厚#200细石混凝土刚性层（配Φ4@200双向配筋）每轴线做20宽伸缩逢，油膏嵌逢。3）EPV彩色聚胺防水涂料1.5厚。4）20厚1：3水泥砂浆找平层，25厚挤泡沫板（下水泥焦渣混凝土找坡）。5）20厚水泥砂浆找平层。6）现浇钢筋混凝土屋面板。不上人屋面：1）EPV彩色聚胺防水涂料1.5厚。2）20厚水泥砂浆找平层。3）40厚#200细石混凝土（配Φ4@200中网片），刚性层，每轴线做20宽伸缩逢，油膏嵌逢。第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页4）憎水膨胀珍珠岩块材（最薄处50）保温层找微坡。5）20厚水泥少将找平层。6）现浇钢筋混凝土屋面板。2.楼（地）面工程水泥地面1）12厚1：2水泥砂浆粉刷面层。2）18厚1：3水泥砂浆找平层。3）素水泥浆结合层一道。4）现浇钢筋混凝土板（素混凝土基层）。彩釉（抛光）地砖做法1）彩釉地砖面层，干水泥擦缝（色彩，规格零定）2）5厚1：2水泥砂浆结合层。3）15厚1：3水泥砂浆找平层。4）现浇钢筋混凝土楼板。花岗岩地面1）20厚花岗石面层（色彩规格另定）。2）30厚1：2干硬性水泥砂浆粘贴。3）C20细石混凝土40厚面层，内配Φ4@150双向，随捣随抹光。4）C10素混凝土120厚填层。5）80厚碎石垫层。6）素土夯实。素混凝土基层做法1）40厚C20细石混凝土配Φ4@200网片。2）EPV防水涂料2mm厚。3）80厚C15素混凝土加浆随捣随抹平。4）80厚碎石垫层。5）素土分层夯实。3.墙面工程第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页内墙内墙涂料：1）刷内墙涂料两道。2）满刮腻子二道。3）白水泥加老粉打光。4）8厚1：1：6水泥石灰砂浆粉面。5）12厚1：1：6水泥石灰砂浆分层抹平。釉面砖饰面（厚25毫米）1）5厚釉面砖面层。2）6厚1：1：5水泥砂浆粘结层。3）14厚1：3水泥砂浆找平层。外墙外墙涂料：1）高级外墙涂料（色彩另定）。2）8厚1：1：6水泥混合砂浆粉面。3）15厚1：3水泥砂浆打底（参8%UEA）。外墙面砖1）砖红色迷彩面砖（1：1水泥砂浆勾缝）。2）6-8厚1：2水泥砂浆粘贴层。3）12-16厚1：3水泥砂浆分层抹平。4.顶棚涂料顶棚1）刷内墙涂料二道。2）5厚1：1：6水泥细纸筋灰砂浆粉面。3）12厚1：1：6水泥纸筋灰砂浆打底。4）现浇钢筋混凝土楼板。轻钢龙骨阿姆斯壮板吊顶（按厂家设计要求施工）轻钢龙骨纸面石膏板顶棚第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页1）高级涂料刷白两道。2）板缝嵌胶贴防裂纸处理。3）9厚纸面石膏板顶棚。4）轻钢龙骨：次龙骨间距<400，主龙骨间距<1200，Φ8吊筋@12005.门窗工程本工程门分别采用硬质木门、铝合金门、全玻门和防火门，窗采用铝合金窗，普通门窗距外侧结构面60。三、结构概况1.桩基工程本工程桩基采用预应力管桩,直径Ф800、Ф600；桩基持力层为地质报告中的6#圆砾层；桩端全断面进入持力层1.2米；桩尖沉渣厚度不超过50mm；各桩混凝土充盈系数不小于1.10，混凝土初灌量不小于2.5立方米。2.基础及主体工程本工程基础垫层，厚度为100采用C15。主楼标高-5.560以下（包括承台、地梁及地下室底板）：C30；标高-5.560~14.370（四层）：C35；标高14.370（四层）~17.970（五层）：C40（系预应力钢筋混凝土结构部分）；标高17.970（五层）~43.170（十二层）：C35；标高43.170（十二层）以上：C30。北裙房标高-0.330以下同主楼；标高-0.330以上：C30。南车库全部C30。地下室混凝土抗渗等级S6，混凝土中掺入12%的UEA-H或UEA膨胀剂.±0.00/-0.300以下（地下室）采用KP1型MU10烧结多孔砖...
