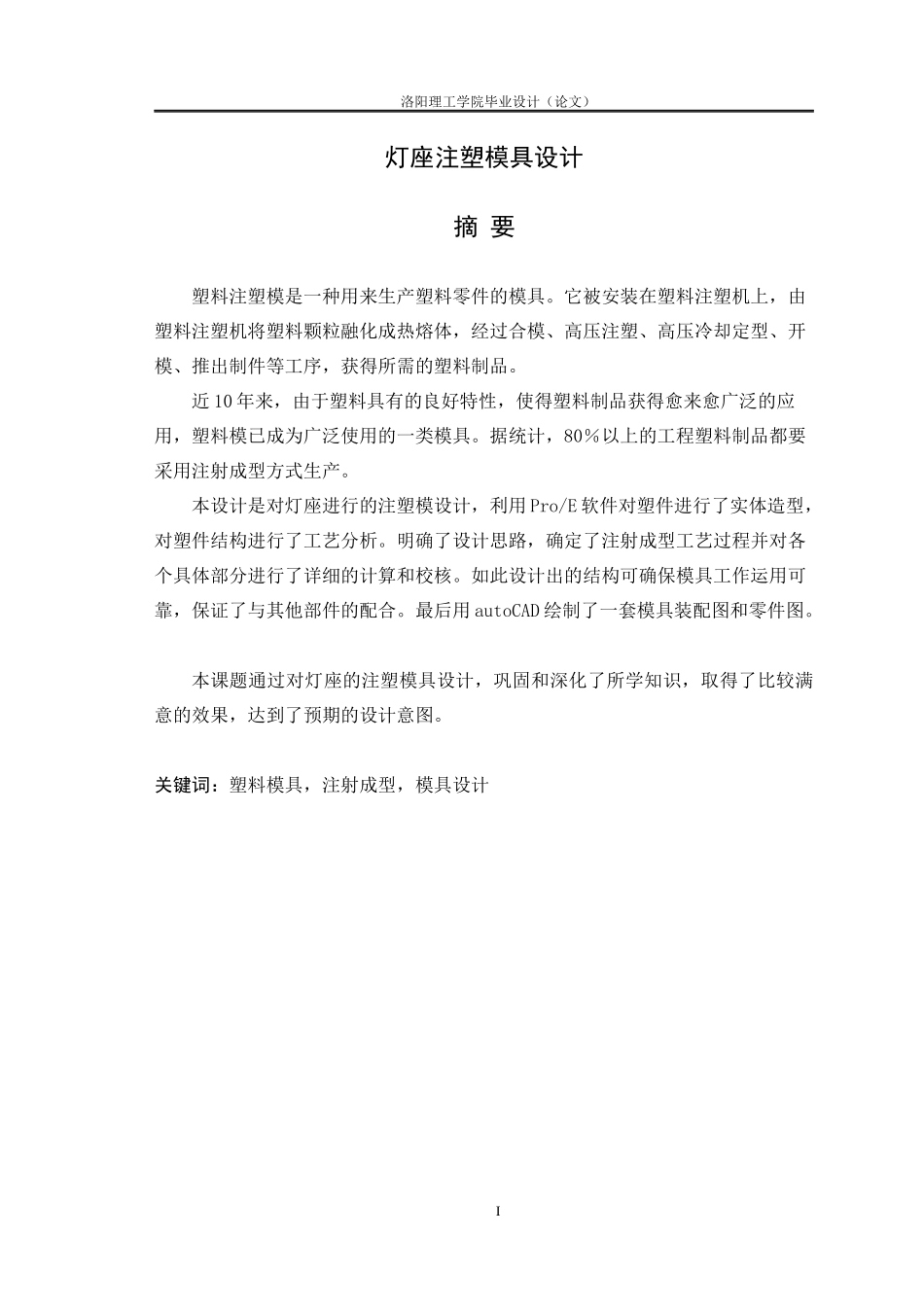

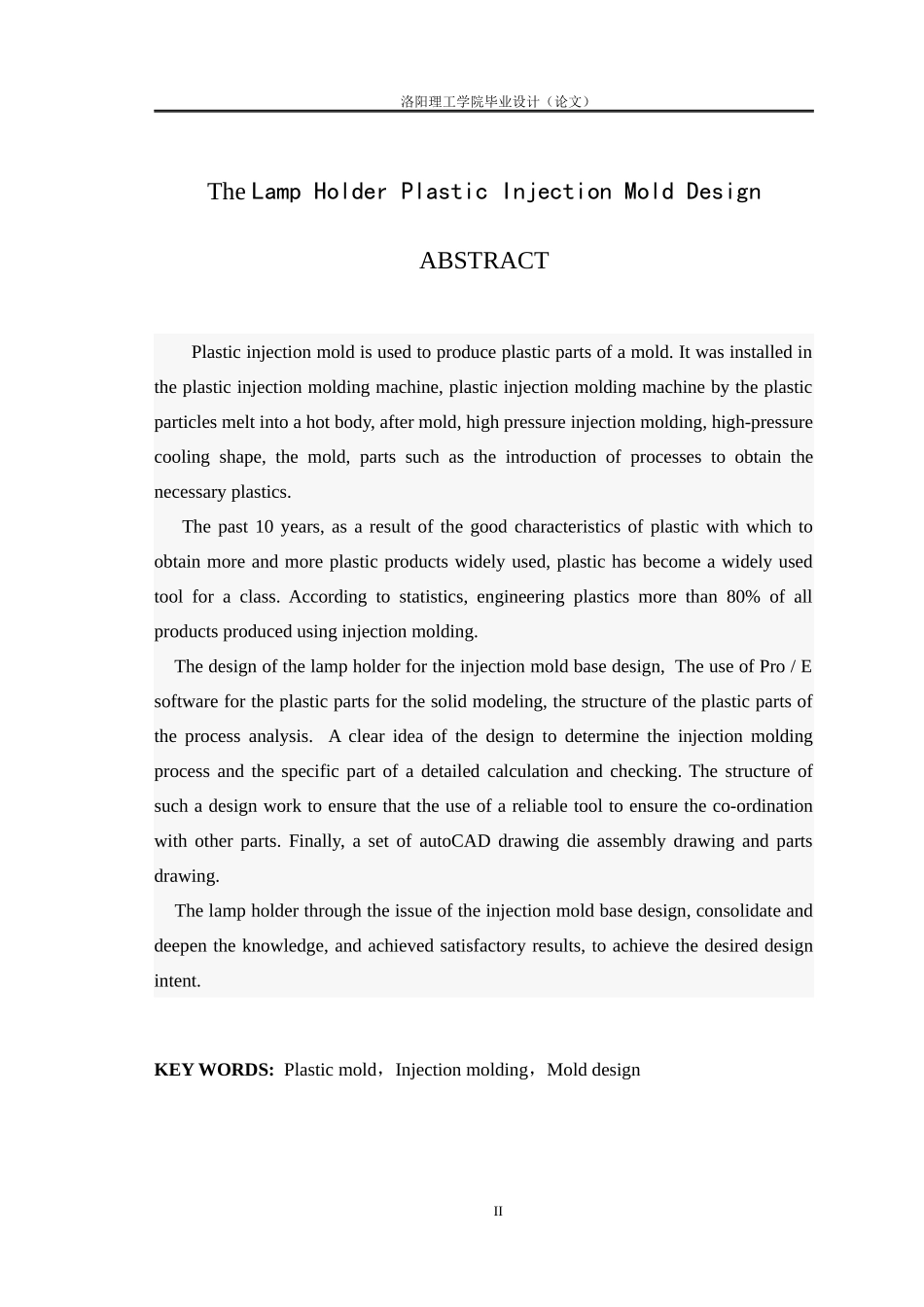

洛阳理工学院毕业设计（论文）灯座注塑模具设计摘要塑料注塑模是一种用来生产塑料零件的模具。它被安装在塑料注塑机上，由塑料注塑机将塑料颗粒融化成热熔体，经过合模、高压注塑、高压冷却定型、开模、推出制件等工序，获得所需的塑料制品。近10年来，由于塑料具有的良好特性，使得塑料制品获得愈来愈广泛的应用，塑料模已成为广泛使用的一类模具。据统计，80％以上的工程塑料制品都要采用注射成型方式生产。本设计是对灯座进行的注塑模设计，利用Pro/E软件对塑件进行了实体造型，对塑件结构进行了工艺分析。明确了设计思路，确定了注射成型工艺过程并对各个具体部分进行了详细的计算和校核。如此设计出的结构可确保模具工作运用可靠，保证了与其他部件的配合。最后用autoCAD绘制了一套模具装配图和零件图。本课题通过对灯座的注塑模具设计，巩固和深化了所学知识，取得了比较满意的效果，达到了预期的设计意图。关键词：塑料模具，注射成型，模具设计I洛阳理工学院毕业设计（论文）TheLampHolderPlasticInjectionMoldDesignABSTRACTPlasticinjectionmoldisusedtoproduceplasticpartsofamold.Itwasinstalledintheplasticinjectionmoldingmachine,plasticinjectionmoldingmachinebytheplasticparticlesmeltintoahotbody,aftermold,highpressureinjectionmolding,high-pressurecoolingshape,themold,partssuchastheintroductionofprocessestoobtainthenecessaryplastics.Thepast10years,asaresultofthegoodcharacteristicsofplasticwithwhichtoobtainmoreandmoreplasticproductswidelyused,plastichasbecomeawidelyusedtoolforaclass.Accordingtostatistics,engineeringplasticsmorethan80%ofallproductsproducedusinginjectionmolding.Thedesignofthelampholderfortheinjectionmoldbasedesign,TheuseofPro/Esoftwarefortheplasticpartsforthesolidmodeling,thestructureoftheplasticpartsoftheprocessanalysis.Aclearideaofthedesigntodeterminetheinjectionmoldingprocessandthespecificpartofadetailedcalculationandchecking.Thestructureofsuchadesignworktoensurethattheuseofareliabletooltoensuretheco-ordinationwithotherparts.Finally,asetofautoCADdrawingdieassemblydrawingandpartsdrawing.Thelampholderthroughtheissueoftheinjectionmoldbasedesign,consolidateanddeepentheknowledge,andachievedsatisfactoryresults,toachievethedesireddesignintent.KEYWORDS:Plasticmold，Injectionmolding，MolddesignII洛阳理工学院毕业设计（论文）目录前言...............................................................................................1第1章塑件成型工艺规程的编制.......................41.1制品结构及成型分析.......................................41.1.1塑件的原材料分析....................................61.1.2塑件的尺寸精度分析.................................71.1.3塑件的表面质量分析..............................71.1.4塑件的结构工艺性分析.......................71.2成型设备与模塑工艺分析..........................8第2章注射模的结构设计.......................................102.1分型面的选择........................................................102.2型腔数目的确定及型腔的排列.......112.3浇注系统的设计..............................................112.3.1主流道设计.................................................112.3.2分流道的设计...........................................122.3.3浇口设计...........................................................122.4型芯、型腔结构的确定..........................142.5推件方式的选择..............................................142.6侧抽芯机构设计..............................................142.7标准模架的选择..............................................15第3章注射模设计的尺寸计算..........................183.1成型零...
