模块二十二SMT生产工艺讲义VIP免费

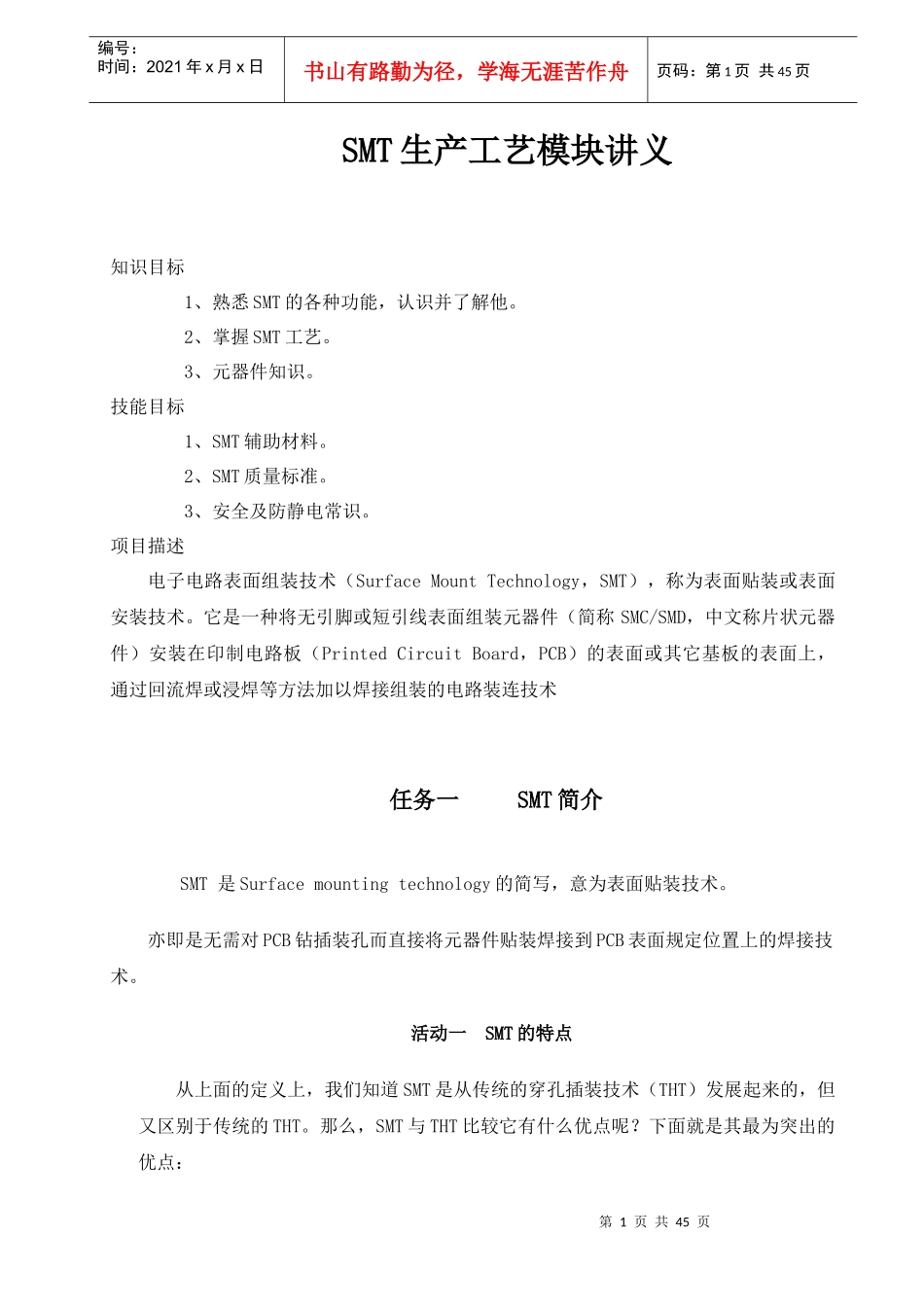

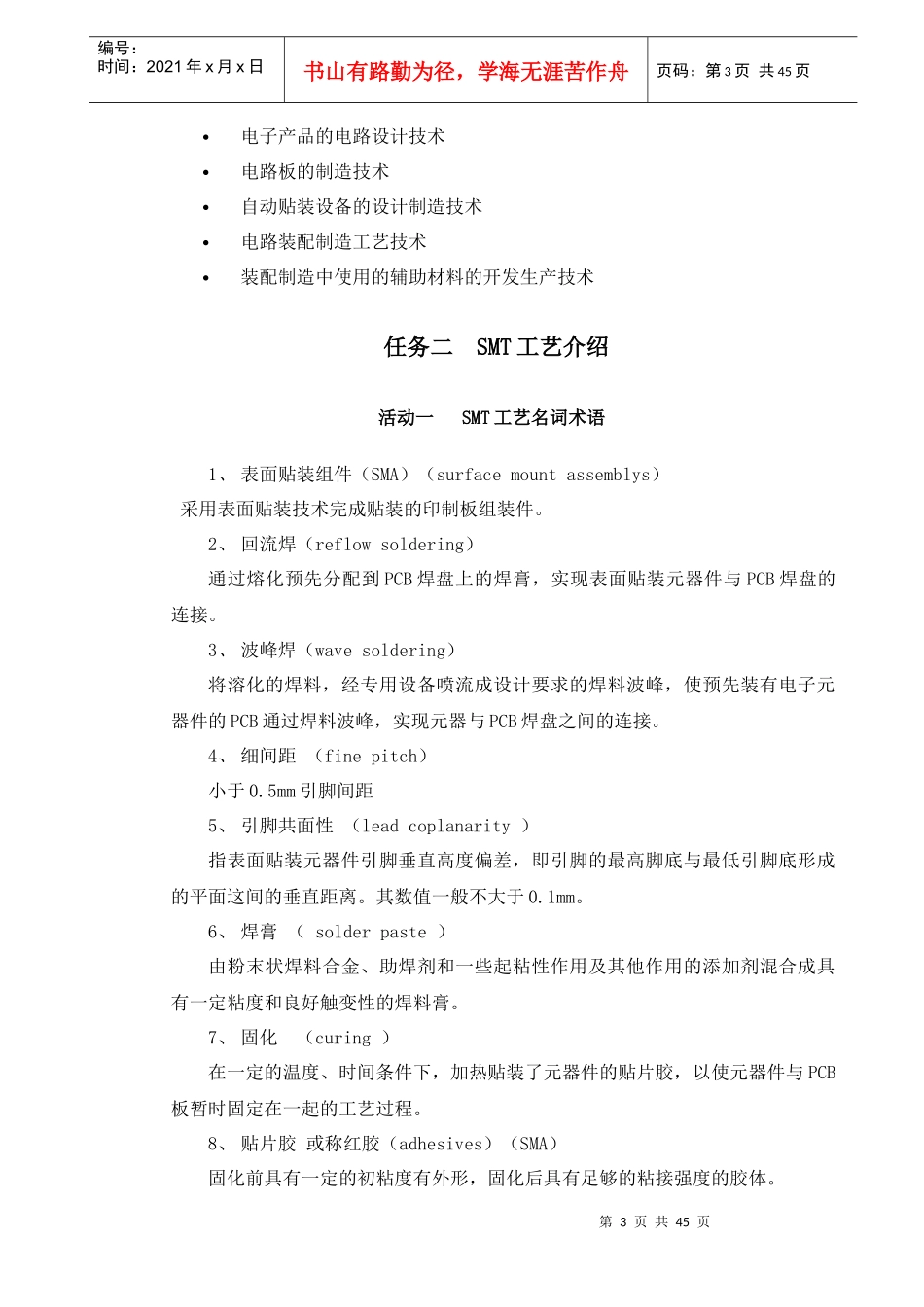

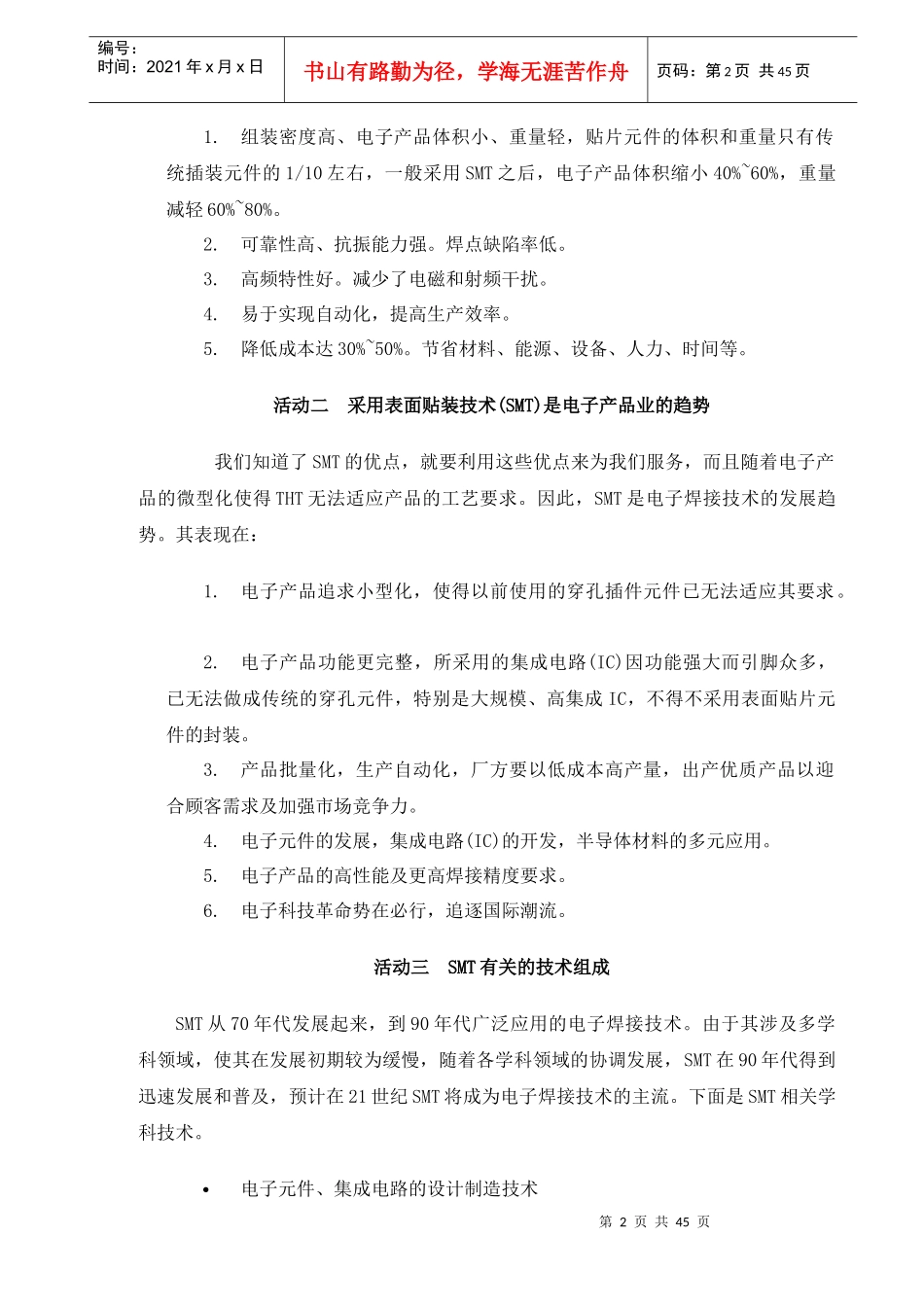

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页SMT生产工艺模块讲义知识目标1、熟悉SMT的各种功能，认识并了解他。2、掌握SMT工艺。3、元器件知识。技能目标1、SMT辅助材料。2、SMT质量标准。3、安全及防静电常识。项目描述电子电路表面组装技术（SurfaceMountTechnology，SMT），称为表面贴装或表面安装技术。它是一种将无引脚或短引线表面组装元器件（简称SMC/SMD，中文称片状元器件）安装在印制电路板（PrintedCircuitBoard，PCB）的表面或其它基板的表面上，通过回流焊或浸焊等方法加以焊接组装的电路装连技术任务一SMT简介SMT是Surfacemountingtechnology的简写，意为表面贴装技术。亦即是无需对PCB钻插装孔而直接将元器件贴装焊接到PCB表面规定位置上的焊接技术。活动一SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。2.可靠性高、抗振能力强。焊点缺陷率低。3.高频特性好。减少了电磁和射频干扰。4.易于实现自动化，提高生产效率。5.降低成本达30%~50%。节省材料、能源、设备、人力、时间等。活动二采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。因此，SMT是电子焊接技术的发展趋势。其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。2.电子产品功能更完整，所采用的集成电路(IC)因功能强大而引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。5.电子产品的高性能及更高焊接精度要求。6.电子科技革命势在必行，追逐国际潮流。活动三SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子焊接技术。由于其涉及多学科领域，使其在发展初期较为缓慢，随着各学科领域的协调发展，SMT在90年代得到迅速发展和普及，预计在21世纪SMT将成为电子焊接技术的主流。下面是SMT相关学科技术。电子元件、集成电路的设计制造技术第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页电子产品的电路设计技术电路板的制造技术自动贴装设备的设计制造技术电路装配制造工艺技术装配制造中使用的辅助材料的开发生产技术任务二SMT工艺介绍活动一SMT工艺名词术语1、表面贴装组件（SMA）（surfacemountassemblys）采用表面贴装技术完成贴装的印制板组装件。2、回流焊（reflowsoldering）通过熔化预先分配到PCB焊盘上的焊膏，实现表面贴装元器件与PCB焊盘的连接。3、波峰焊（wavesoldering）将溶化的焊料，经专用设备喷流成设计要求的焊料波峰，使预先装有电子元器件的PCB通过焊料波峰，实现元器与PCB焊盘之间的连接。4、细间距（finepitch）小于0.5mm引脚间距5、引脚共面性（leadcoplanarity）指表面贴装元器件引脚垂直高度偏差，即引脚的最高脚底与最低引脚底形成的平面这间的垂直距离。其数值一般不大于0.1mm。6、焊膏（solderpaste）由粉末状焊料合金、助焊剂和一些起粘性作用及其他作用的添加剂混合成具有一定粘度和良好触变性的焊料膏。7、固化（curing）在一定的温度、时间条件下，加热贴装了元器件的贴片胶，以使元器件与PCB板暂时固定在一起的工艺过程。8、贴片胶或称红胶（adhesives）（SMA）固化前具有一定的初粘度有外形，固化后具有足够的粘接强度的胶体。第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共...
