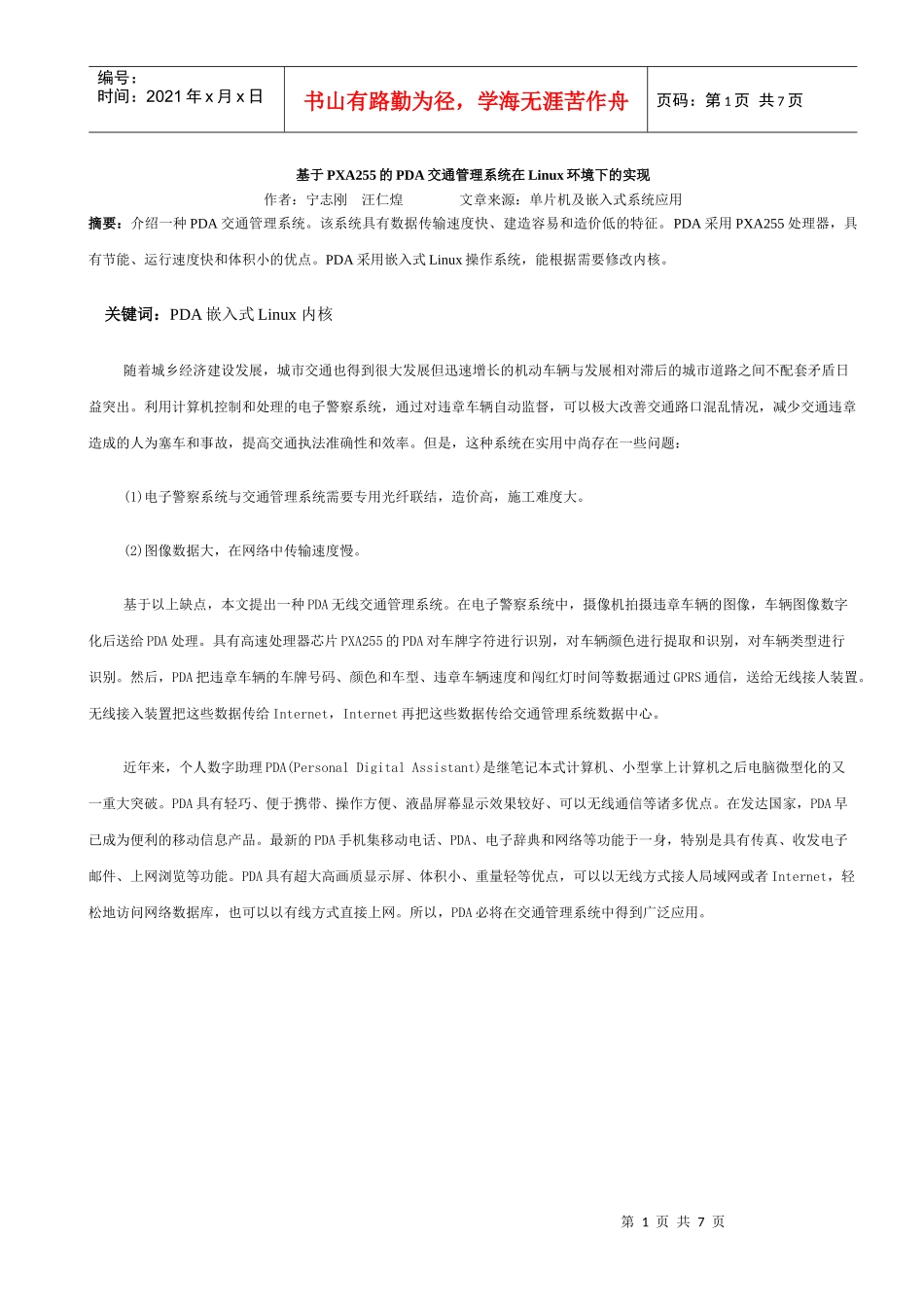

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页基于PXA255的PDA交通管理系统在Linux环境下的实现作者：宁志刚汪仁煌文章来源：单片机及嵌入式系统应用摘要：介绍一种PDA交通管理系统。该系统具有数据传输速度快、建造容易和造价低的特征。PDA采用PXA255处理器，具有节能、运行速度快和体积小的优点。PDA采用嵌入式Linux操作系统，能根据需要修改内核。关键词：PDA嵌入式Linux内核随着城乡经济建设发展，城市交通也得到很大发展但迅速增长的机动车辆与发展相对滞后的城市道路之间不配套矛盾日益突出。利用计算机控制和处理的电子警察系统，通过对违章车辆自动监督，可以极大改善交通路口混乱情况，减少交通违章造成的人为塞车和事故，提高交通执法准确性和效率。但是，这种系统在实用中尚存在一些问题：(1)电子警察系统与交通管理系统需要专用光纤联结，造价高，施工难度大。(2)图像数据大，在网络中传输速度慢。基于以上缺点，本文提出一种PDA无线交通管理系统。在电子警察系统中，摄像机拍摄违章车辆的图像，车辆图像数字化后送给PDA处理。具有高速处理器芯片PXA255的PDA对车牌字符进行识别，对车辆颜色进行提取和识别，对车辆类型进行识别。然后，PDA把违章车辆的车牌号码、颜色和车型、违章车辆速度和闯红灯时间等数据通过GPRS通信，送给无线接人装置。无线接入装置把这些数据传给Internet，Internet再把这些数据传给交通管理系统数据中心。近年来，个人数字助理PDA(PersonalDigitalAssistant)是继笔记本式计算机、小型掌上计算机之后电脑微型化的又一重大突破。PDA具有轻巧、便于携带、操作方便、液晶屏幕显示效果较好、可以无线通信等诸多优点。在发达国家，PDA早已成为便利的移动信息产品。最新的PDA手机集移动电话、PDA、电子辞典和网络等功能于一身，特别是具有传真、收发电子邮件、上网浏览等功能。PDA具有超大高画质显示屏、体积小、重量轻等优点，可以以无线方式接人局域网或者Internet，轻松地访问网络数据库，也可以以有线方式直接上网。所以，PDA必将在交通管理系统中得到广泛应用。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页Linux具有高效性、开放性、安全性。选用Linux作为操作系统。在PDA交通管理系统中，可以把违反交通规则车辆号码、颜色等资料经过PDA处理后，以数字数据形式上传给交通数据管理中心。PDA上传的数字数据，与原电子警察系统上传的图像数据相比，具有传输速度快的优点。交通管理系统可以及时得到违章车辆信息，从而更好地对交通系统进行管理，更好地保证交通管理系统正常运作。在该系统中，采用PDA和无线接人装置，把违章车辆的数据直接送给Internet。这样可以充分利用目前无处不在的Internet，降低建造系统的施工难度，减少建造经费。1电子警察与PDA系统电子警察与PDA系统如图1所示。在该系统中，当车辆闯红灯时，地感线圈感应到车辆信号，检测器被触发，并通过I／O接口板向控制主机发出1个开关信号，由信号灯控制器发出"红灯"信号也通过I／O接口板向计算机发出1个开关信号，两者同时具备时，控制主机给摄像机发出1个控制信号。摄像机动作，拍摄违章车辆图像。车辆经过检测线圈时，控制主机检测车速，同时记录闯红灯时间。由于PXA255处理器运行速度高，它能满足高速处理图像数据的要求。具有PXA255处理芯片的PDA可以根据数字化后的车辆灰度图像，对车辆颜色进行提取和识别，对车牌类型进行分类，对车辆字符进行识别。车辆字符识别系统包括图像二值转换，图像差分、滤波与平滑，车牌定位与旋转，字符切割，字符识别，车牌颜色提取与识别和车牌分类等功能模块。违章车辆速度和颜色、闯红灯时间、违章车辆类型和经过识别的车牌字符等信息，由PDA以数据信号形式发送给无线接入装置。2PDA交通管理网络系统第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页该系统的结构如图2所示。无线接入装置接入的PDA信息，通过Internet网送给交通数据管理中心。该体系结构主要功能是：(1)支持PDA接入，把PDA的数据以无线通信...
