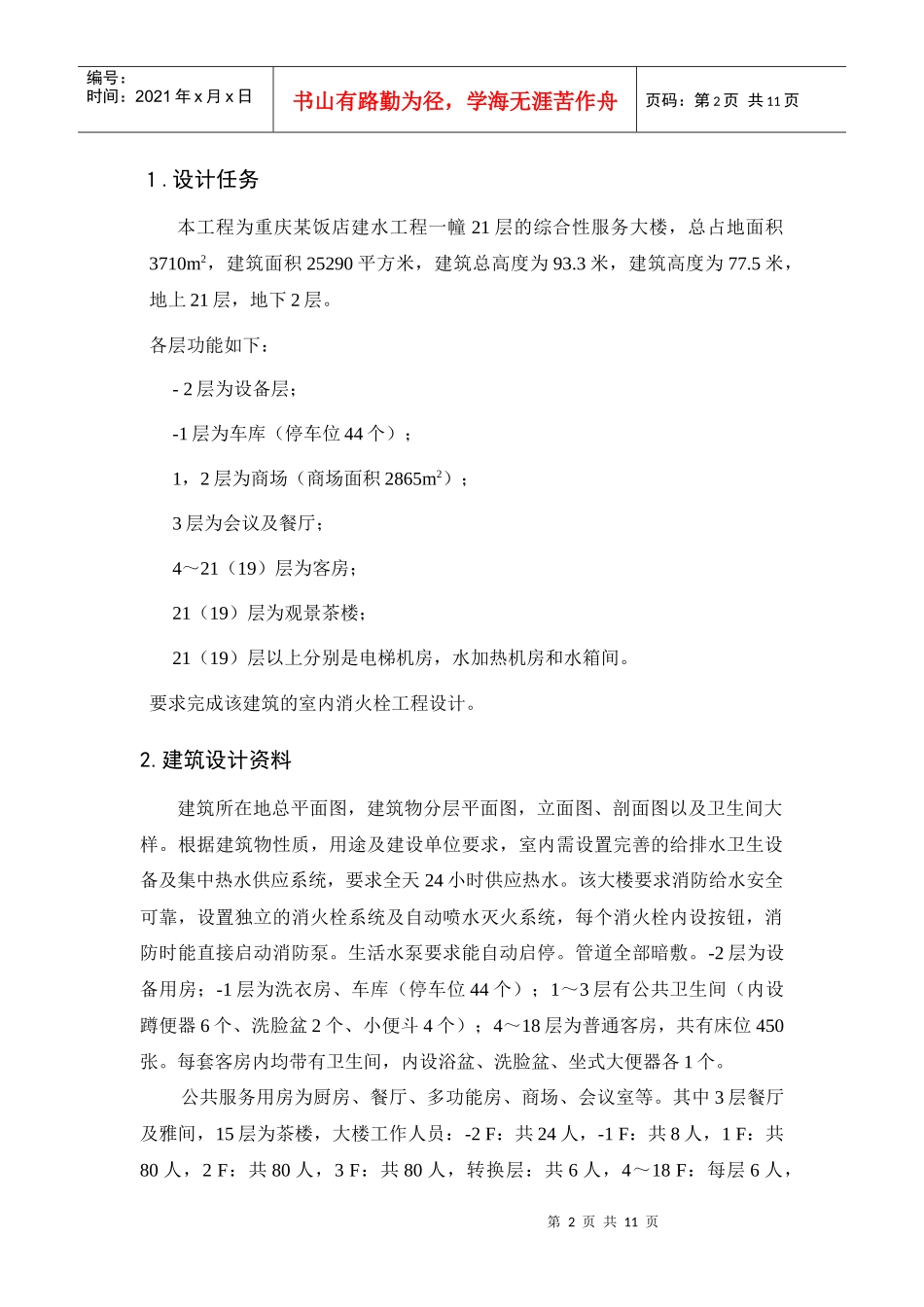

情境2建筑室内消火栓给水工程设计安装学习案例第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页１.设计任务本工程为重庆某饭店建水工程一幢21层的综合性服务大楼，总占地面积3710m2，建筑面积25290平方米，建筑总高度为93.3米，建筑高度为77.5米，地上21层，地下2层。各层功能如下：-2层为设备层；-1层为车库（停车位44个）；1，2层为商场（商场面积2865m2）；3层为会议及餐厅；4～21（19）层为客房；21（19）层为观景茶楼；21（19）层以上分别是电梯机房，水加热机房和水箱间。要求完成该建筑的室内消火栓工程设计。2.建筑设计资料建筑所在地总平面图，建筑物分层平面图，立面图、剖面图以及卫生间大样。根据建筑物性质，用途及建设单位要求，室内需设置完善的给排水卫生设备及集中热水供应系统，要求全天24小时供应热水。该大楼要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓内设按钮，消防时能直接启动消防泵。生活水泵要求能自动启停。管道全部暗敷。-2层为设备用房；-1层为洗衣房、车库（停车位44个）；1～3层有公共卫生间（内设蹲便器6个、洗脸盆2个、小便斗4个）；4～18层为普通客房，共有床位450张。每套客房内均带有卫生间，内设浴盆、洗脸盆、坐式大便器各1个。公共服务用房为厨房、餐厅、多功能房、商场、会议室等。其中3层餐厅及雅间，15层为茶楼，大楼工作人员：-2F：共24人，-1F：共8人，1F：共80人，2F：共80人，3F：共80人，转换层：共6人，4～18F：每层6人，第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页19F：共35人，19F以上电梯机房、水加热间、屋顶水箱间每层考虑3人。室内最冷月平均气温为7℃。3.消火栓系统3.1室外消火栓系统根据《高层民用建筑设计防火规范》规定：本建筑为一类高层建筑，耐火等级为一级，室外消火栓用水量为30L/s。考虑在室外给水环网上设置3个室外消火栓（地上式），每个消火栓的用水量为10～15L/s。3.2室内消火栓系统根据规范规定：本建筑室内消火栓的用水量为40L/s，充实水柱取12m，水枪喷嘴流量为5.2L/s，最不利情况为同一根立管上同时出水三股水柱，消防立管的管径为DN100。3.2.1方案优选①水泵并联给水（如图2-1）优点：高、低区系统分开设置，互不干扰，安全性高；管网布置简单；水泵统一放置在水泵房，维护管理方便；缺点：设备数量较多，管材消耗较大，投资较高②水泵串联给水（如图2-2）优点：设备费用低；缺点：设备分散，管理不便，安全性降低。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页图2-1水泵并联给水图2-2水泵串联给水③分区减压给水优点：设备集中便于管理，占地少，投资省，不设水箱可少占空间，增加营业收入。缺点：减压阀容易损坏，供水安全性较差。④多级多出口泵供水优点：设备集中便于管理，占地少，不设水箱可少占空间，增加营业收入，供水安全可靠，可根据需要的水压供水缺点：设备费用增加，供电负荷增加。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页图2-3分区减压给水图2-4多级多出口供水综上：根据上述比较以及本建筑的实际情况，不选用有中间水箱的供水方式，而充分利用其转换层，采用分区减压给水方式供水，尽量不采用多级多出口供水方式供水，以节省投资。即采用减压阀供水方式。3.2.2分区方式及系统组成⑴分区方式根据《高层民用建筑设计防火规范》的规定：当消火栓处的静水压力大于80mh20时应采取分区给水。火灾时，前十分钟由高位水箱供水,十分钟后由高压消防泵向管网系统供水灭火。为了灭火时便于操作水枪，在主立管下部动水压力超过0.5MPa的消火栓处设置减压装置。由于本建筑结构3层及其以下与4层以上结构不同，初分为两个区，简算如下，19层消火栓到泵房地面高差为69.6+1.1－（－7.8）＝78.5m，水箱间楼板到泵房消火栓的高差为81+7.8－1.1＝87.7m>80m，因此分两个区合理，分区如下：①－2F～3F为低区，由高区经过减压供水；②4F～19F为高区，由消防主泵直接供水...
