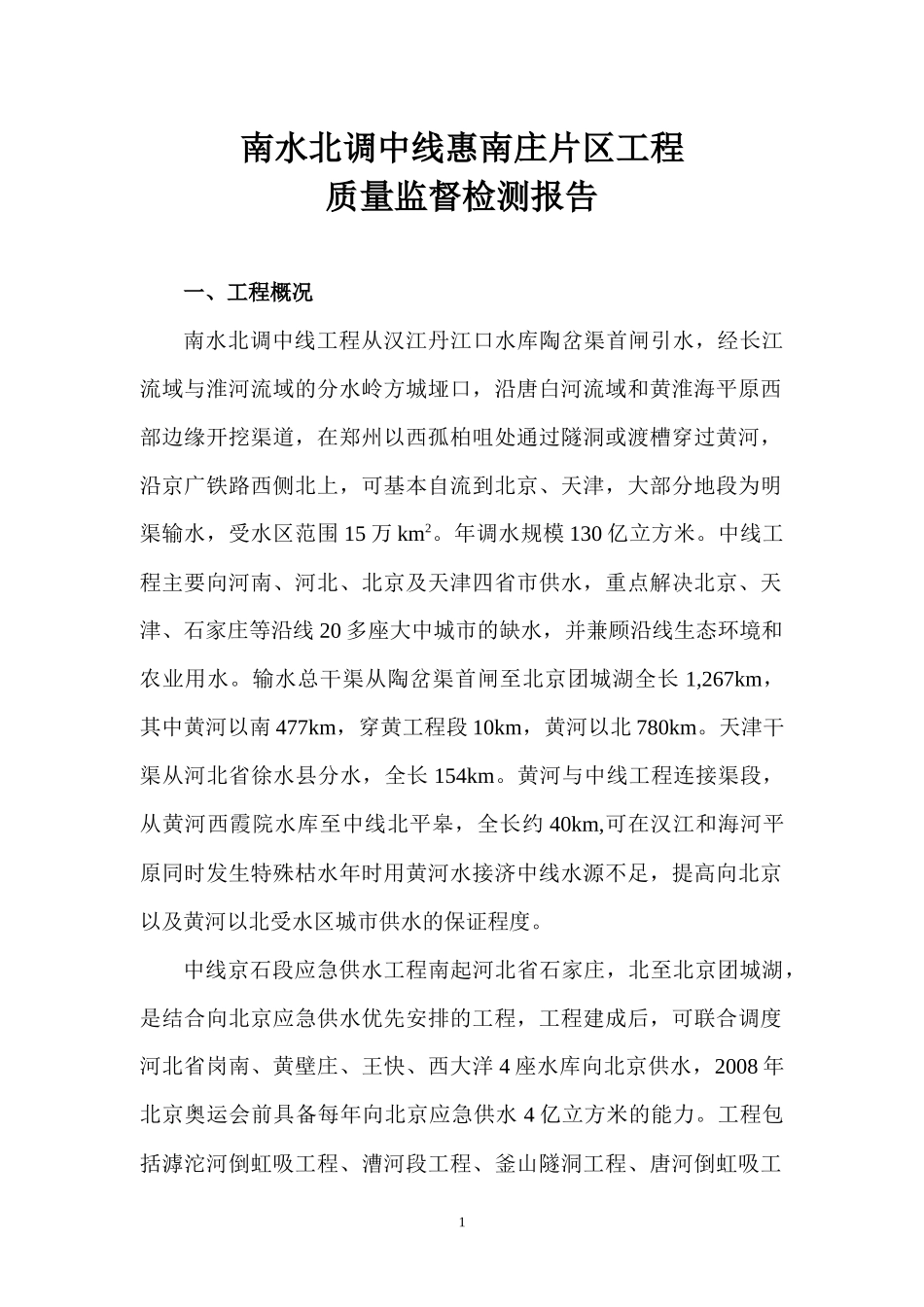

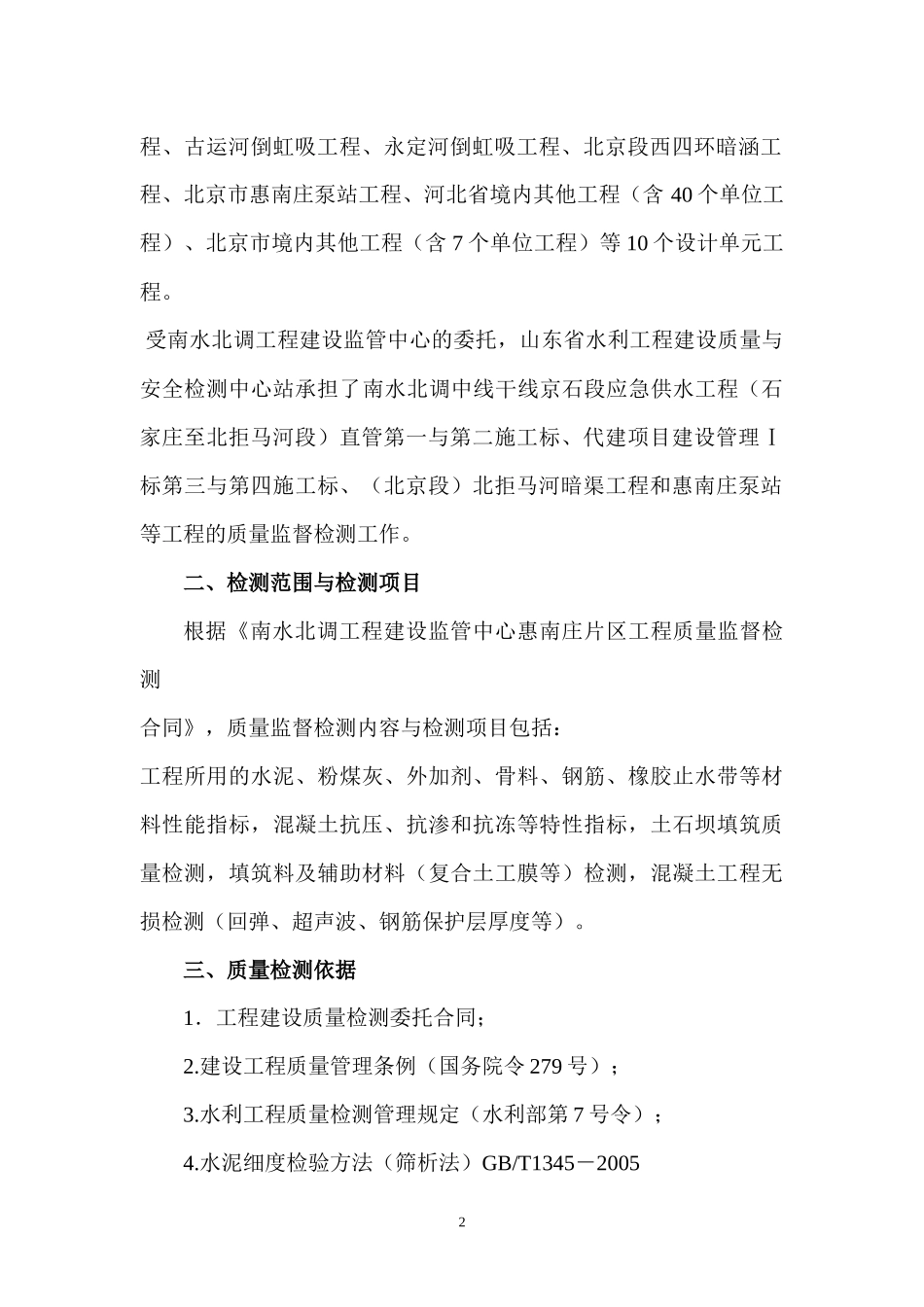

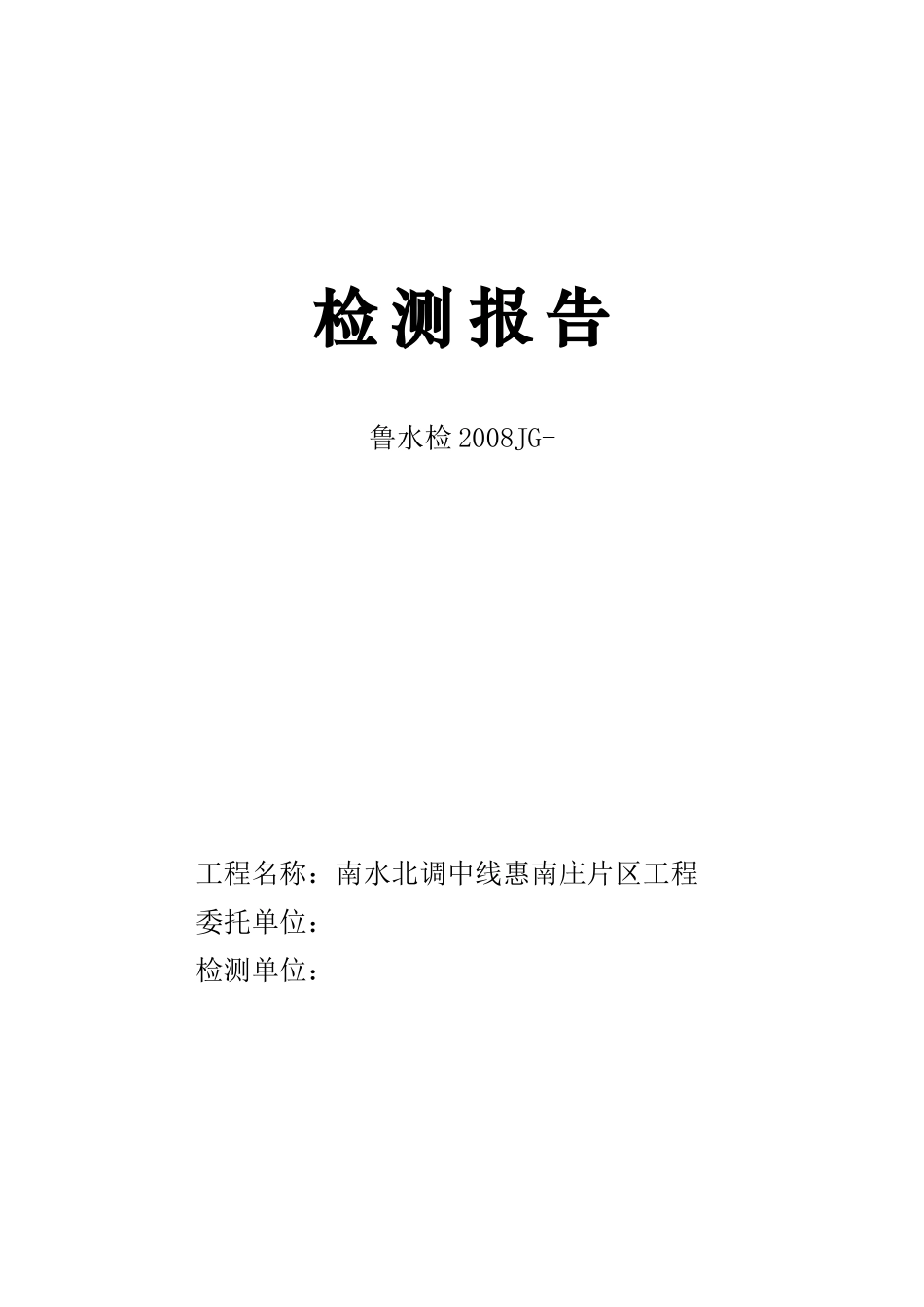

检测报告鲁水检2008JG-工程名称：南水北调中线惠南庄片区工程委托单位：检测单位：南水北调中线惠南庄片区工程质量监督检测报告一、工程概况南水北调中线工程从汉江丹江口水库陶岔渠首闸引水，经长江流域与淮河流域的分水岭方城垭口，沿唐白河流域和黄淮海平原西部边缘开挖渠道，在郑州以西孤柏咀处通过隧洞或渡槽穿过黄河，沿京广铁路西侧北上，可基本自流到北京、天津，大部分地段为明渠输水，受水区范围15万km2。年调水规模130亿立方米。中线工程主要向河南、河北、北京及天津四省市供水，重点解决北京、天津、石家庄等沿线20多座大中城市的缺水，并兼顾沿线生态环境和农业用水。输水总干渠从陶岔渠首闸至北京团城湖全长1,267km，其中黄河以南477km，穿黄工程段10km，黄河以北780km。天津干渠从河北省徐水县分水，全长154km。黄河与中线工程连接渠段，从黄河西霞院水库至中线北平皋，全长约40km,可在汉江和海河平原同时发生特殊枯水年时用黄河水接济中线水源不足，提高向北京以及黄河以北受水区城市供水的保证程度。中线京石段应急供水工程南起河北省石家庄，北至北京团城湖，是结合向北京应急供水优先安排的工程，工程建成后，可联合调度河北省岗南、黄壁庄、王快、西大洋4座水库向北京供水，2008年北京奥运会前具备每年向北京应急供水4亿立方米的能力。工程包括滹沱河倒虹吸工程、漕河段工程、釜山隧洞工程、唐河倒虹吸工1程、古运河倒虹吸工程、永定河倒虹吸工程、北京段西四环暗涵工程、北京市惠南庄泵站工程、河北省境内其他工程（含40个单位工程）、北京市境内其他工程（含7个单位工程）等10个设计单元工程。受南水北调工程建设监管中心的委托，山东省水利工程建设质量与安全检测中心站承担了南水北调中线干线京石段应急供水工程（石家庄至北拒马河段）直管第一与第二施工标、代建项目建设管理Ⅰ标第三与第四施工标、（北京段）北拒马河暗渠工程和惠南庄泵站等工程的质量监督检测工作。二、检测范围与检测项目根据《南水北调工程建设监管中心惠南庄片区工程质量监督检测合同》，质量监督检测内容与检测项目包括：工程所用的水泥、粉煤灰、外加剂、骨料、钢筋、橡胶止水带等材料性能指标，混凝土抗压、抗渗和抗冻等特性指标，土石坝填筑质量检测，填筑料及辅助材料（复合土工膜等）检测，混凝土工程无损检测（回弹、超声波、钢筋保护层厚度等）。三、质量检测依据1．工程建设质量检测委托合同；2.建设工程质量管理条例（国务院令279号）；3.水利工程质量检测管理规定（水利部第7号令）；4.水泥细度检验方法（筛析法）GB/T1345－200525.水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1346－20016.水泥胶砂强度检验方法（ISO法）GB/T17671－20057.水泥碱含量GB/T176－19998.土工试验规程SL237-19999.水工混凝土试验规程SL352-200610.水工混凝土施工规范DL/T5144-200111.水工混凝土外加剂技术标准DL/T5100-199912.土工合成材料测试规程SL/T235-199913.钢筋混凝土用热轧光圆钢筋GB/T13013－199114.钢筋混凝土用热轧带肋钢筋GB/T1499－199815.钢筋焊接接头试验方法标准JGJ/T27－200116.混凝土外加剂GB8076－199717.橡胶止水带GB18173.2－200018.泵站施工规范SL234-199919.泵站安装及验收规范SL217—200420.回弹法检测混凝土抗压强度技术规程JGJ/T23-9221.回弹法、超声回弹综合法检测泵送混凝土强度技术规程DBJ/T01-78-200322.超声回弹综合法检测混凝土强度技术规程CECS02：8823.钻芯法检测混凝土强度技术规程CECS03:8824.碾压式土石坝施工规范DL/T5129-2001325.水运工程混凝土试验规程（JTJ270—98）。四、检测方法以现场检测为主并结合室内试验，利用各种检测仪器对工程质量进行检测。质量检测结束，对质量检测资料进行整理分析，提交工程质量检测报告。（一）原材料质量检测1．检测范围原材料质量检测范围包括：水泥、粉煤灰、砂子、石子、钢筋原材及焊接、外加剂、橡胶止水带、复合土工膜等。(1)水泥检测项目包括：细度、凝结时间、体积安定性、胶砂强度、碱含量等。(2)粉煤灰检测项目包括：细度、含水量、需水量比、烧失量、碱含量等。(3)外加剂检测项目包括：减水率、...
