大体积防水混凝土工程冬季施工组织设计VIP免费

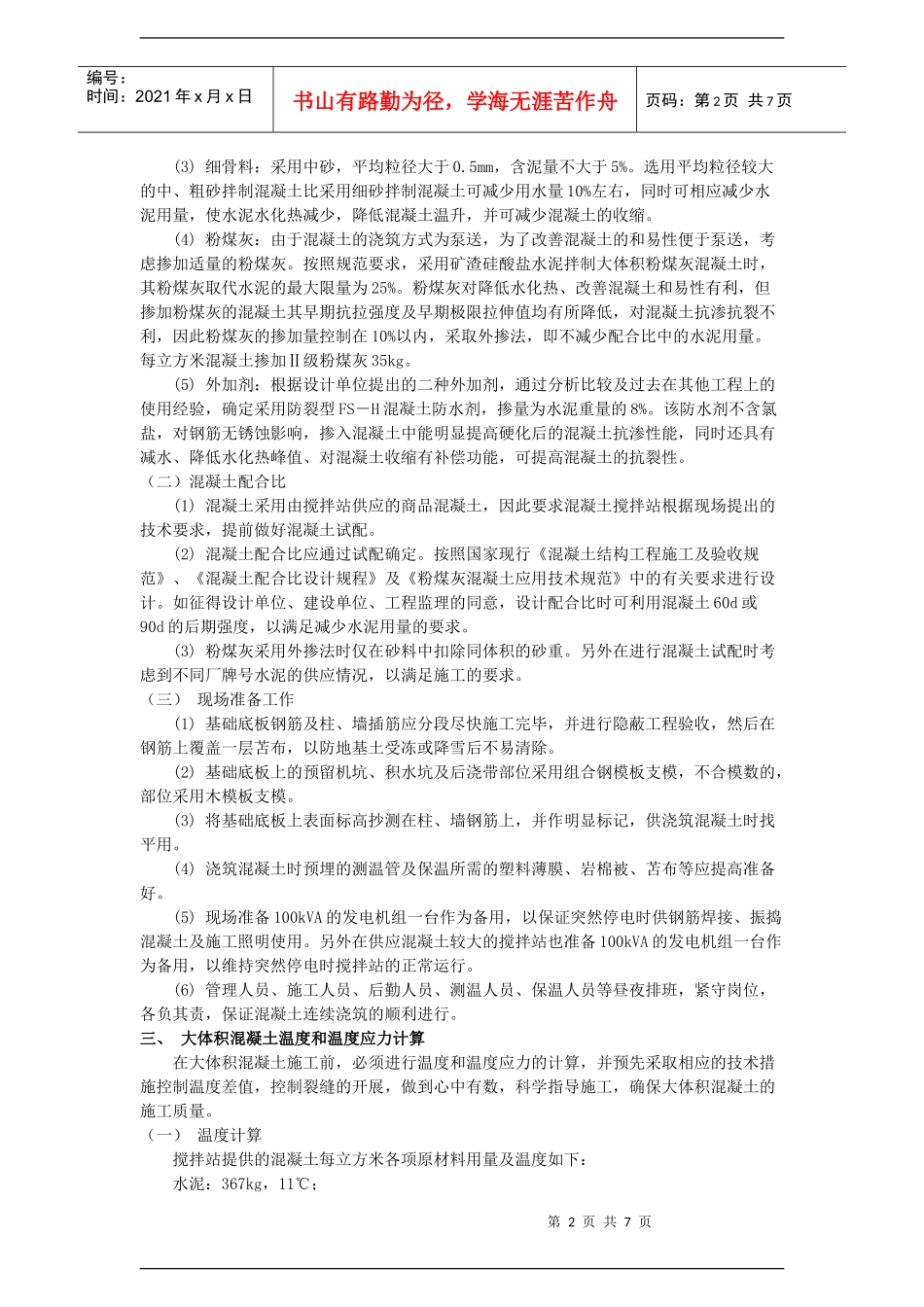

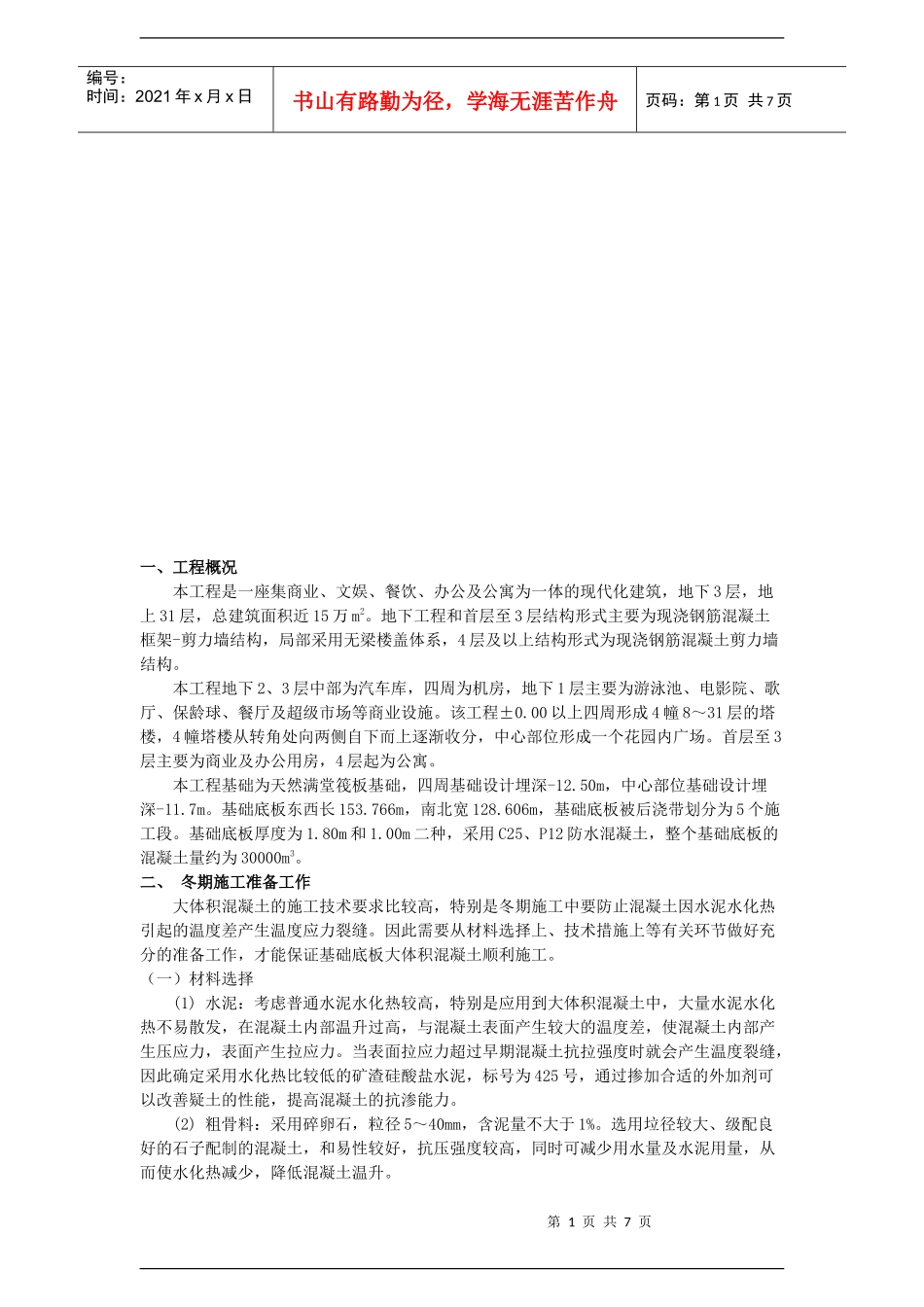

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、工程概况本工程是一座集商业、文娱、餐饮、办公及公寓为一体的现代化建筑，地下3层，地上31层，总建筑面积近15万m2。地下工程和首层至3层结构形式主要为现浇钢筋混凝土框架-剪力墙结构，局部采用无梁楼盖体系，4层及以上结构形式为现浇钢筋混凝土剪力墙结构。本工程地下2、3层中部为汽车库，四周为机房，地下1层主要为游泳池、电影院、歌厅、保龄球、餐厅及超级市场等商业设施。该工程±0.00以上四周形成4幢8～31层的塔楼，4幢塔楼从转角处向两侧自下而上逐渐收分，中心部位形成一个花园内广场。首层至3层主要为商业及办公用房，4层起为公寓。本工程基础为天然满堂筏板基础，四周基础设计埋深-12.50m，中心部位基础设计埋深-11.7m。基础底板东西长153.766m，南北宽128.606m，基础底板被后浇带划分为5个施工段。基础底板厚度为1.80m和1.00m二种，采用C25、P12防水混凝土，整个基础底板的混凝土量约为30000m3。二、冬期施工准备工作大体积混凝土的施工技术要求比较高，特别是冬期施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施上等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。（一）材料选择(1)水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温升过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采用水化热比较低的矿渣硅酸盐水泥，标号为425号，通过掺加合适的外加剂可以改善疑土的性能，提高混凝土的抗渗能力。(2)粗骨料：采用碎卵石，粒径5～40mm，含泥量不大于1%。选用垃径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可减少用水量及水泥用量，从而使水化热减少，降低混凝土温升。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页(3)细骨料：采用中砂，平均粒径大于0.5mm，含泥量不大于5%。选用平均粒径较大的中、粗砂拌制混凝土比采用细砂拌制混凝土可减少用水量10%左右，同时可相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土的收缩。(4)粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。按照规范要求，采用矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为25%。粉煤灰对降低水化热、改善混凝土和易性有利，但掺加粉煤灰的混凝土其早期抗拉强度及早期极限拉伸值均有所降低，对混凝土抗渗抗裂不利，因此粉煤灰的掺加量控制在10%以内，采取外掺法，即不减少配合比中的水泥用量。每立方米混凝土掺加Ⅱ级粉煤灰35kg。(5)外加剂：根据设计单位提出的二种外加剂，通过分析比较及过去在其他工程上的使用经验，确定采用防裂型FS－H混凝土防水剂，掺量为水泥重量的8%。该防水剂不含氯盐，对钢筋无锈蚀影响，掺入混凝土中能明显提高硬化后的混凝土抗渗性能，同时还具有减水、降低水化热峰值、对混凝土收缩有补偿功能，可提高混凝土的抗裂性。（二）混凝土配合比(1)混凝土采用由搅拌站供应的商品混凝土，因此要求混凝土搅拌站根据现场提出的技术要求，提前做好混凝土试配。(2)混凝土配合比应通过试配确定。按照国家现行《混凝土结构工程施工及验收规范》、《混凝土配合比设计规程》及《粉煤灰混凝土应用技术规范》中的有关要求进行设计。如征得设计单位、建设单位、工程监理的同意，设计配合比时可利用混凝土60d或90d的后期强度，以满足减少水泥用量的要求。(3)粉煤灰采用外掺法时仅在砂料中扣除同体积的砂重。另外在进行混凝土试配时考虑到不同厂牌号水泥的供应情况，以满足施工的要求。（三）现场准备工作(1)基础底板钢筋及柱、墙插筋应分段尽快施工完毕，并进行隐蔽工程验收，然后在钢筋上覆盖一层苫布，以防地基土受冻或降雪后不易清除。(2)基础底板上的预留机坑、积水坑及后浇带部位采用组合钢模板支模...
