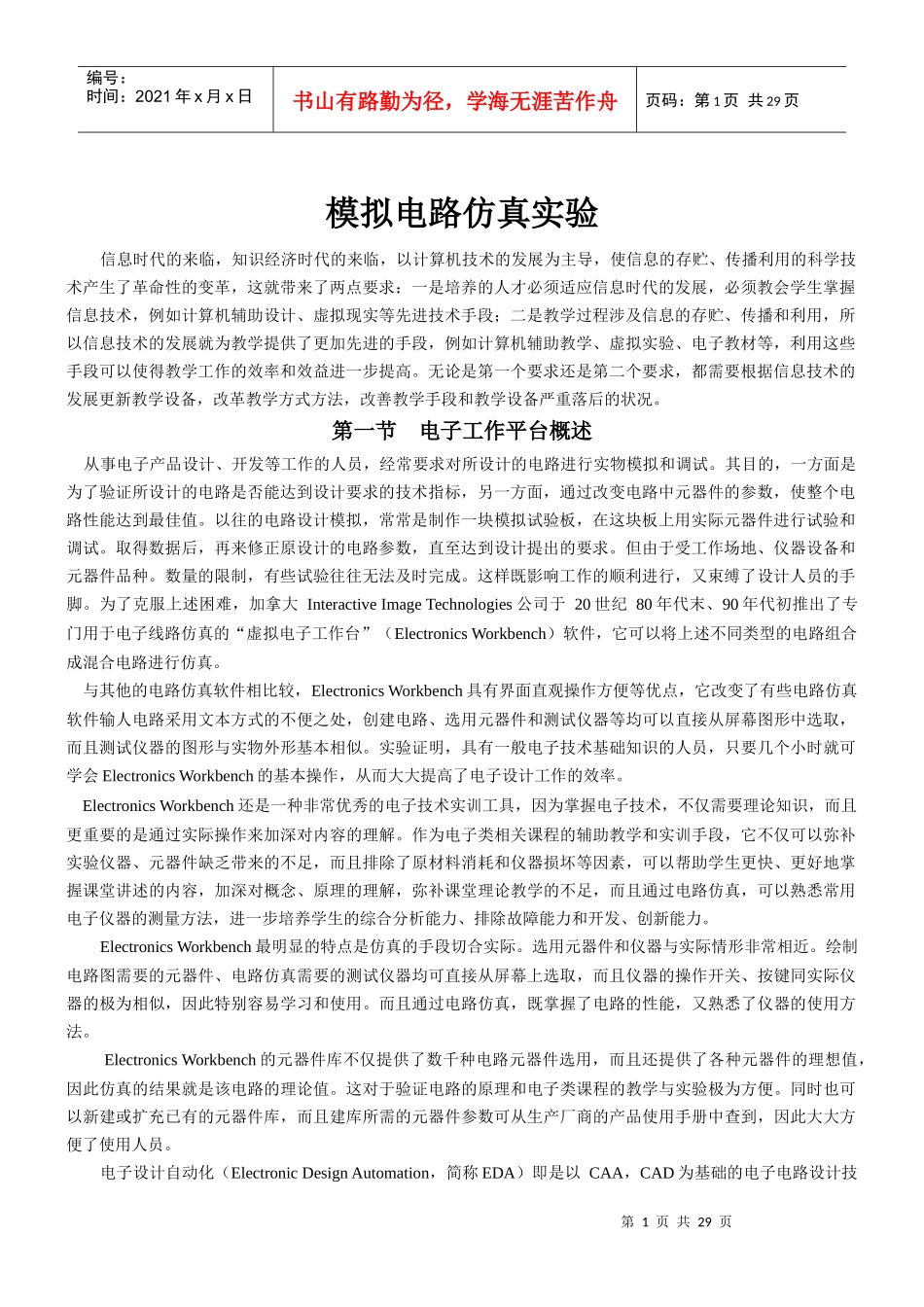

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页模拟电路仿真实验信息时代的来临，知识经济时代的来临，以计算机技术的发展为主导，使信息的存贮、传播利用的科学技术产生了革命性的变革，这就带来了两点要求：一是培养的人才必须适应信息时代的发展，必须教会学生掌握信息技术，例如计算机辅助设计、虚拟现实等先进技术手段；二是教学过程涉及信息的存贮、传播和利用，所以信息技术的发展就为教学提供了更加先进的手段，例如计算机辅助教学、虚拟实验、电子教材等，利用这些手段可以使得教学工作的效率和效益进一步提高。无论是第一个要求还是第二个要求，都需要根据信息技术的发展更新教学设备，改革教学方式方法，改善教学手段和教学设备严重落后的状况。第一节电子工作平台概述从事电子产品设计、开发等工作的人员，经常要求对所设计的电路进行实物模拟和调试。其目的，一方面是为了验证所设计的电路是否能达到设计要求的技术指标，另一方面，通过改变电路中元器件的参数，使整个电路性能达到最佳值。以往的电路设计模拟，常常是制作一块模拟试验板，在这块板上用实际元器件进行试验和调试。取得数据后，再来修正原设计的电路参数，直至达到设计提出的要求。但由于受工作场地、仪器设备和元器件品种。数量的限制，有些试验往往无法及时完成。这样既影响工作的顺利进行，又束缚了设计人员的手脚。为了克服上述困难，加拿大InteractiveImageTechnologies公司于20世纪80年代末、90年代初推出了专门用于电子线路仿真的“虚拟电子工作台”（ElectronicsWorkbench）软件，它可以将上述不同类型的电路组合成混合电路进行仿真。与其他的电路仿真软件相比较，ElectronicsWorkbench具有界面直观操作方便等优点，它改变了有些电路仿真软件输人电路采用文本方式的不便之处，创建电路、选用元器件和测试仪器等均可以直接从屏幕图形中选取，而且测试仪器的图形与实物外形基本相似。实验证明，具有一般电子技术基础知识的人员，只要几个小时就可学会ElectronicsWorkbench的基本操作，从而大大提高了电子设计工作的效率。ElectronicsWorkbench还是一种非常优秀的电子技术实训工具，因为掌握电子技术，不仅需要理论知识，而且更重要的是通过实际操作来加深对内容的理解。作为电子类相关课程的辅助教学和实训手段，它不仅可以弥补实验仪器、元器件缺乏带来的不足，而且排除了原材料消耗和仪器损坏等因素，可以帮助学生更快、更好地掌握课堂讲述的内容，加深对概念、原理的理解，弥补课堂理论教学的不足，而且通过电路仿真，可以熟悉常用电子仪器的测量方法，进一步培养学生的综合分析能力、排除故障能力和开发、创新能力。ElectronicsWorkbench最明显的特点是仿真的手段切合实际。选用元器件和仪器与实际情形非常相近。绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取，而且仪器的操作开关、按键同实际仪器的极为相似，因此特别容易学习和使用。而且通过电路仿真，既掌握了电路的性能，又熟悉了仪器的使用方法。ElectronicsWorkbench的元器件库不仅提供了数千种电路元器件选用，而且还提供了各种元器件的理想值，因此仿真的结果就是该电路的理论值。这对于验证电路的原理和电子类课程的教学与实验极为方便。同时也可以新建或扩充已有的元器件库，而且建库所需的元器件参数可从生产厂商的产品使用手册中查到，因此大大方便了使用人员。电子设计自动化（ElectronicDesignAutomation，简称EDA）即是以CAA，CAD为基础的电子电路设计技第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页术。随着集成电路和计受机的迅速发展，EDA技术已渗透到电了系统和专用集成电路设计的各个环节。一个能完成复杂的超大规模集成电路（VLSI）设计的EDA系统，需要更加丰富的CAA和CAD软件。从高层次的数字电路的自动综合，数字系统的仿真，模拟电路仿真，直到不同层次版图级设计和校验，各种设计软件完成自顶向下的VLSI设计的全过程。计算机的发展促进了大规模、超大规模集成电路的发展，大规模集成电路的发展...
