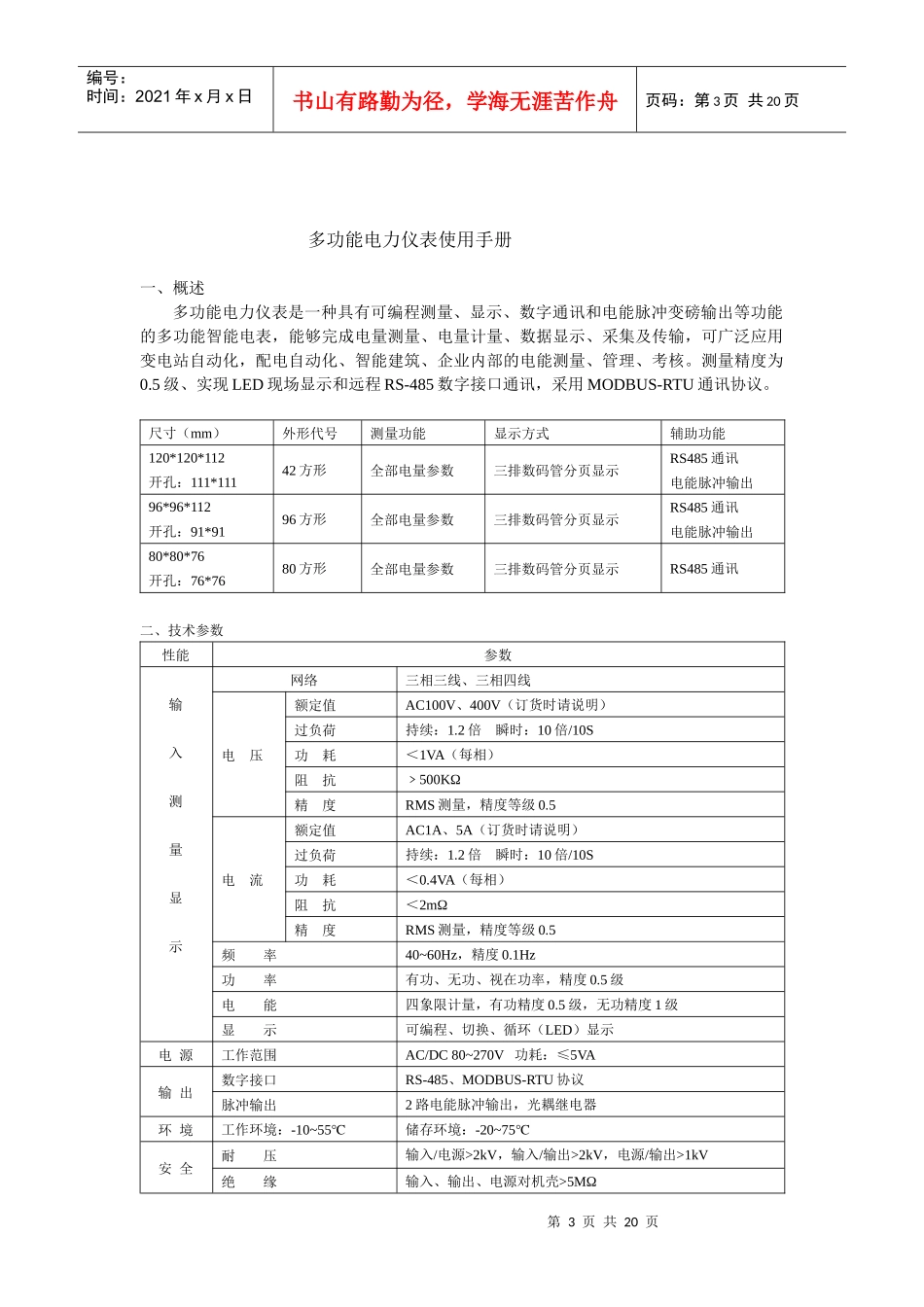

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页多功能电力仪表用户手册用户手册USER’SMANUAL天康电子科技有限公司浙江省乐清市柳市镇吕庄工业区电话：0577-61725571，0577-6172557213676575538传真：0577-62692826第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页网站：http://www.tiankangdz.com目录多功能电力仪表用户手册…………………………………1一、概述……………………………………………………1二、技术参数………………………………………………2三、编程和使用……………………………………………4测量显示………………………………………………4编程操作………………………………………………7四、通迅……………………………………………………12通迅报文举例…………………………………………12MODBUS地址信息表………………………………13五、功能输出………………………………………………16120*120*112接线图………………………………………1796*96*112接线图…………………………………………1880*80*76接线图…………………………………………19第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页多功能电力仪表使用手册一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变磅输出等功能的多功能智能电表，能够完成电量测量、电量计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。尺寸（mm）外形代号测量功能显示方式辅助功能120*120*112开孔：111*11142方形全部电量参数三排数码管分页显示RS485通讯电能脉冲输出96*96*112开孔：91*9196方形全部电量参数三排数码管分页显示RS485通讯电能脉冲输出80*80*76开孔：76*7680方形全部电量参数三排数码管分页显示RS485通讯二、技术参数性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10S功耗＜1VA（每相）阻抗500KΩ﹥精度RMS测量，精度等级0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10S功耗＜0.4VA（每相）阻抗＜2mΩ精度RMS测量，精度等级0.5频率40~60Hz，精度0.1Hz功率有功、无功、视在功率，精度0.5级电能四象限计量，有功精度0.5级，无功精度1级显示可编程、切换、循环（LED）显示电源工作范围AC/DC80~270V功耗：≤5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦继电器环境工作环境：-10~55℃储存环境：-20~75℃安全耐压输入/电源>2kV，输入/输出>2kV，电源/输出>1kV绝缘输入、输出、电源对机壳>5MΩ第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页测量三相三线、三相四线全部电量参数1）辅助电源：多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。(DC供电时“1”为正，“2”为负)注：采用交流供电时，建议在火线一侧安装1A保险丝。电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器2）输入信号：多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。如图所示：注：具体接线及仪表。参数（脉冲常数等）见仪表所带接线图。方式1（3个CT时）：三相四线的工作方式，有中心线三、编程和使用1、测量显示：多功能电力仪表可测量电网中的电力参数有：Ua、Ub、Uc、（相电压）；Uab、Ubc、Uca（线电压）Ia、Ib、Ic（电流）；Ps（总有功功率）；Qs（总无功功率）；PFs（总功率因素）；Ss（总视在功率）；FR（频率）以及有功电能；无功电能。所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接...
