多功能微型数控机床的研制VIP免费

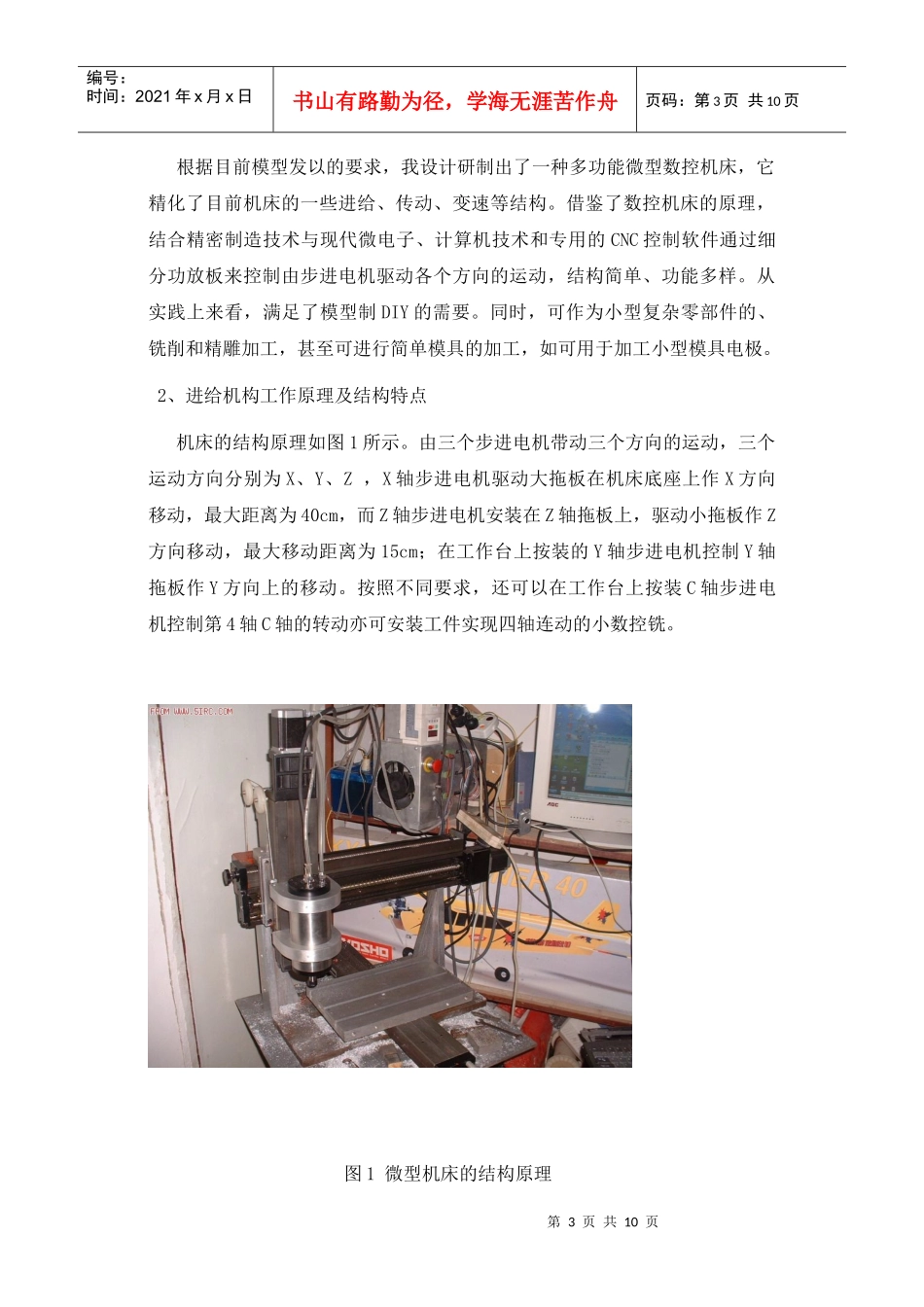

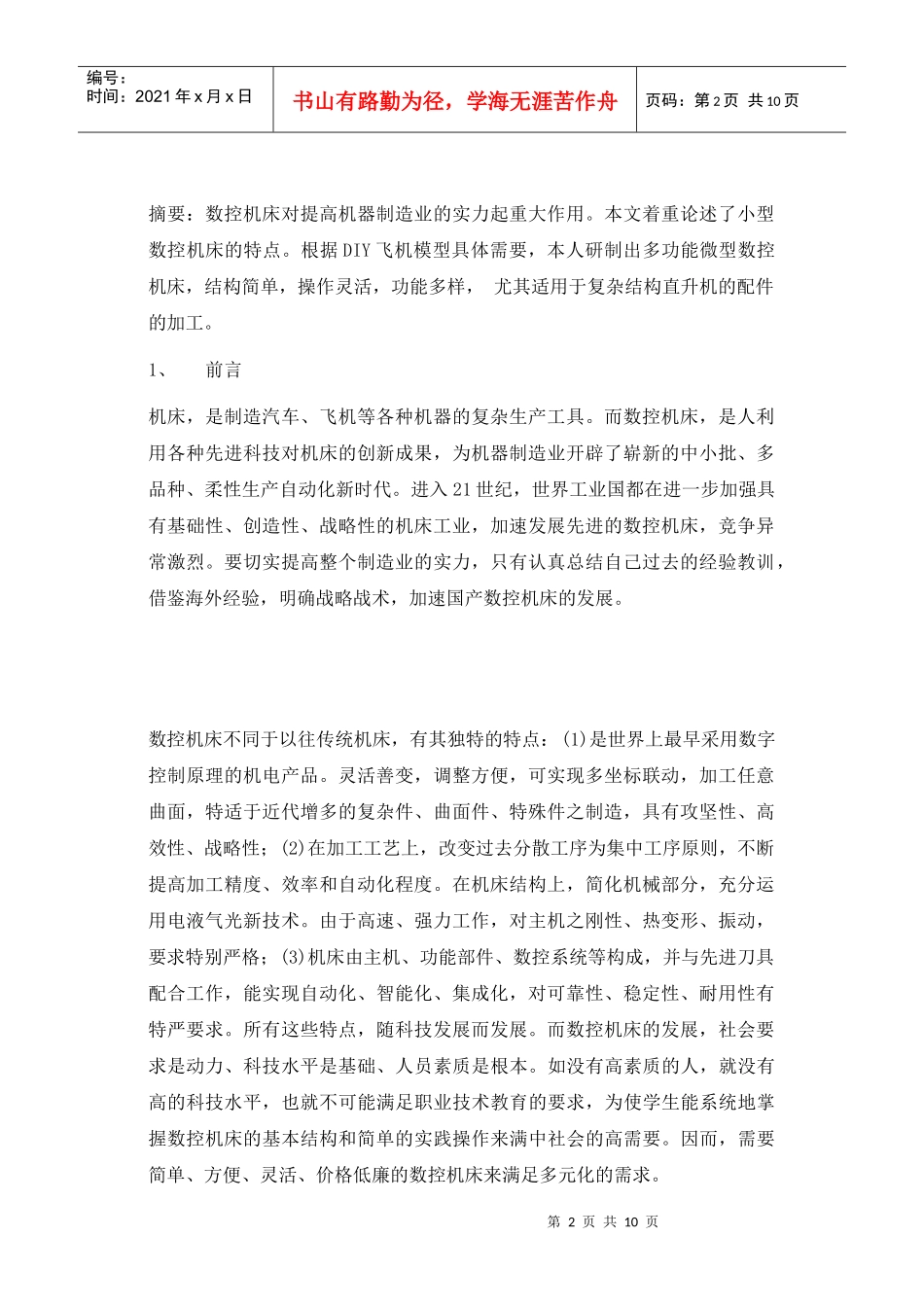

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页多功能微型数控机床的研制多功能微型数控机床的研制第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页摘要：数控机床对提高机器制造业的实力起重大作用。本文着重论述了小型数控机床的特点。根据DIY飞机模型具体需要，本人研制出多功能微型数控机床，结构简单，操作灵活，功能多样，尤其适用于复杂结构直升机的配件的加工。1、前言机床，是制造汽车、飞机等各种机器的复杂生产工具。而数控机床，是人利用各种先进科技对机床的创新成果，为机器制造业开辟了崭新的中小批、多品种、柔性生产自动化新时代。进入21世纪，世界工业国都在进一步加强具有基础性、创造性、战略性的机床工业，加速发展先进的数控机床，竞争异常激烈。要切实提高整个制造业的实力，只有认真总结自己过去的经验教训，借鉴海外经验，明确战略战术，加速国产数控机床的发展。数控机床不同于以往传统机床，有其独特的特点：(1)是世界上最早采用数字控制原理的机电产品。灵活善变，调整方便，可实现多坐标联动，加工任意曲面，特适于近代增多的复杂件、曲面件、特殊件之制造，具有攻坚性、高效性、战略性；(2)在加工工艺上，改变过去分散工序为集中工序原则，不断提高加工精度、效率和自动化程度。在机床结构上，简化机械部分，充分运用电液气光新技术。由于高速、强力工作，对主机之刚性、热变形、振动，要求特别严格；(3)机床由主机、功能部件、数控系统等构成，并与先进刀具配合工作，能实现自动化、智能化、集成化，对可靠性、稳定性、耐用性有特严要求。所有这些特点，随科技发展而发展。而数控机床的发展，社会要求是动力、科技水平是基础、人员素质是根本。如没有高素质的人，就没有高的科技水平，也就不可能满足职业技术教育的要求，为使学生能系统地掌握数控机床的基本结构和简单的实践操作来满中社会的高需要。因而，需要简单、方便、灵活、价格低廉的数控机床来满足多元化的需求。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页根据目前模型发以的要求，我设计研制出了一种多功能微型数控机床，它精化了目前机床的一些进给、传动、变速等结构。借鉴了数控机床的原理，结合精密制造技术与现代微电子、计算机技术和专用的CNC控制软件通过细分功放板来控制由步进电机驱动各个方向的运动，结构简单、功能多样。从实践上来看，满足了模型制DIY的需要。同时，可作为小型复杂零部件的、铣削和精雕加工，甚至可进行简单模具的加工，如可用于加工小型模具电极。2、进给机构工作原理及结构特点机床的结构原理如图1所示。由三个步进电机带动三个方向的运动，三个运动方向分别为X、Y、Z，X轴步进电机驱动大拖板在机床底座上作X方向移动，最大距离为40cm，而Z轴步进电机安装在Z轴拖板上，驱动小拖板作Z方向移动，最大移动距离为15cm；在工作台上按装的Y轴步进电机控制Y轴拖板作Y方向上的移动。按照不同要求，还可以在工作台上按装C轴步进电机控制第4轴C轴的转动亦可安装工件实现四轴连动的小数控铣。图1微型机床的结构原理第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页拖板在X、Y、Z方向的运动是由三个线性导轨导向的，这种线性导轨轨身为8.5CM*6CM的U形钢集成了螺距为10MM的滚珠丝杠和2个滚道的导轨滑块，滚珠丝杠的精度非常高经实际测量反向间隙不超过0.005MM导轨与滑块的配合精度也非常高，做小机床非常适用。经实际工作，刚性很好完全符合加工需要。根据需要还可以加装第4轴。第4轴是转动轴，由步进电机带动蜗轮蜗杆机械转动并加装除隙装置。这样，即降低了步进电机每个脉冲使刀具旋转的角度，提高步进电机到旋转工作台的保持力距又提高了回转精度。3、动力部分该机床的另一优点是：机床动力箱部分与机床进给部分为可拆分结构，亦可重新组合。根据需要可把主轴头更换成24000转的高速电主轴，实现精雕功能。更换成激光头，实现激光雕刻。如果更换成电脉冲头就可实现电火...
