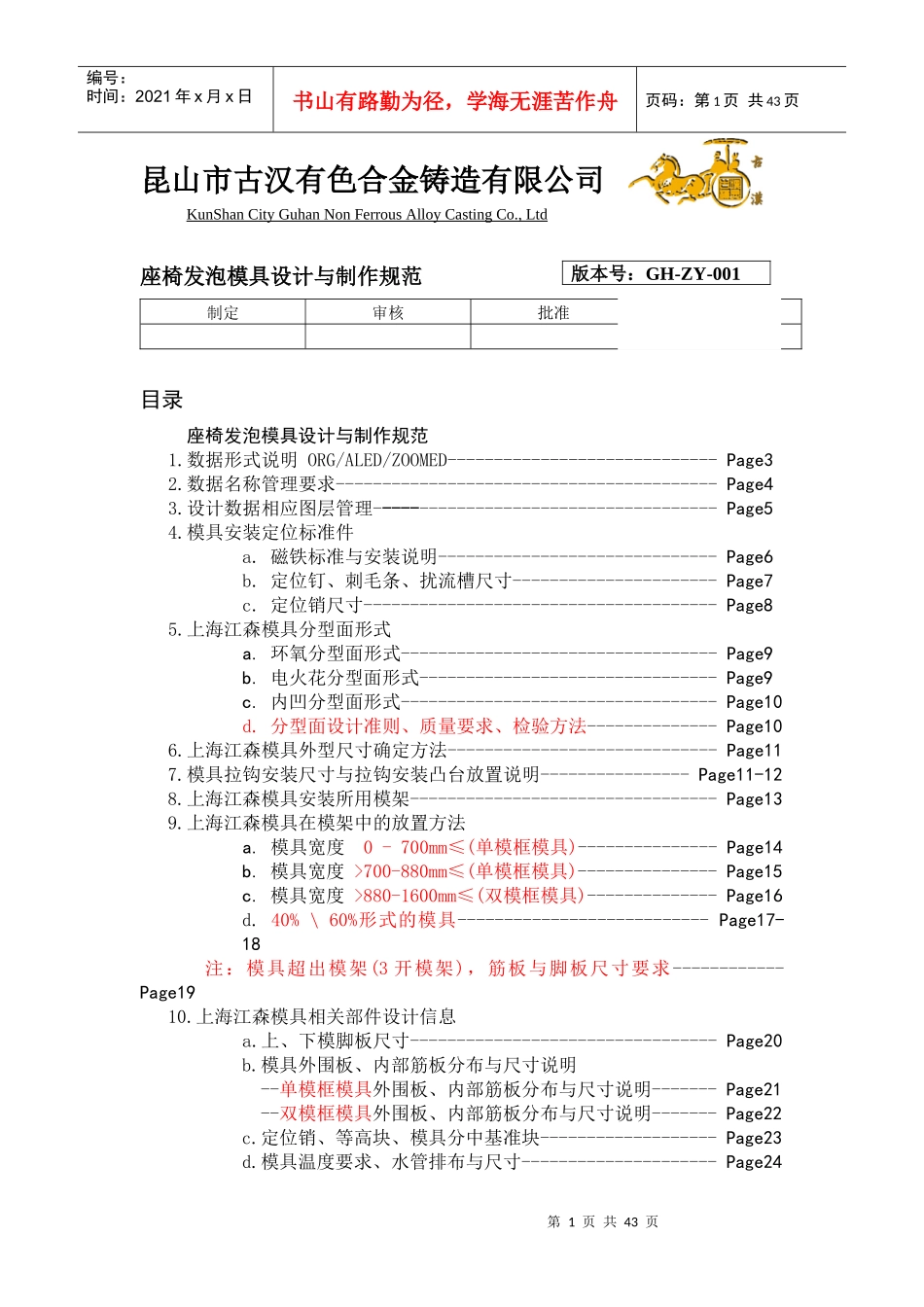

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页昆山市古汉有色合金铸造有限公司KunShanCityGuhanNonFerrousAlloyCastingCo.,Ltd座椅发泡模具设计与制作规范制定审核批准生效日期目录座椅发泡模具设计与制作规范1.数据形式说明ORG/ALED/ZOOMED-----------------------------Page32.数据名称管理要求-----------------------------------------Page43.设计数据相应图层管理-------------------------------------Page54.模具安装定位标准件a.磁铁标准与安装说明------------------------------Page6b.定位钉、刺毛条、扰流槽尺寸----------------------Page7c.定位销尺寸--------------------------------------Page85.上海江森模具分型面形式a.环氧分型面形式----------------------------------Page9b.电火花分型面形式--------------------------------Page9c.内凹分型面形式----------------------------------Page10d.分型面设计准则、质量要求、检验方法--------------Page106.上海江森模具外型尺寸确定方法-----------------------------Page117.模具拉钩安装尺寸与拉钩安装凸台放置说明----------------Page11-128.上海江森模具安装所用模架---------------------------------Page139.上海江森模具在模架中的放置方法a.模具宽度0-700mm≤(单模框模具)---------------Page14b.模具宽度>700-880mm≤(单模框模具)---------------Page15c.模具宽度>880-1600mm≤(双模框模具)--------------Page16d.40%\60%形式的模具---------------------------Page17-18注：模具超出模架(3开模架)，筋板与脚板尺寸要求------------Page1910.上海江森模具相关部件设计信息a.上、下模脚板尺寸---------------------------------Page20b.模具外围板、内部筋板分布与尺寸说明--单模框模具外围板、内部筋板分布与尺寸说明-------Page21--双模框模具外围板、内部筋板分布与尺寸说明-------Page22c.定位销、等高块、模具分中基准块-------------------Page23d.模具温度要求、水管排布与尺寸---------------------Page24版本号：GH-ZY-001第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页e.三片式气缸安装尺寸要求---------------------------Page25f.模具内外字牌尺寸信息:----外字牌、资产标牌、工厂牌号、内字牌---------Page26g.AutoVent装尺寸要求----------------------------Page27h.模具吊环安装尺寸要求---------------------------Page2811.模具铸件砂眼标准评定方法-----------------------------Page29-3112.模具型腔尺寸测量方法------------------------------------Page3213.镶块余量放置说明----------------------------------------Page3314.头枕、小模具代木翻砂拔模角度与方向--------------------Page3315.主模型翻砂--字牌加工与翻砂使用说明----------------------Page3416.头枕模具----骨架安装与定位------------------------------Page3517.发泡模具常用材料规格\主模型翻砂字体规格---------------Page3618.发泡模具气缸导柱与模架横梁尺寸关系----------------------Page3719.模具气缸安装凸台、预埋铁块与水管分布---------------------Page38第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页1.数据形式说明ORG/ALED/ZOOMED数据形式包含：ORG数据、ALED数据、ZOOMED数据---ORG数据:最终成品泡沫数据，1:1数据不含任何收缩。（托架与卡板检具设计制作的设计参照）---ALED数据：包含泡沫收缩的铝模数据。如：X1.018;Y1.018;Z1.025（模具数据的设计参照）---ZOOMED数据：包含铸造铝水收缩数据，用于加工生产铸造所用翻砂模如下关系：完成数据收缩放置，及时更改数据名称后辍。如上图所示第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页2.数据名称管理要求数据名称管理分为(1)、新模具设计数据名称管理(2)、模具数据更改与工艺更改名称管理---ALED数据：包含泡沫收缩的铝模数据。如...
