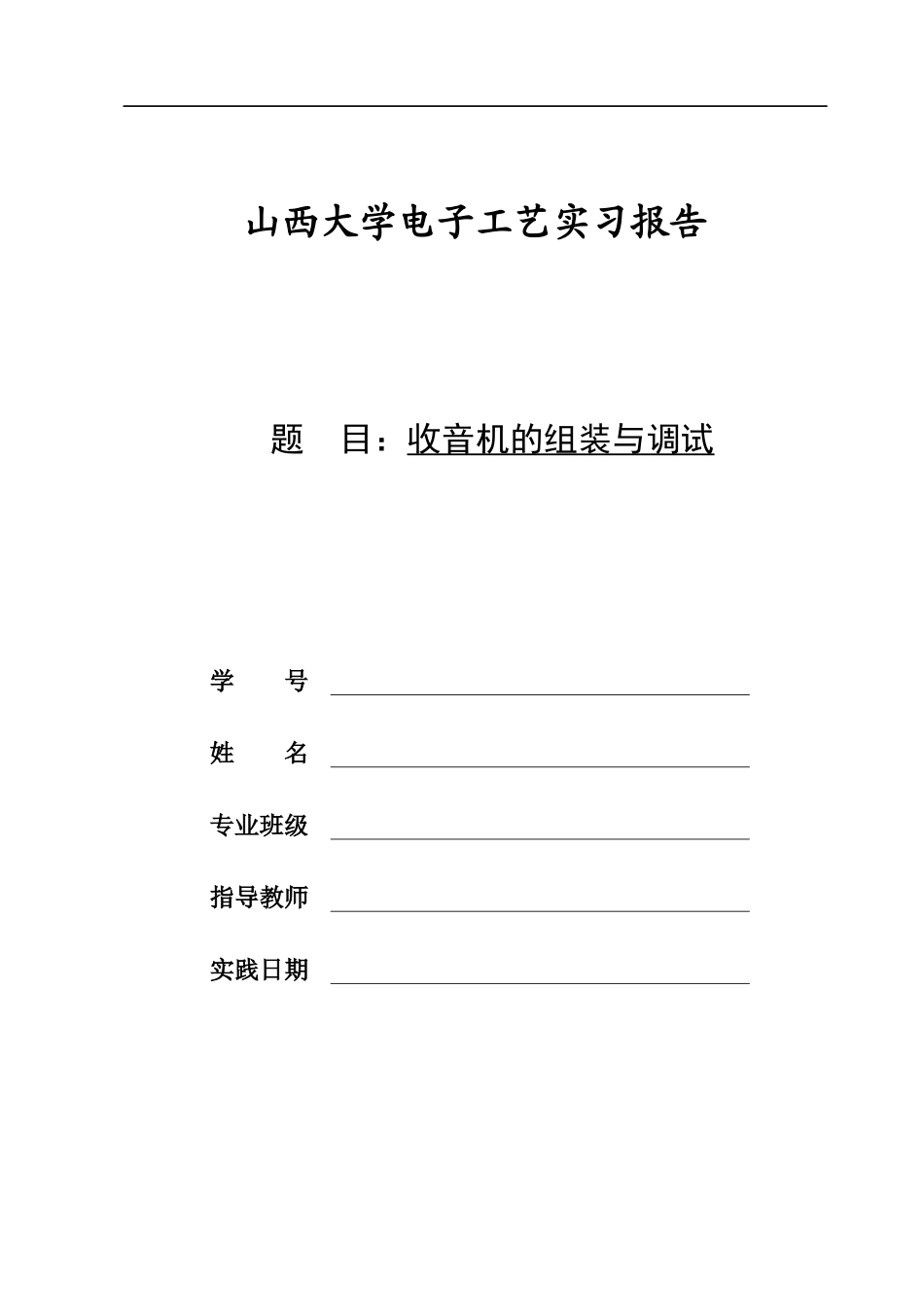

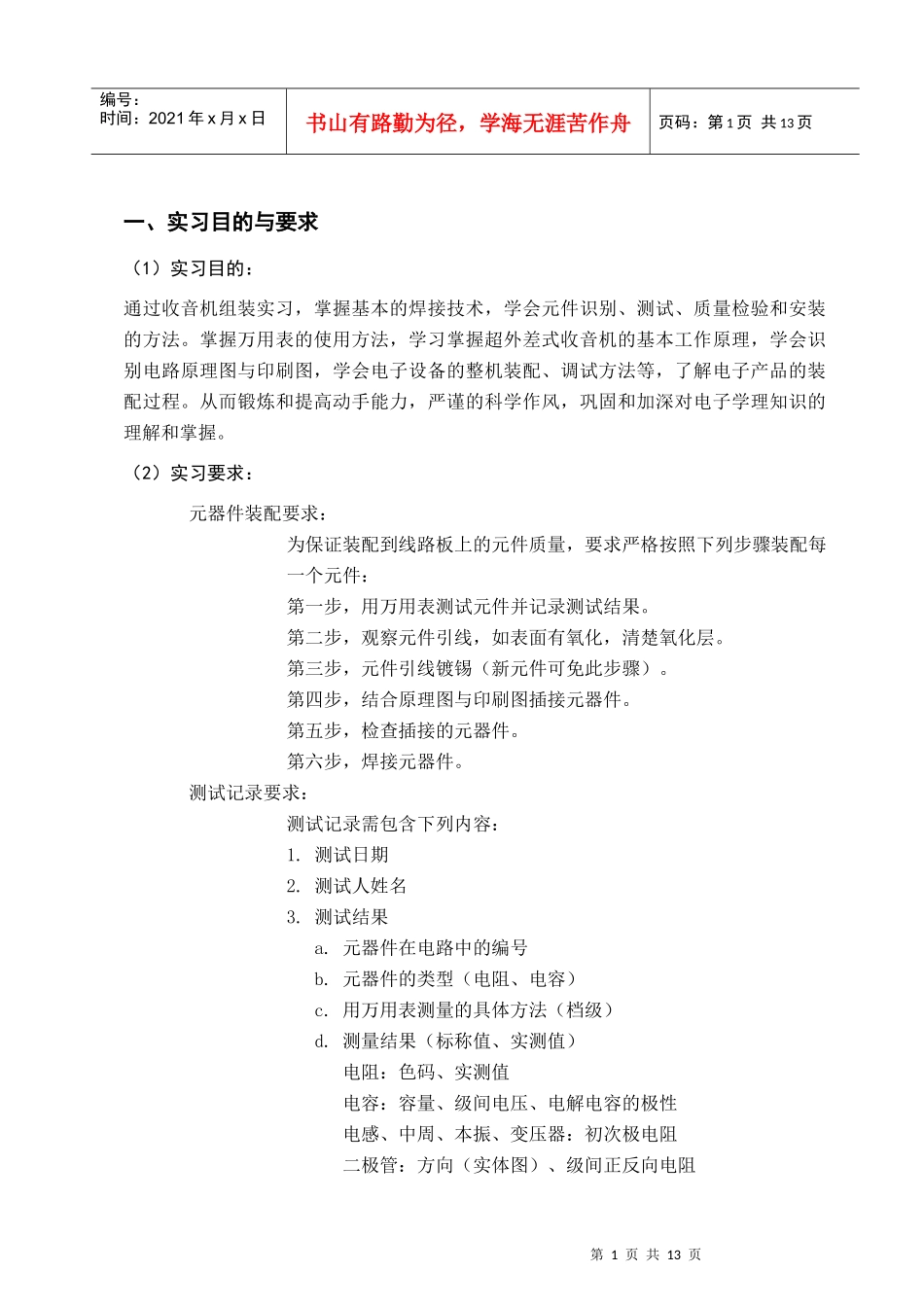

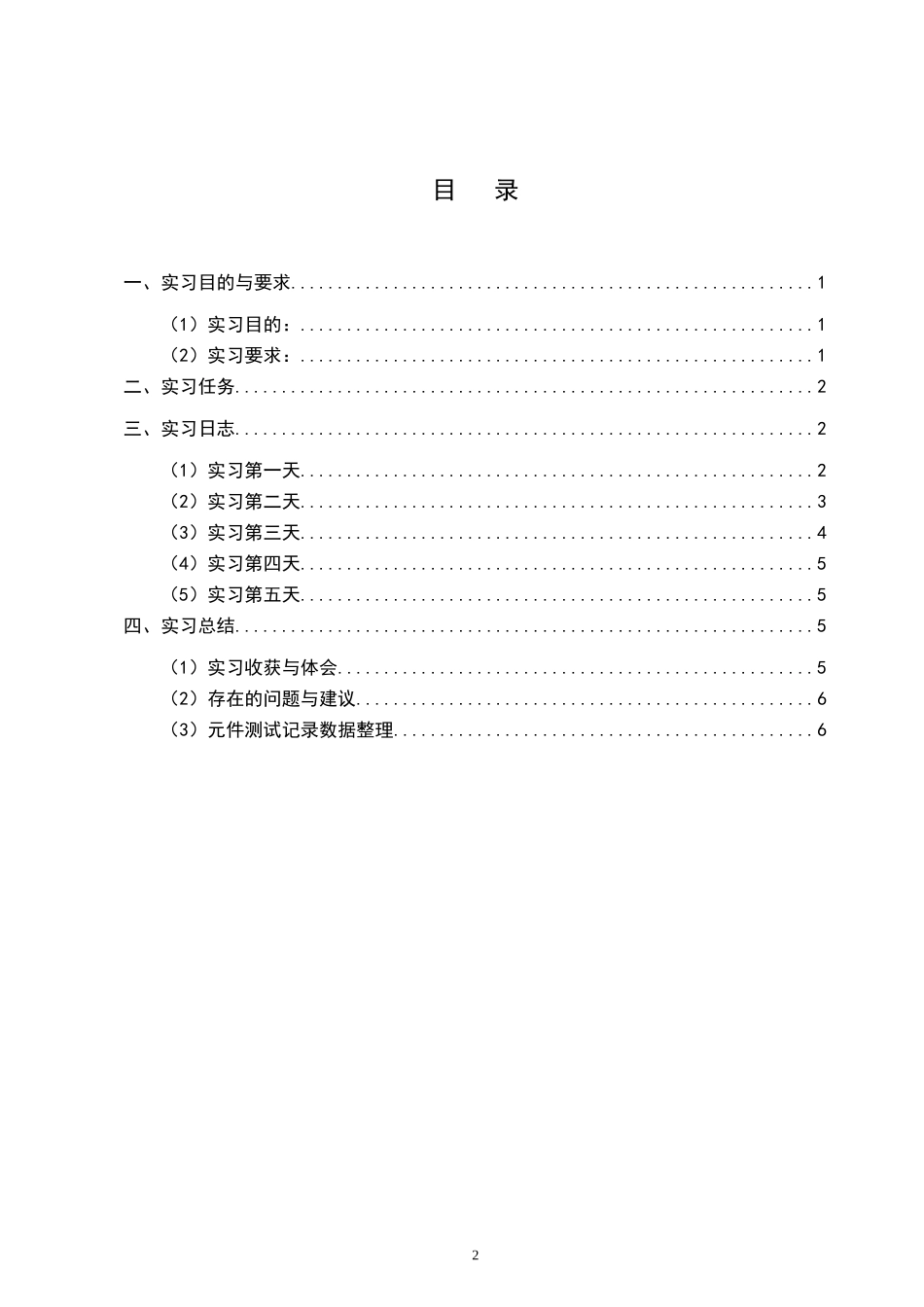

山西大学电子工艺实习报告题目：收音机的组装与调试学号姓名专业班级指导教师实践日期目录一、实习目的与要求........................................................1（1）实习目的：.......................................................1（2）实习要求：.......................................................1二、实习任务..............................................................2三、实习日志..............................................................2（1）实习第一天.......................................................2（2）实习第二天.......................................................3（3）实习第三天.......................................................4（4）实习第四天.......................................................5（5）实习第五天.......................................................5四、实习总结..............................................................5（1）实习收获与体会...................................................5（2）存在的问题与建议.................................................6（3）元件测试记录数据整理.............................................62第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一、实习目的与要求（1）实习目的：通过收音机组装实习，掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。掌握万用表的使用方法，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。（2）实习要求：元器件装配要求：为保证装配到线路板上的元件质量，要求严格按照下列步骤装配每一个元件：第一步，用万用表测试元件并记录测试结果。第二步，观察元件引线，如表面有氧化，清楚氧化层。第三步，元件引线镀锡（新元件可免此步骤）。第四步，结合原理图与印刷图插接元器件。第五步，检查插接的元器件。第六步，焊接元器件。测试记录要求：测试记录需包含下列内容：1.测试日期2.测试人姓名3.测试结果a.元器件在电路中的编号b.元器件的类型（电阻、电容）c.用万用表测量的具体方法（档级）d.测量结果（标称值、实测值）电阻：色码、实测值电容：容量、级间电压、电解电容的极性电感、中周、本振、变压器：初次极电阻二极管：方向（实体图）、级间正反向电阻第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页三极管：类型（PNP/NPN）、放大倍数、各级间正反向电阻第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页二、实习任务（1）焊接技术（2）元器件识别与测试（3）学习掌握收音机的工作原理，学习认识工作原理图和装配图（4）完成收音机的组装、调试与检修三、实习日志（1）实习第一天第一天的实习内容包括：掌握电烙铁的正确使用方法；掌握基本的焊接技术；学会识别不同的元器件；掌握元器件的不同安装方法（立插、平铺）；初步掌握万用表的使用方法。用电烙铁焊接元件是最基本的技术，也是基本的装配工艺，它对保证电子产品的质量起着关键的作用。焊接常用的工具和材料有电烙铁、带松香夹芯的焊锡丝、助焊剂、吸焊器、斜口钳（剪线钳）、万用表、镊子、通用电路板、各种类型的元器件。桌台上除了吸焊器，其他都已备全。经老师讲解，得知助焊剂能使焊锡和元件更好的焊接，一般用的最多的是松香或焊锡膏，这一次我们用的是焊锡膏，但焊锡膏使用时也会产生大量对人体有毒害的烟、气，会有刺鼻的气味，所以应尽量少用。电烙铁分内热式和外热式两种，内热式的电烙铁热利用率高、体积小、发热快、省电、重量轻，因此适宜于焊接电子元器件。电烙铁作用是对焊接点部位进行加热，加热时间的掌握是焊接技术的关键。焊接时间必须在1.5~4s内完成...
