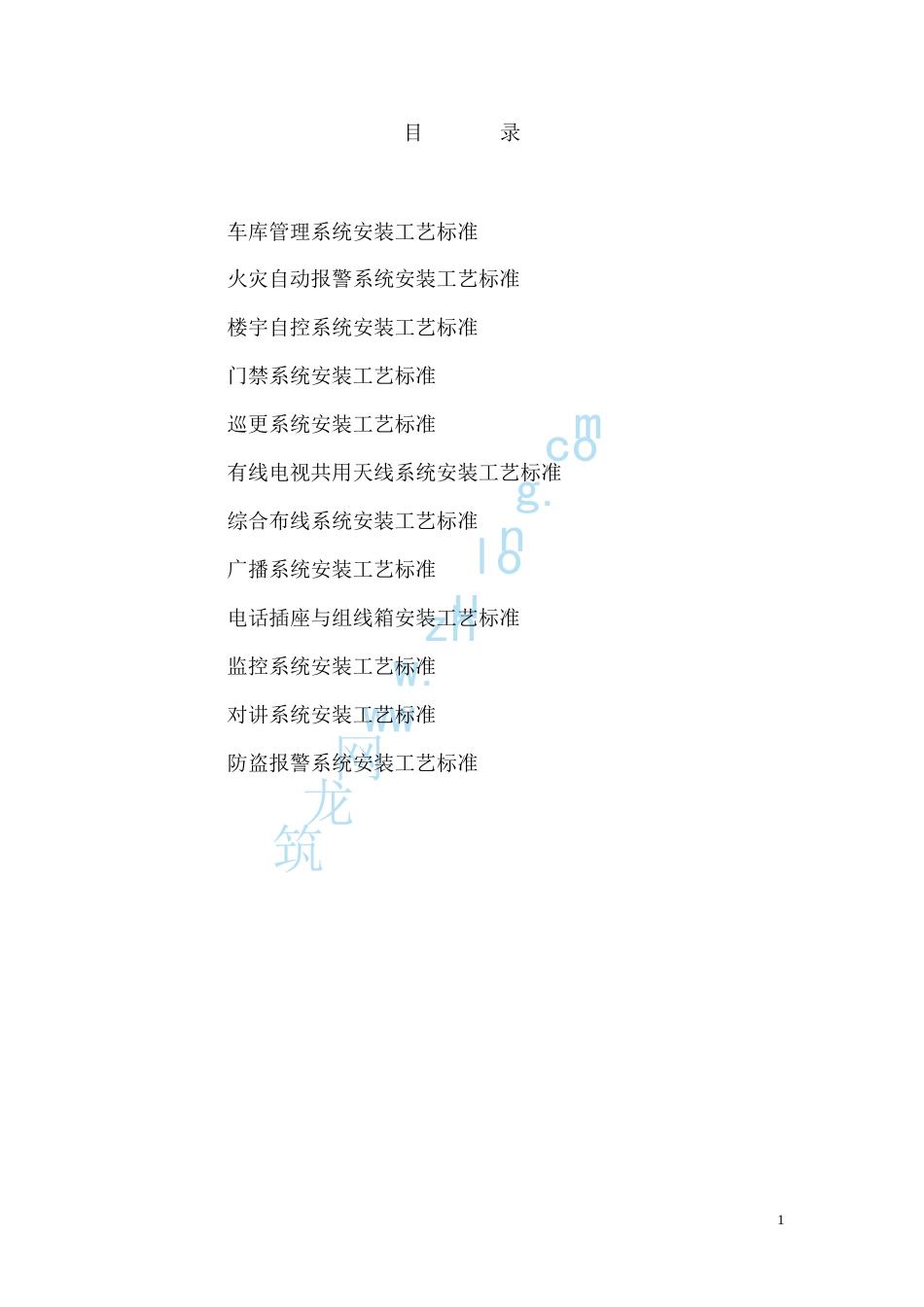

筑龙网弱电工程施工工艺标准筑龙网www.zhulong.com目录车库管理系统安装工艺标准火灾自动报警系统安装工艺标准楼宇自控系统安装工艺标准门禁系统安装工艺标准巡更系统安装工艺标准有线电视共用天线系统安装工艺标准综合布线系统安装工艺标准广播系统安装工艺标准电话插座与组线箱安装工艺标准监控系统安装工艺标准对讲系统安装工艺标准防盗报警系统安装工艺标准1龙网筑www.zhulong.com车库管理系统安装工艺标准1适用范围本标准适用于新建、扩建及改建的公用和民用建筑物内的车库管理系统安装工程2施工准备2.1材料2.1.1收费管理设备：电脑（收费管理软件）、打印机、不间断电源等。2.1.2出入口设备：读卡机、出票机、满位指示设备、自动闸门机、感应线圈等。2.1.3传输部分：分线箱、电线电缆等。2.1.4上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C认证，具有3C认证标识。如果是进口产品，则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查，方可安装。2.1.5镀锌材料：镀锌钢管、金属膨胀螺栓、金属软管。2.1.6其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。2.2机具设备2.2.1手电钻、冲击钻、梯子、水平尺、拉线、线坠。2.2.2克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。2.2.3250V兆欧表、500V兆欧表。2.3作业条件2.3.1收费亭土建工程应内装修完毕，门、窗、门锁装配齐全完整。2.3.2系统的管、箱、盒施工完毕，各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。3施工工艺3.1工艺流程：管路预埋线缆敷设出入口设备安装收费管理设备安装系统调试感应线圈安装3.2操作方法3.2.1管路预埋3.2.1.1参见相关管路预埋XXX标准内容。3.2.2感应线圈安装3.2.2.1环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要求。3.2.2.2线圈不应与车道垫层内的金属物体接触，距离环形线圈水平0.5m范围内、垂直向下0.1m内不应有其他金属物体或任何其他的电气线缆。3.2.2.3两组检测线圈的距离应符合设计要求，如无特殊规定，两相邻线圈的间距宜大于1m。2筑龙网www.zhulong.com3.2.2.4感应线圈的安装可采用木楔固定，线圈安装完毕后，需二次混凝土浇注，如图3.2.2-1感应线圈安装方法(1)和图3.2.2-2感应线圈安装方法(1)所示。感应线圈至控制设备间的引线感应线圈木楔打入混凝土内图3.2.2-1感应线圈安装方法(1)感应线圈木楔二次浇注混凝土基础图3.2.2-2感应线圈安装方法(1)3.2.2.5感应线圈采用开槽固定法安装如图3.2.2-3感应线圈安装方法（2）所示。感应线圈图3.2.2-2环形线圈安装方法(2)3.2.2.6环形线圈施工时应与土建专业密切配合，要求环形线圈至检测设备的连线应保持连续，中间不应有接头。3.2.3出、入口设备安装3.2.3.1对于采用红外光电式车辆出入检测的系统：（1）检测设备的安装应按照厂商提供的产品说明书进行。（2）两组检测装置的距离及高度应符合设计规定，如无特殊要求，两组检测装置的距离一般为1.5m±0.1m，安装高度一般为0.7m±0.02m。（3）收、发装置应相互对准且光轴上不应有固定的障碍物，接收装置应避免被阳光或强烈灯光直射。3.2.3.2读卡机、自动出票机及闸门机等设备的安装应在土建施工中应配合土建作好预埋工作，保证设备基础、地脚螺栓、电气管路的规格、出口位置符合设计要求。3.2.3.3读卡机、自动出票机及闸门机等设备的基础与设备一般使用地脚螺栓或膨胀螺栓进行3筑龙网www.zhulong.com固定，设备的安装应保证固定牢固可靠、平直，如图3.2.3-1出入口设备安装所示。管理房满位指示灯读卡机出票机闸门机车道环形线圈图3.2.3-1出入口设备安装3.2.4车库指示设备安装3.2.4.1在车库入口处可安装满位指示灯，在土建施工时应预留电气管路。3.2.4.2落地式满位指示灯可用地脚螺栓或膨胀螺栓固定于混凝土基座上。3.2.4.3壁装式满位指示灯安装高度宜大于2.2m。3.2.5收费管理设备安装3.2.5.1设备在安装前进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定...
