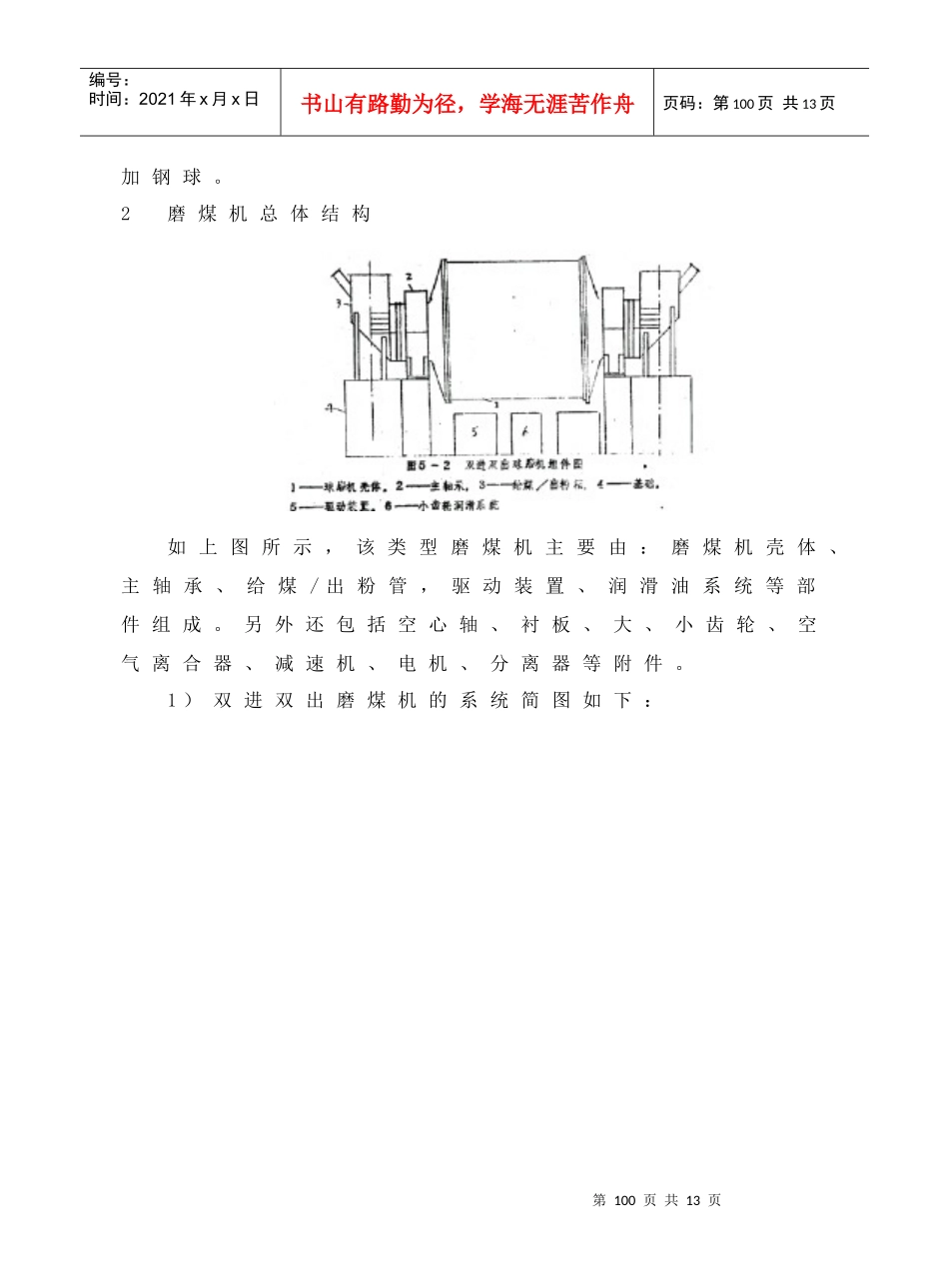

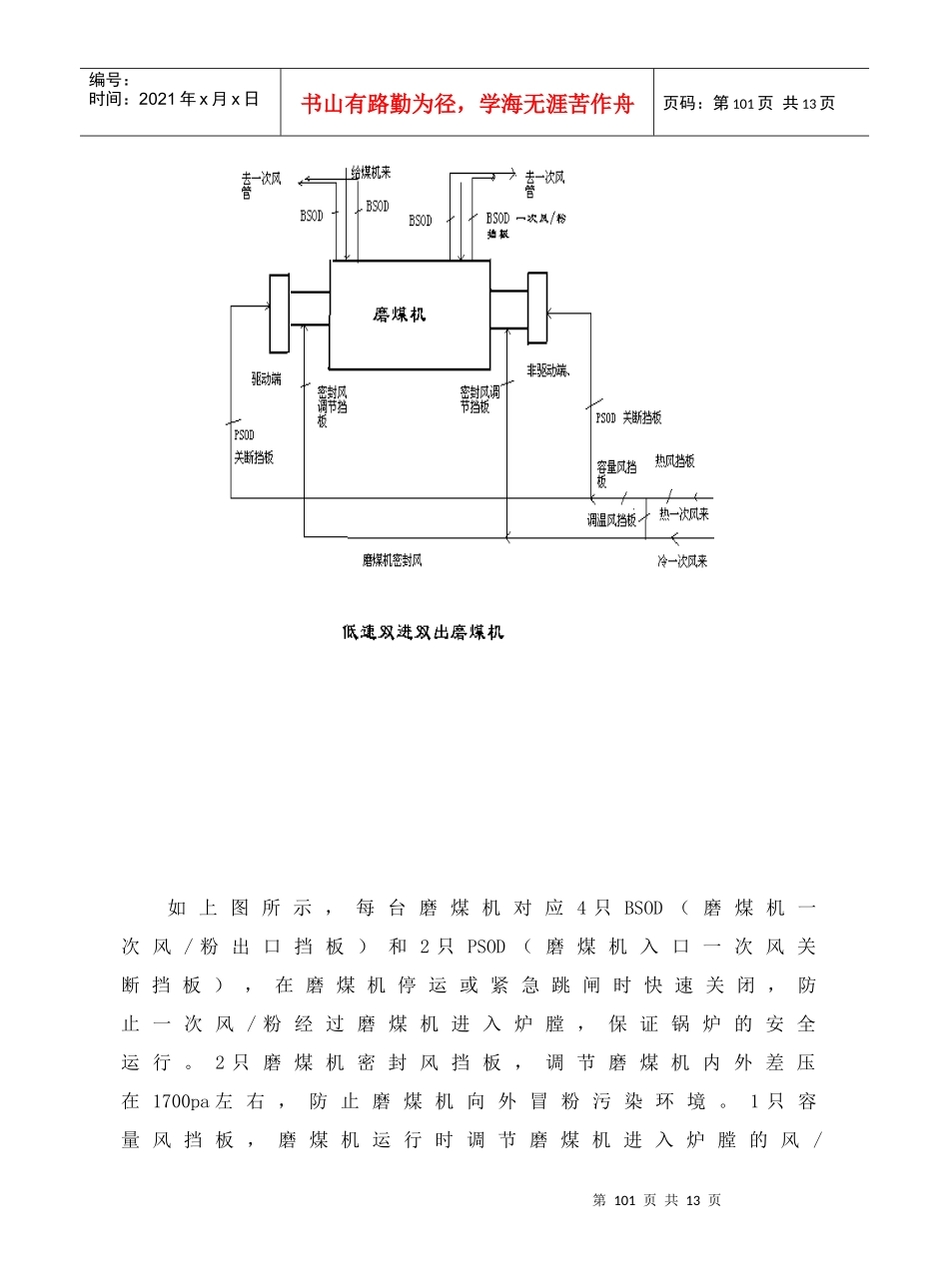

第99页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第99页共13页600MW机组双进双出磨煤机的结构原理及影响工作的主要因素尹立杰(山东诚信国电聊城项目监理部)摘要:本论文介绍了山东聊城发电厂二期双进双出钢球磨煤机的型号、性能及特点,以及分析影响磨煤机工作的主要因素,及有效的控制方法。通过上述内容的,对安装工程起到辅导性的作用。关键词:结构原理影响因素1概述近年来,随着我国进口锅炉投用的逐渐增多,与之相配套的制粉系统的形式也越来越多。双进双出低速滚筒式钢球磨煤机就是其中的一种。我国原来采用的低速钢球磨煤机一般均为单进单出式磨煤机,即单侧进煤单侧出风,而双进双出式磨煤机为双侧进煤双侧出风,较单侧进煤单侧出风磨煤机的效率有大大的提高。目前,国电聊城发电厂2×600MW二期工程机组所选用的制粉系统均为双进双出正压直吹低速滚筒式钢球磨煤机(BBD4360型)。该类型磨煤机由两端完全对称的给煤机进煤,由两端完全对称的分离器出粉,故称为双进双出球型磨煤机.由于磨煤机正压运行,在耳轴的固定部分和转动部分之间,密封风机提供反向压力以防止煤粉泄漏;磨煤机配制一套惰性置换系统,目的是在磨煤机运行条件要求的情况下向磨内进行充惰,一旦有着火报警,可以喷高压蒸汽进行灭火;磨煤机自身装有的一套加球系统,磨煤机无需停运的情况下,即可给磨煤机补第100页共13页第99页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第100页共13页加钢球。2磨煤机总体结构如上图所示,该类型磨煤机主要由:磨煤机壳体、主轴承、给煤/出粉管,驱动装置、润滑油系统等部件组成。另外还包括空心轴、衬板、大、小齿轮、空气离合器、减速机、电机、分离器等附件。1)双进双出磨煤机的系统简图如下:第101页共13页第100页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第101页共13页如上图所示,每台磨煤机对应4只BSOD(磨煤机一次风/粉出口挡板)和2只PSOD(磨煤机入口一次风关断挡板),在磨煤机停运或紧急跳闸时快速关闭,防止一次风/粉经过磨煤机进入炉膛,保证锅炉的安全运行。2只磨煤机密封风挡板,调节磨煤机内外差压在1700pa左右,防止磨煤机向外冒粉污染环境。1只容量风挡板,磨煤机运行时调节磨煤机进入炉膛的风/第102页共13页第101页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第102页共13页粉量大小。1只热风挡板和1只调温风挡板,用来调节控制磨煤机的出口温度在66˚C,保证磨煤机的安全稳定运行。(2)国电聊城发电厂2×600MW机组锅炉额定出力为2027T/H,配有上海重型机器厂有限公司制造的双进双出磨煤机6台。每台磨煤机对应4只(2对)燃烧器,整台锅炉共有24只燃烧器。下面以山东聊城发电厂600MW机组双进双出磨煤机为例,进一步对照说明。1)国电聊城发电厂2×600MW二期工程双进双出磨煤机相关参数:磨煤机本体型号:BBD4360型数量:6台筒体直径:4250mm筒体转速:16r/min筒体长度:6140mm铭牌出力:75t/h磨煤机出口温度:145℃煤粉细度R200:15%磨煤机电机额定功率:1600KW额定电流:A额定电压:6000V额定转速:992r/min给煤机型号:数量:第103页共13页第102页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第103页共13页12台型式:电子称重皮带式最大/最小给煤量:82.5/7.48t/h磨煤机其它规范项目单位规范制粉量t/h54.46煤粉细度%85(用200个网孔、75微米筛子)空气温度最大入口温度℃160(启动时)正常出口温度℃135—155最大出口温度℃172(正常运行)转速r/min16.77钢球装载量T103.01钢球尺寸mm60/50/40/25各种钢球量比例%35/29/21/15各种钢球量重量t36.05/29.9/21.6/15.5电动机电压kV6功率kW1400转速r/min992变速箱型号双轴、单级减速FZG-ISHSIZE15变比3.778:1第104页共13页第103页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第104页共13页输入转速rpm992输出转速rpm261气动离合器型号38VC1200DW偶合方式摩擦/压缩最大空气压力MPa0.85正常空气压力MPa0.68粗粉分离器型式svedala9'双锥型移动式...
