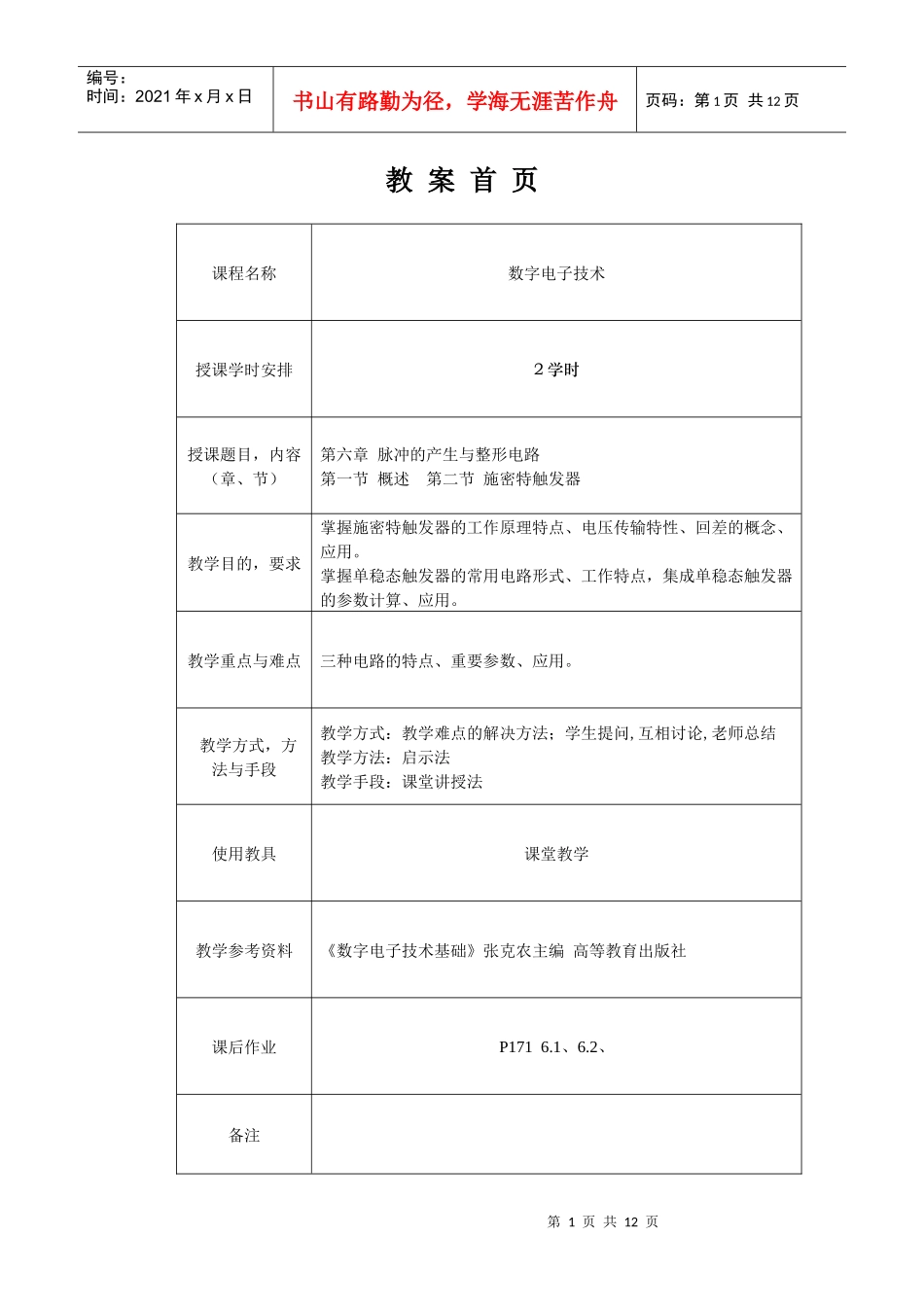

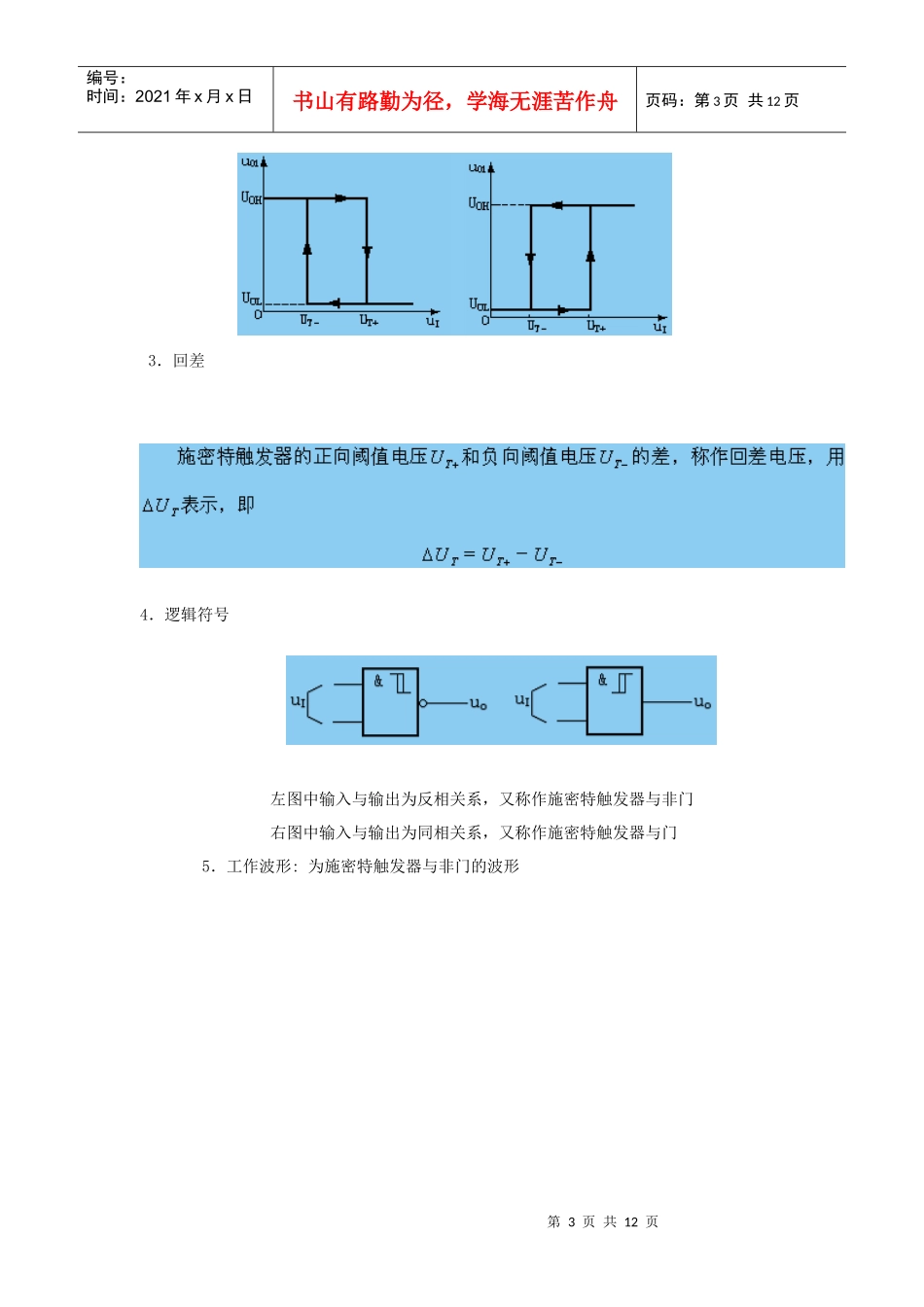

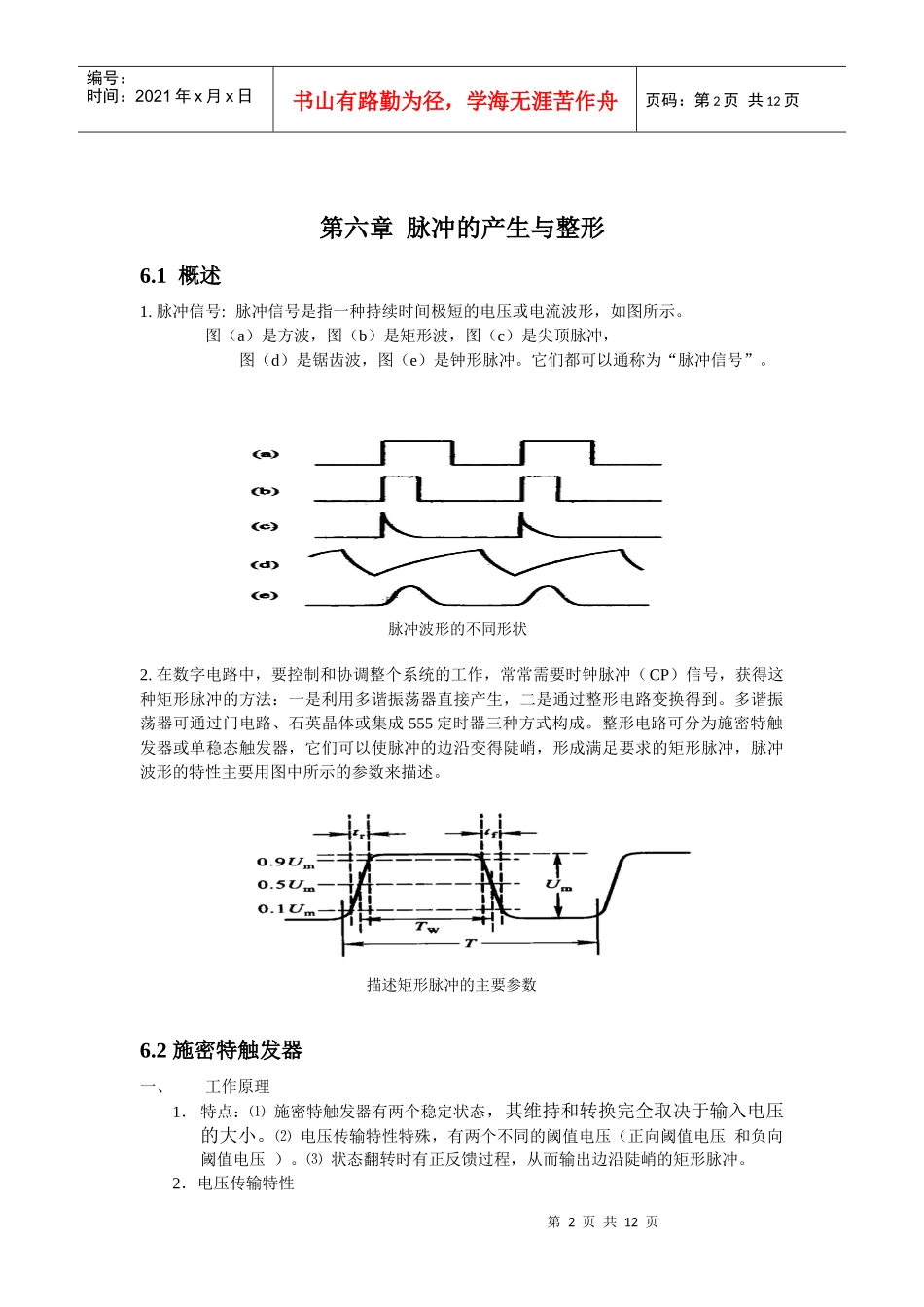

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页教案首页课程名称数字电子技术授课学时安排2学时授课题目，内容（章、节）第六章脉冲的产生与整形电路第一节概述第二节施密特触发器教学目的，要求掌握施密特触发器的工作原理特点、电压传输特性、回差的概念、应用。掌握单稳态触发器的常用电路形式、工作特点，集成单稳态触发器的参数计算、应用。教学重点与难点三种电路的特点、重要参数、应用。教学方式，方法与手段教学方式：教学难点的解决方法；学生提问,互相讨论,老师总结教学方法：启示法教学手段：课堂讲授法使用教具课堂教学教学参考资料《数字电子技术基础》张克农主编高等教育出版社课后作业P1716.1、6.2、备注第2页共12页第1页共12页脉冲波形的不同形状描述矩形脉冲的主要参数编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页第六章脉冲的产生与整形6.1概述1.脉冲信号:脉冲信号是指一种持续时间极短的电压或电流波形，如图所示。图（a）是方波，图（b）是矩形波，图（c）是尖顶脉冲，图（d）是锯齿波，图（e）是钟形脉冲。它们都可以通称为“脉冲信号”。2.在数字电路中，要控制和协调整个系统的工作，常常需要时钟脉冲（CP）信号，获得这种矩形脉冲的方法：一是利用多谐振荡器直接产生，二是通过整形电路变换得到。多谐振荡器可通过门电路、石英晶体或集成555定时器三种方式构成。整形电路可分为施密特触发器或单稳态触发器，它们可以使脉冲的边沿变得陡峭，形成满足要求的矩形脉冲，脉冲波形的特性主要用图中所示的参数来描述。6.2施密特触发器一、工作原理1．特点：⑴施密特触发器有两个稳定状态，其维持和转换完全取决于输入电压的大小。⑵电压传输特性特殊，有两个不同的阈值电压（正向阈值电压和负向阈值电压）。⑶状态翻转时有正反馈过程，从而输出边沿陡峭的矩形脉冲。2．电压传输特性第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3．回差4．逻辑符号左图中输入与输出为反相关系，又称作施密特触发器与非门右图中输入与输出为同相关系，又称作施密特触发器与门5．工作波形:为施密特触发器与非门的波形第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页二、施密特触发器的应用1．用于波形变换三角波、正弦波及其它不规则信号→矩形脉冲。如图所示为用施密特触发器将正弦波变换成同周期的矩形脉冲。2．用于脉冲整形第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页当传输的信号受到干扰而发生畸变时，可利用施密特触发器的回差特性，将受到干扰的信号整形成较好的矩形脉冲，如下图所示。3．用于脉冲幅度鉴别如输入信号为一组幅度不等的脉冲，可将输入幅度大于的脉冲信号选出来，而幅度小于的脉冲信号则去掉了。教案首页课程名称数字电子技术授课学时安排2学时授课题目，内容（章、节）第六章脉冲的产生与整形电路第三节单稳态触发器教学目的，要求掌握单稳态触发器的常用电路形式、工作特点，集成单稳态触发器的参数计算、应用。第6页共12页第5页共12页微分型单稳态触发器(b)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页教学重点与难点单稳态触发器的常用电路形式、工作特点教学方式，方法与手段教学方式：教学难点的解决方法；学生提问,互相讨论,老师总结教学方法：启示法教学手段：课堂讲授法使用教具教学参考资料《数字电子技术基础》张克农主编高等教育出版社课后作业P1716.5备注6.3单稳态触发器单稳态触发器有两个状态：一个是稳定状态，另一个是暂稳状态。当无触发脉冲输入时，单稳态触发器处于稳定状态；当有触发脉冲时，单稳态触发器将从稳定状态变为暂稳定状态，暂稳状态在保持一定时间后，能够自动返回到稳定状态。一．微分型单稳态触发器第7页共12页第6页共12页图(a)触发信号ui；(b)不可重触发输出波形；(c)可重触发输出波形ui(a)(b)(c)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
