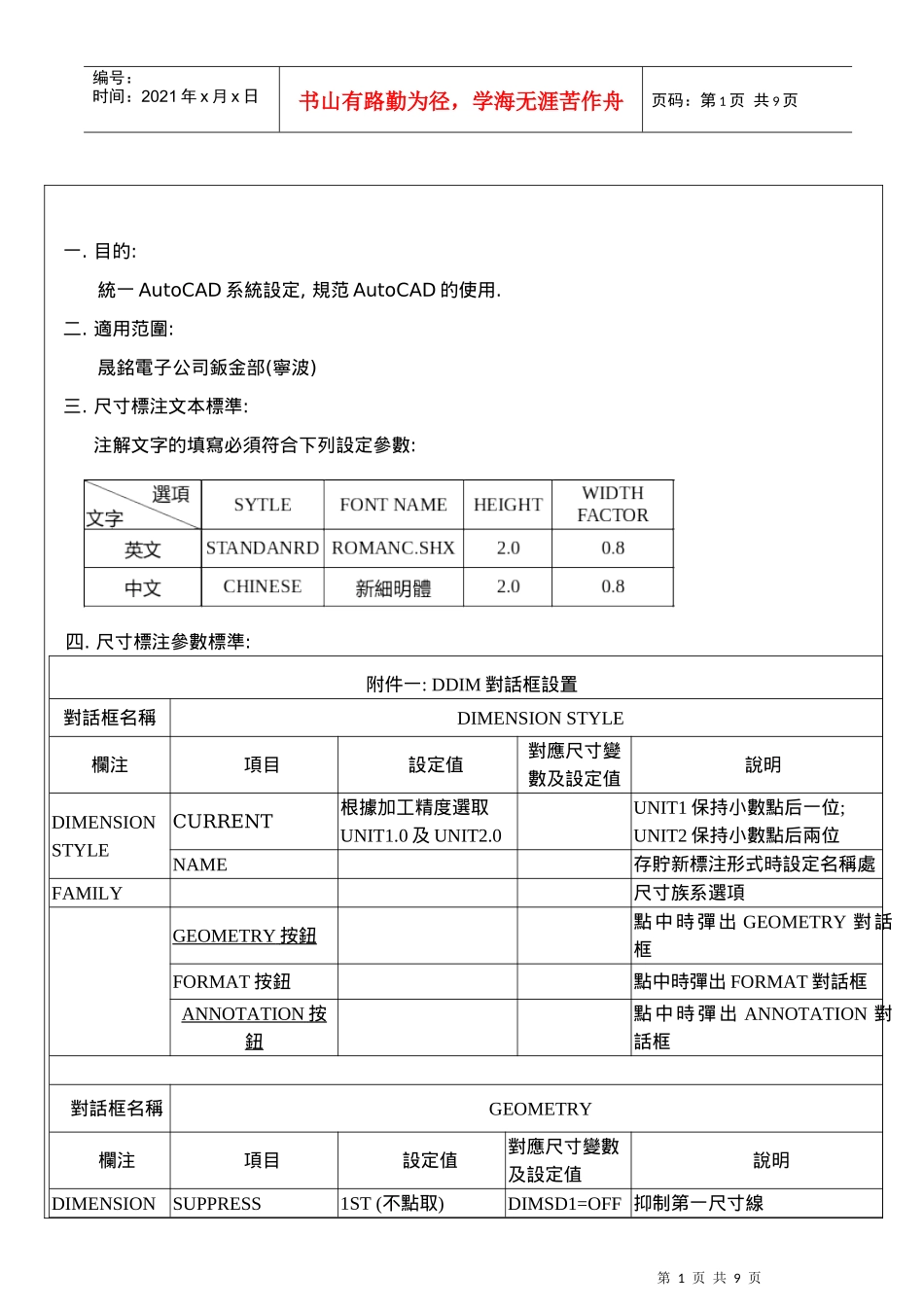

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一.目的:統一AutoCAD系統設定,規范AutoCAD的使用.二.適用范圍:晟銘電子公司鈑金部(寧波)三.尺寸標注文本標準:注解文字的填寫必須符合下列設定參數:四.尺寸標注參數標準:附件一:DDIM對話框設置對話框名稱DIMENSIONSTYLE欄注項目設定值對應尺寸變數及設定值說明DIMENSIONSTYLECURRENT根據加工精度選取UNIT1.0及UNIT2.0UNIT1保持小數點后一位;UNIT2保持小數點后兩位NAME存貯新標注形式時設定名稱處FAMILY尺寸族系選項GEOMETRY按鈕點中時彈出GEOMETRY對話框FORMAT按鈕點中時彈出FORMAT對話框ANNOTATION按鈕點中時彈出ANNOTATION對話框對話框名稱GEOMETRY欄注項目設定值對應尺寸變數及設定值說明DIMENSIONSUPPRESS1ST(不點取)DIMSD1=OFF抑制第一尺寸線第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页LINE2ND(不點取)DIMSD2=OFF抑制第二尺寸線EXTENSION0.0000當箭頭形式為標準設定箭頭時不能使用SPACING4DIMDLI=4基准標注形式時尺寸間的間距COLORBYLAYEREXTENSIONLINESUPPRESS1ST(不點取)DIMSE1=OFF抑制第一尺寸界線2ND(不點取)DIMSE2=OFF抑制第二尺寸界線EXTENSION0.5DIMEXE=0.5延伸線伸出尺寸線的延伸量ORIGINOFFSET0.5DIMEXO=0.5延伸線原點偏移量COLORBYLAYERARROWHEADS1STCLOSEDFILLED第一箭頭形式2NDCLOSEDFILLED第二箭頭形式SIZE2.00DIMASZ=2箭頭大小CENTERMARK點取圓標注時中心的形式LINE不點取NONE不點取SIZE1.00DIMCEN中心記號大小SCALEOVERALLSCALE1.00(設定)DIMSCALE與圖框縮放比例一致對話框名稱FORMAT欄注項目設定值對應尺寸變數及設定值說明USERDEFINED不點取FORCELINEINSIDE不點取DIMTOFL=OFFFITBESTFITDIMFIT=3DIMTAD=0HORIZONTALJUSTIFICATIONCENTEREDDIMTAD=1DIMJUST=0文字水平位置置中TEXTINSIDEHORIZONTAL不點取DIMTIH=0內標注文字水平控制(空)OUTSIDEHORIZONTAL不點取DIMTOH=0外標注文字水平控制(空)VERTICALJUSTIFICATIONCENTEREDDIMTAD=0文字垂直位置置中對話框名稱ANNOTATION第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页欄注項目設定值對應尺寸變數及設定值說明PRIMARYUNITSUNITS按鈕彈出PRIMARYUNITS對話框PREFIXDIMAPOST文字加前綴SUFFIXDIMPOST文字加后綴TOLERANCEMETHODDIMTOLDIMLIM公差形式確定(自定)UPPERVALUEDIMTP上公差值(自定)LOWERVALUEDIMTM下公差值(自定)JUSTIFICATIONMIDDLEDIMTOLJ=1公差位置確定HEIGHT1DIMFAC=1公差字高與標注文字字高之比值ALTERNATEUNITSENABLEUNITS替用單位選項一般不用該欄內容TEXTSTYLESTANDARDDIMTXSTY標注文字字形HEIGHT2.0DIMTXT=2.0文字字高設定根據實際情況設為2.0GAP0.5DIMGAP=0.5文字與標注線之間的距離COLORBYLAYERDIMCLRTROUNDOFF0DIMRND=0舍入值設定對話框名稱PRIMARYUNITS欄注項目設定值對應尺寸變數及設定值說明UNITSDECIMALDIMUNIT=2選用十進制標注方法DIMENSIONPRECISIONDIMDEC尺寸精度:尺寸形式為UNIT1時取0.0;尺寸形式為UNIT2時取0.00ZEROSUPPRESSIOMLEADING(不點取)DIMZIN=0零抑制選項TRAILING(不點取)0FEET(點取)0INCHES(點取)SCALELINEAR1.00當圖形有縮放時輸入相應縮放比例:圖形放大2倍時取0.5ANGLESDECIMALDEGREESDIMAUNIT=0角度單位,選十進制角度第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页TOLERANCEPRECISIONDIMTDEC公差精度:尺寸形式為UNIT1時取0.0尺寸形式為UNIT2時取0.00ZEROSUPPRESSIONLEADING(不點取)DIMTZIN=0公差零抑制選項TRAILING(不點取)0FEET(點取)0INCHES(點取):“注:“”項目欄有下劃線的內容在尺寸標注時,可以按需要更改設置,其它非下劃線內容平常情況下不得更改缺省設置.五.工程圖面尺寸標準作業標准第一次下料:尺寸標準作業標准說明:1第一次下料以相對坐標標注2相同孔徑大小的圓孔在圖面右下側圖框上角處標示前加工尺寸:標準作業標准第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页說明:1前加工...
