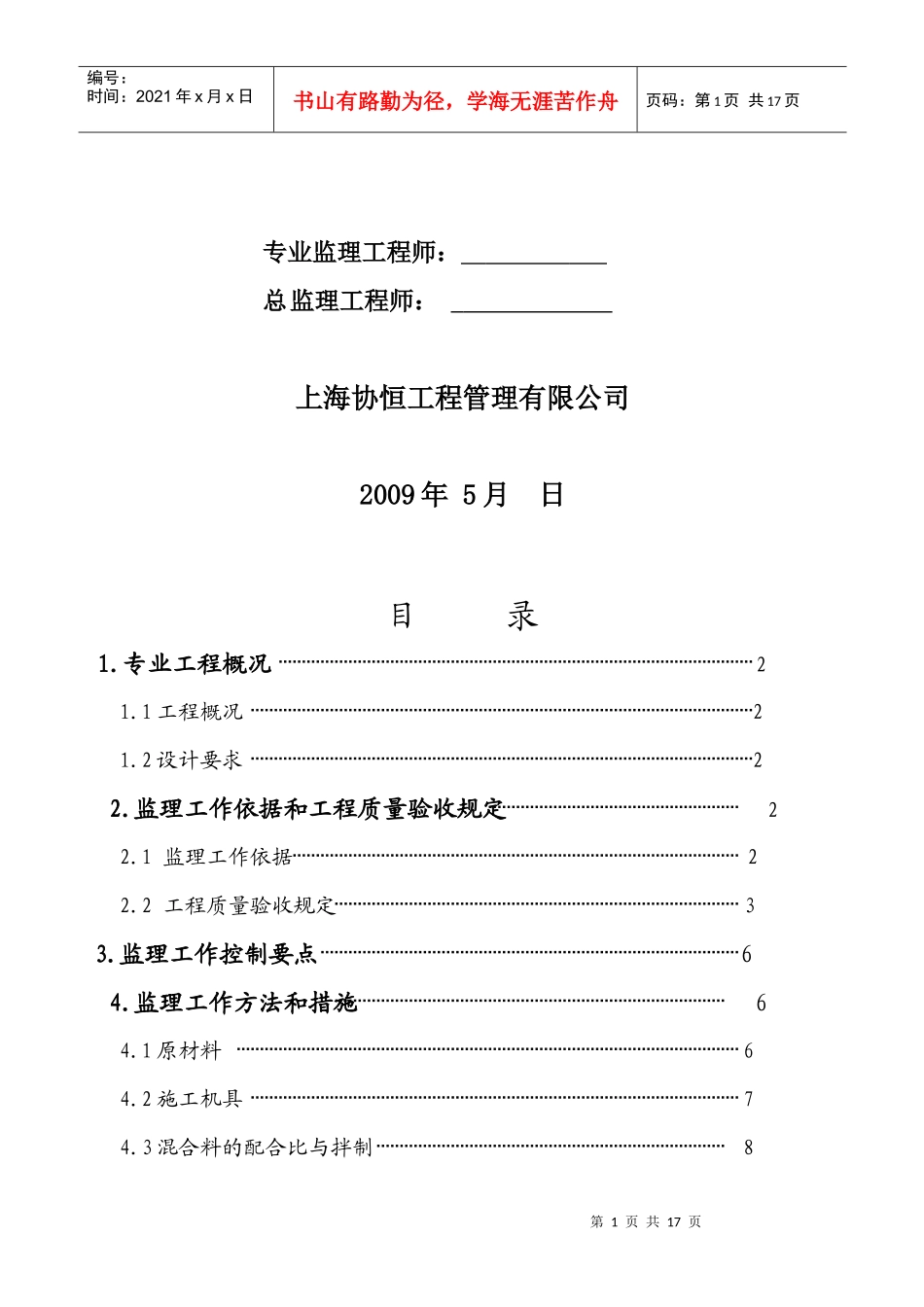

绿地望海CBD项目A块工程土钉墙监理实施细则第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页专业监理工程师：总监理工程师：上海协恒工程管理有限公司2009年5月日目录1.专业工程概况21.1工程概况21.2设计要求22.监理工作依据和工程质量验收规定22.1监理工作依据22.2工程质量验收规定33.监理工作控制要点64.监理工作方法和措施64.1原材料64.2施工机具74.3混合料的配合比与拌制8第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页4.4喷射前的准备工作84.5喷射作业94.6钢筋网喷射混凝土施工104.7施工质量监控要点104.8监理工作影像资料的管理125旁站监理工作136.安全生产的监理措施137附表141专业工程概况与特点1.1工程概况望海CBD项目A块拟建1幢33层商务楼和，2幢21层商务楼，1幢28层洒店公寓，及其他配套商业建筑，主楼地下两层，基坑开挖深度6.95米-8.35米，土钉墙支护工程基底标高为－M,±0.000相当于绝对标高。除最后一层土钉的角度为20°以外，其余均为10°，共打入5-6层土钉，挂ф6.5＠200×200的钢筋网片，喷80mm厚混凝土。（具体按设计要求）设计单位：总包单位：分包单位：监理单位：上海协恒工程管理有限公司；1.2设计要求1.2.1土钉墙的施工参照《基坑土钉支护技术规程》（CECSS96：97）有关规定执行。1.2.2土钉墙的施工必须遵循“边挖土、边支护”的原则；施工土钉墙必须与挖土密切配合；挖土必须遵循“分段、分层”的原则。分段长度25～30m，分层厚度根据每层土钉的间距取1.0～1.5m，严禁超挖，绝对禁止一挖到底。建议间隔施工，确保每一段的砼养护36小时。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页2监理工作依据和工程质量验收规定2.1监理工作依据2.1.1基坑围护设计施工图纸及设计交底、图纸会审纪要2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001）2.1.3《建筑地基基础工程施工质量验收规范》（GB50202—2002）2.1.4《工程测量规范》（GB50026-93）及《工程测量规范条文说明》（GB50026-93）2.1.5《锚杆喷射混凝土支护技术规范》（GB50086－2001）2.1.6《建筑施工安全检查标准》（JGJ59-99）2.1.7《建设工程监理规范》（GB50319－2000）2.1.8《建设工程项目管理规范》2.1.9监理合同、施工合同2.1.10其他有关的规范、规程及政府部门颁发的法律、法规等文件2.1.11经批准的施工组织设计（方案）2.2工程质量验收规定2.2.1根据《建筑工程施工质量验收统一标准》中的划分要求，本工程作为一个分项工程进行验收；2.2.2原材料与混合料的检查应遵守下列规定：2.2.2.1每批材料到达工地后，应按有关要求进行质量检查，合格后方可使用。2.2.2.2喷射混凝土的混合料和锚杆用的水泥砂浆的配合比以及拌和的均匀性，每工作班检查次数不得少于两次；条件变化时应及时检查。2.2.3喷射混凝土抗压强度的检查应遵守下列规定：2.2.3.1喷射混凝土必须做抗压强度试验；当设计有其他要求时，可增做相应的性能试验。2.2.3.2检查喷射混凝土抗压强度所需的试块在工程施工中抽样制取。试块数量，每喷射50～100L混合料或混合料小于50L的独立工程，不得少于一组，每组试块不得少于3个；材料或配合比变更时，应另作一组。2.2.3.3检查喷射混凝土抗压强度的标准试块应在一定规格的喷射混凝土板件上切割制取。试块边长为100mm的立方体，在标准养护条件下养护28ｄ，用标准试验方法测得的极限抗压强度，并乘以0.95的系数。喷射混凝土抗压强度标准试块制作方法详见附录1。2.2.3.4当不具备制作抗压强度标准试块条件时，也可采用下列方法制作试块，检查喷射混凝土抗压强度：2.2.3.4.1按本细则附录1的要求喷制混凝土大板，在标准养护条件下养护7d后，用钻芯第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页机在大板上钻取芯样的方法制作试块。芯样边缘至大板周边的最小距离不应小于50ｍｍ。芯样的加工与试验方法应符合《钻取芯样法测定结构混凝土抗压强度技术规程》YBJ209的有关要求。2.2.3.4.2亦可直接向边长...
