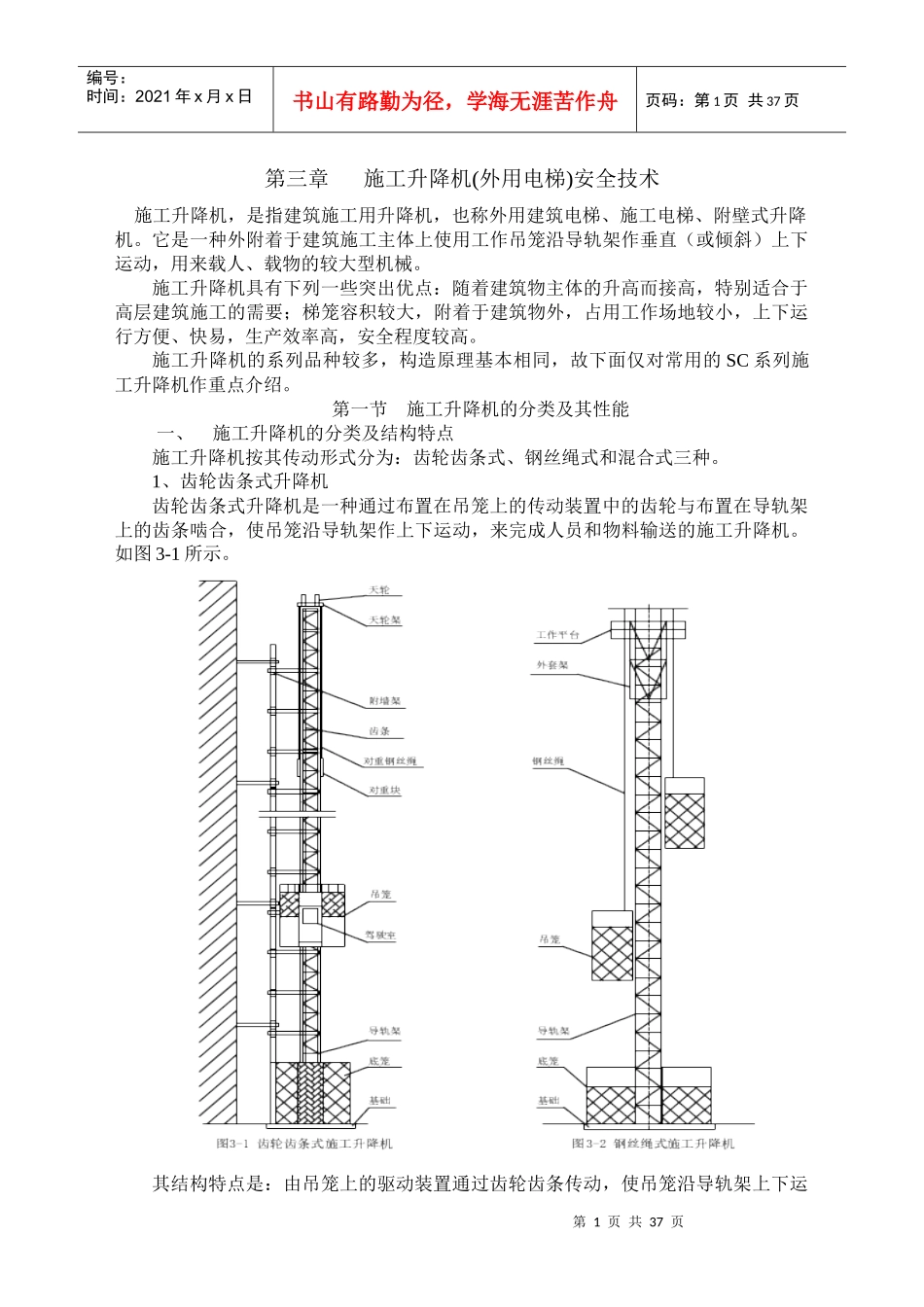

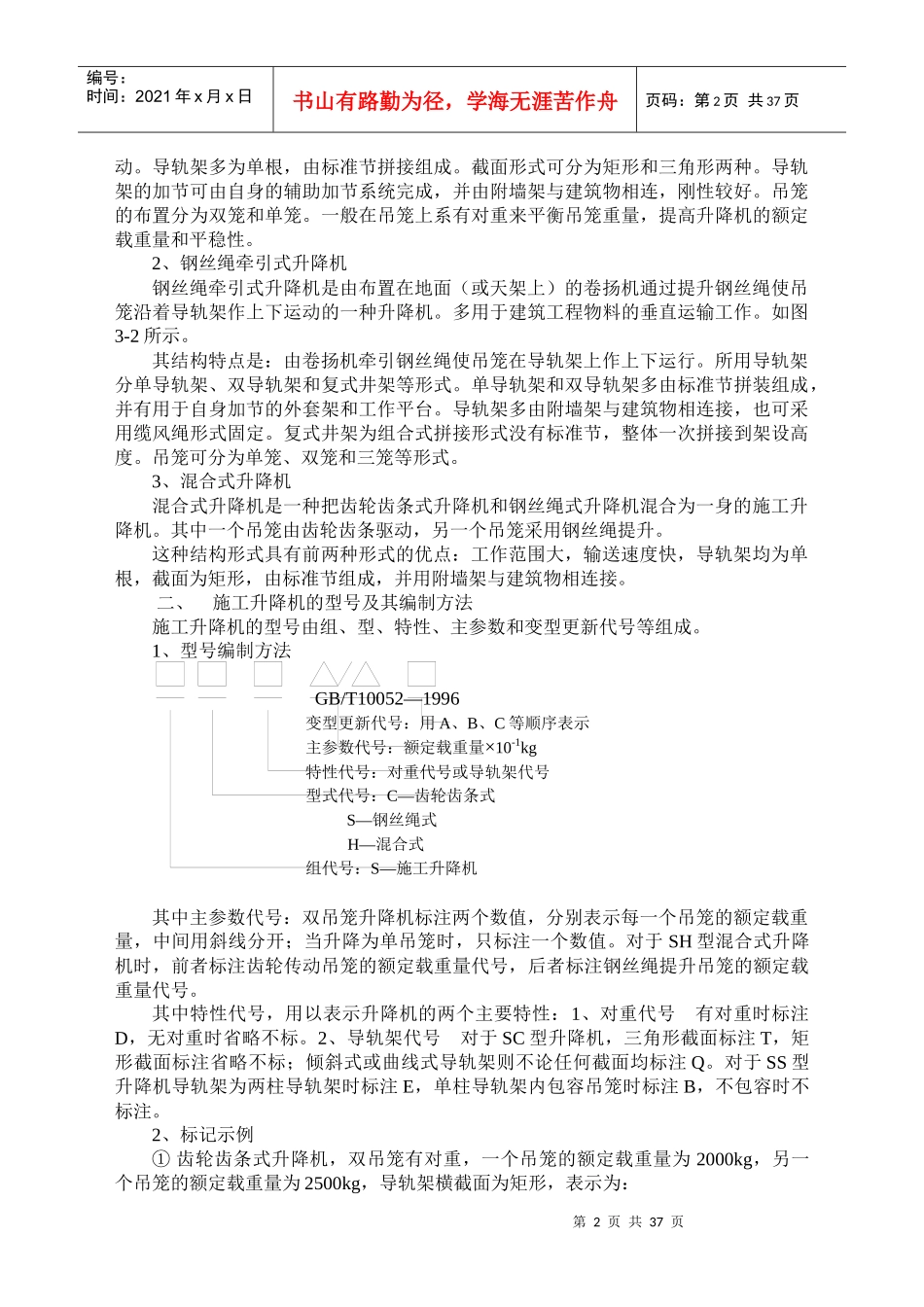

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页第三章施工升降机(外用电梯)安全技术施工升降机，是指建筑施工用升降机，也称外用建筑电梯、施工电梯、附壁式升降机。它是一种外附着于建筑施工主体上使用工作吊笼沿导轨架作垂直（或倾斜）上下运动，用来载人、载物的较大型机械。施工升降机具有下列一些突出优点：随着建筑物主体的升高而接高，特别适合于高层建筑施工的需要；梯笼容积较大，附着于建筑物外，占用工作场地较小，上下运行方便、快易，生产效率高，安全程度较高。施工升降机的系列品种较多，构造原理基本相同，故下面仅对常用的SC系列施工升降机作重点介绍。第一节施工升降机的分类及其性能一、施工升降机的分类及结构特点施工升降机按其传动形式分为：齿轮齿条式、钢丝绳式和混合式三种。1、齿轮齿条式升降机齿轮齿条式升降机是一种通过布置在吊笼上的传动装置中的齿轮与布置在导轨架上的齿条啮合，使吊笼沿导轨架作上下运动，来完成人员和物料输送的施工升降机。如图3-1所示。其结构特点是：由吊笼上的驱动装置通过齿轮齿条传动，使吊笼沿导轨架上下运第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页动。导轨架多为单根，由标准节拼接组成。截面形式可分为矩形和三角形两种。导轨架的加节可由自身的辅助加节系统完成，并由附墙架与建筑物相连，刚性较好。吊笼的布置分为双笼和单笼。一般在吊笼上系有对重来平衡吊笼重量，提高升降机的额定载重量和平稳性。2、钢丝绳牵引式升降机钢丝绳牵引式升降机是由布置在地面（或天架上）的卷扬机通过提升钢丝绳使吊笼沿着导轨架作上下运动的一种升降机。多用于建筑工程物料的垂直运输工作。如图3-2所示。其结构特点是：由卷扬机牵引钢丝绳使吊笼在导轨架上作上下运行。所用导轨架分单导轨架、双导轨架和复式井架等形式。单导轨架和双导轨架多由标准节拼装组成，并有用于自身加节的外套架和工作平台。导轨架多由附墙架与建筑物相连接，也可采用缆风绳形式固定。复式井架为组合式拼接形式没有标准节，整体一次拼接到架设高度。吊笼可分为单笼、双笼和三笼等形式。3、混合式升降机混合式升降机是一种把齿轮齿条式升降机和钢丝绳式升降机混合为一身的施工升降机。其中一个吊笼由齿轮齿条驱动，另一个吊笼采用钢丝绳提升。这种结构形式具有前两种形式的优点：工作范围大，输送速度快，导轨架均为单根，截面为矩形，由标准节组成，并用附墙架与建筑物相连接。二、施工升降机的型号及其编制方法施工升降机的型号由组、型、特性、主参数和变型更新代号等组成。1、型号编制方法GB/T10052—1996变型更新代号：用A、B、C等顺序表示主参数代号：额定载重量×10-1kg特性代号：对重代号或导轨架代号型式代号：C—齿轮齿条式S—钢丝绳式H—混合式组代号：S—施工升降机其中主参数代号：双吊笼升降机标注两个数值，分别表示每一个吊笼的额定载重量，中间用斜线分开；当升降为单吊笼时，只标注一个数值。对于SH型混合式升降机时，前者标注齿轮传动吊笼的额定载重量代号，后者标注钢丝绳提升吊笼的额定载重量代号。其中特性代号，用以表示升降机的两个主要特性：1、对重代号有对重时标注D，无对重时省略不标。2、导轨架代号对于SC型升降机，三角形截面标注T，矩形截面标注省略不标；倾斜式或曲线式导轨架则不论任何截面均标注Q。对于SS型升降机导轨架为两柱导轨架时标注E，单柱导轨架内包容吊笼时标注B，不包容时不标注。2、标记示例①齿轮齿条式升降机，双吊笼有对重，一个吊笼的额定载重量为2000kg，另一个吊笼的额定载重量为2500kg，导轨架横截面为矩形，表示为：第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页施工升降机SCD200/250GB/T10052——1996②单吊笼额定载重量为1000kg，导轨架为矩形，无对重的齿轮齿条式升降机，标记为：施工升降机SC100GB/T10052——1996③钢丝绳式升降机，单柱导轨架横截面为矩形，内包容一个吊笼额定载重量为3200kg，第一次变型更新，表示为：施工升降机SSB320AGB/T10...
