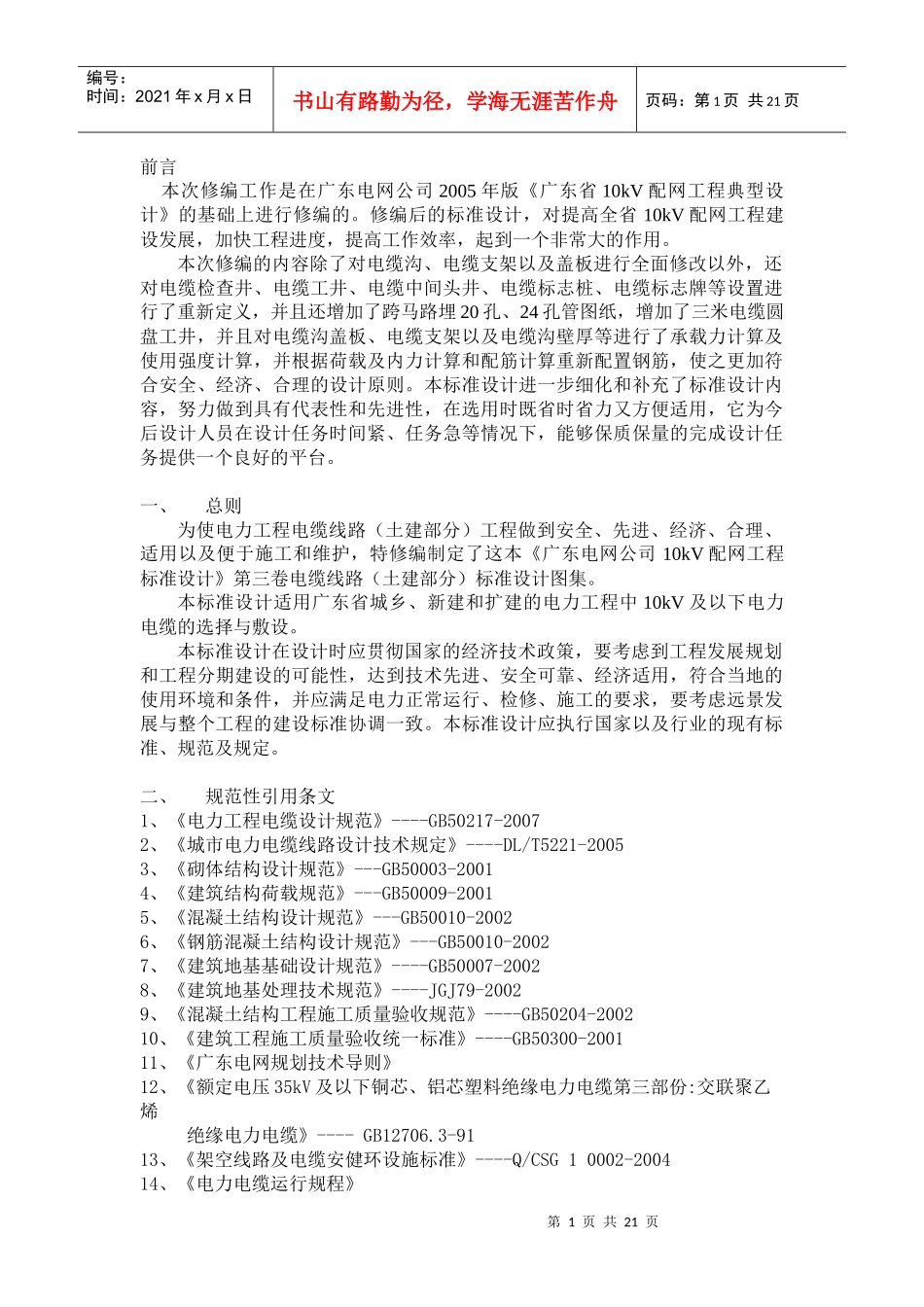

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页前言本次修编工作是在广东电网公司2005年版《广东省10kV配网工程典型设计》的基础上进行修编的。修编后的标准设计，对提高全省10kV配网工程建设发展，加快工程进度，提高工作效率，起到一个非常大的作用。本次修编的内容除了对电缆沟、电缆支架以及盖板进行全面修改以外，还对电缆检查井、电缆工井、电缆中间头井、电缆标志桩、电缆标志牌等设置进行了重新定义，并且还增加了跨马路埋20孔、24孔管图纸，增加了三米电缆圆盘工井，并且对电缆沟盖板、电缆支架以及电缆沟壁厚等进行了承载力计算及使用强度计算，并根据荷载及内力计算和配筋计算重新配置钢筋，使之更加符合安全、经济、合理的设计原则。本标准设计进一步细化和补充了标准设计内容，努力做到具有代表性和先进性，在选用时既省时省力又方便适用，它为今后设计人员在设计任务时间紧、任务急等情况下，能够保质保量的完成设计任务提供一个良好的平台。一、总则为使电力工程电缆线路（土建部分）工程做到安全、先进、经济、合理、适用以及便于施工和维护，特修编制定了这本《广东电网公司10kV配网工程标准设计》第三卷电缆线路（土建部分）标准设计图集。本标准设计适用广东省城乡、新建和扩建的电力工程中10kV及以下电力电缆的选择与敷设。本标准设计在设计时应贯彻国家的经济技术政策，要考虑到工程发展规划和工程分期建设的可能性，达到技术先进、安全可靠、经济适用，符合当地的使用环境和条件，并应满足电力正常运行、检修、施工的要求，要考虑远景发展与整个工程的建设标准协调一致。本标准设计应执行国家以及行业的现有标准、规范及规定。二、规范性引用条文1、《电力工程电缆设计规范》----GB50217-20072、《城市电力电缆线路设计技术规定》----DL/T5221-20053、《砌体结构设计规范》---GB50003-20014、《建筑结构荷载规范》---GB50009-20015、《混凝土结构设计规范》---GB50010-20026、《钢筋混凝土结构设计规范》---GB50010-20027、《建筑地基基础设计规范》----GB50007-20028、《建筑地基处理技术规范》----JGJ79-20029、《混凝土结构工程施工质量验收规范》----GB50204-200210、《建筑工程施工质量验收统一标准》----GB50300-200111、《广东电网规划技术导则》12、《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第三部份:交联聚乙烯绝缘电力电缆》----GB12706.3-9113、《架空线路及电缆安健环设施标准》----Q/CSG10002-200414、《电力电缆运行规程》第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页15、《广东电网公司关于10kV配网标准设计的指导原则和要求》本标准设计除应符合以上规范和规定外尚应符合国家现行有关标准的规定。三、电力电缆线路的特点由于城市的发展，使得城市的用电密度提高，用电量愈来愈大，而架空导线又要受到大中城市地面空间、环境保护以及安全的限制，所以输配电线路只能采用电缆进入地下。一些大型文化体育场馆、变电所，特别是变电站，受地形、环境和建筑的限制，使得进出线走廊拥挤，架空线路方案难以实施，因此只能采用电力电缆线路作为进出线，并发展成为电缆配电网络。电力电缆线路一般埋于土壤或敷设于管道、沟道、隧道中，优点是占用地面空间少，受气候和周围环境条件的影响小，供电可靠，安全性高，运行简单方便，维护费用低，市容整齐美观。四、电力电缆线路设计应用范围大城市中心区、高层建筑密集地区、重要的商业繁华路段；重点风景旅游区；现代化工厂企业以及大型文化馆、体育馆、酒店以及交通单位，对供电可靠性有特殊要求，需使用电缆线路供电的重要用户；输配电线路跨越江河湖海等不能使用架空导线时，必须采用在桥上或水下敷设电力电缆。还有技术上难以解决的严重腐蚀地段；易受热带风暴袭击的沿海地区，主要城市的重要供电区域都应考虑采用电力电缆。电力电缆作为输配电线路可分为三大类:(1)地下输配电线路。这种线路的电缆敷设方式有：直埋式、沟道式、隧道式、管道式。(2)水下输配电线路。水下输配电线路是将此电缆敷设于...
