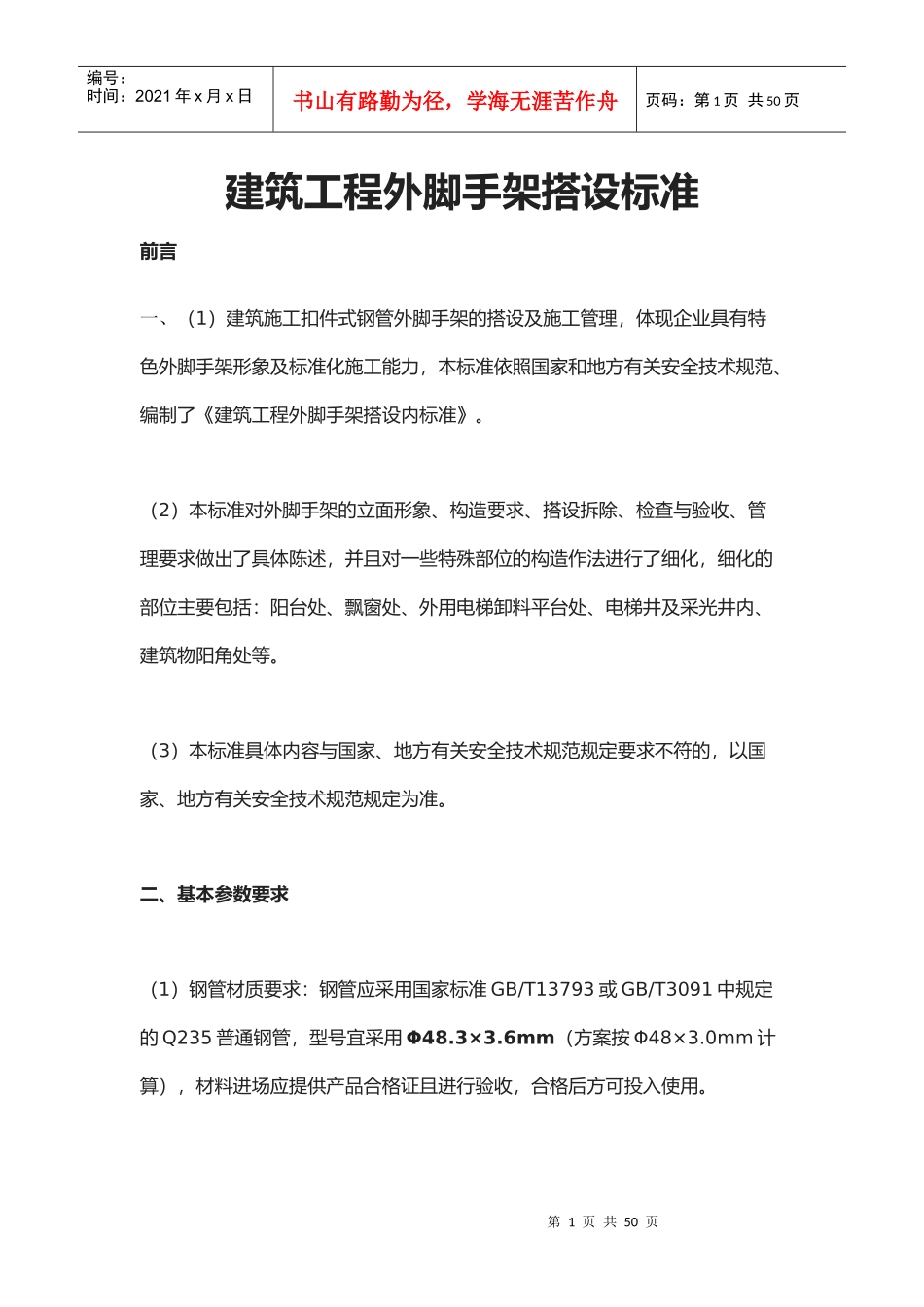

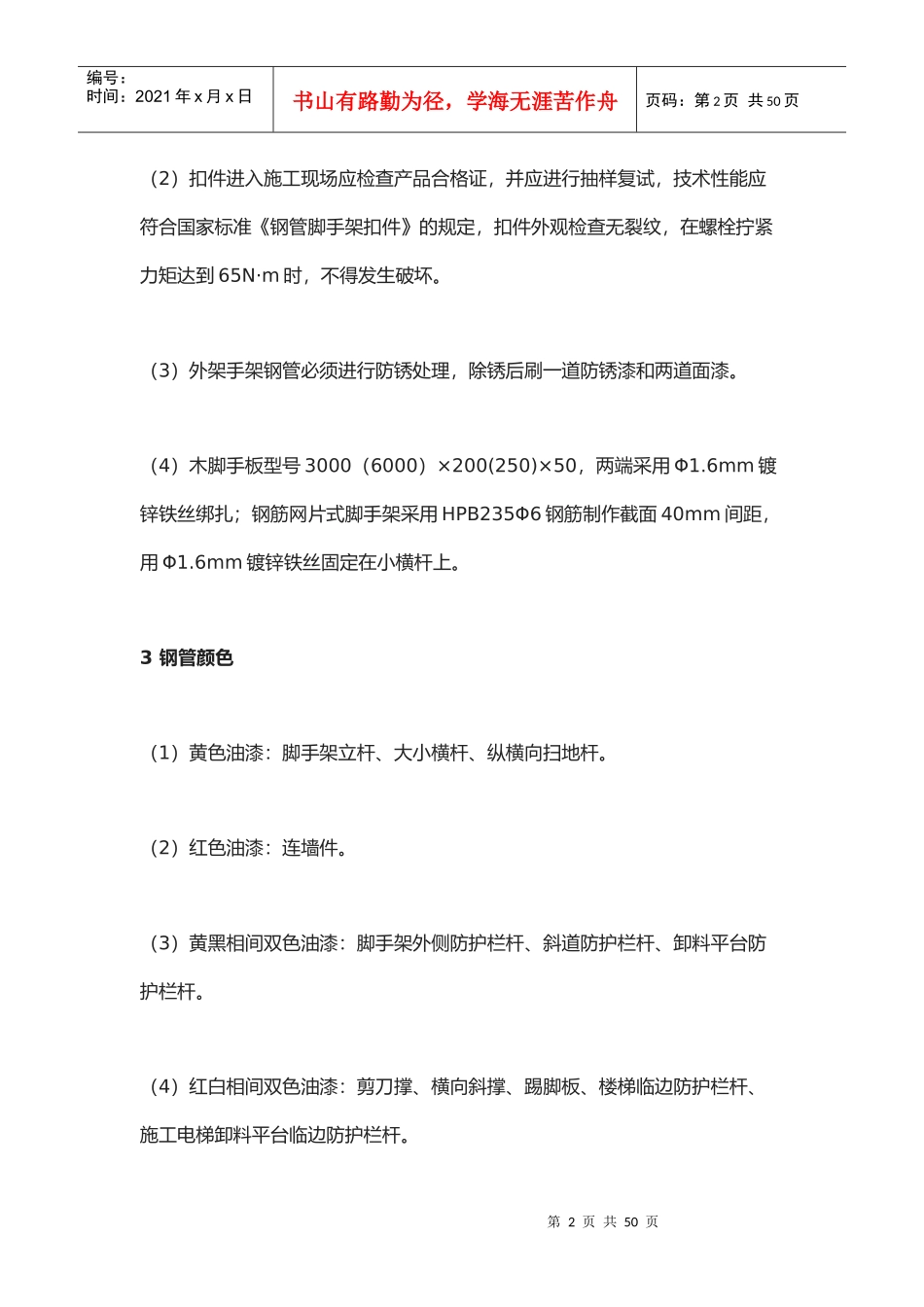

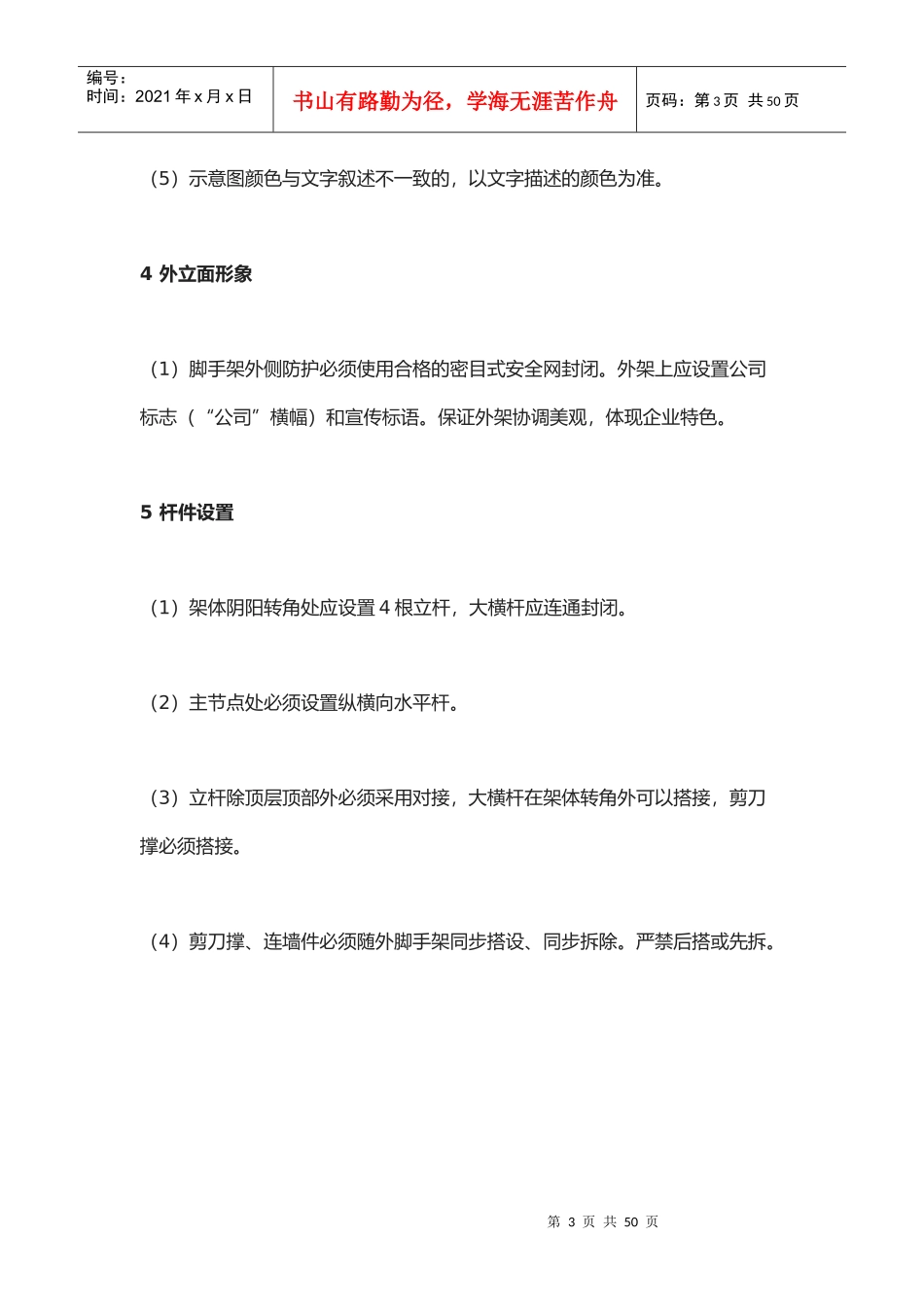

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页建筑工程外脚手架搭设标准前言一、（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。3钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。（2）红色油漆：连墙件。（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。4外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。5杆件设置（1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。（2）主节点处必须设置纵横向水平杆。（3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页6立杆基础第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页（1）落地式脚手架搭设高度不宜超过35m，高度在35～50m时必须采取卸荷措施，高度大于50m时必须采取卸荷措施并对专项方案进行专家论证。（2）脚手架基础平整、夯实、混凝土硬化，基础应采用100mm厚C25混凝土硬化，立杆底部设置底座或垫板。垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。（3）落地式脚手架必须设置纵、横向扫地杆，纵向扫地杆宜采用直接扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m,紧边坡上方的立杆轴线道边坡的距离不小于500mm。第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页（4）脚手架基础应考虑周边设有排水措施，脚手架底座底面标高应高于室外自然地坪50mm，立杆基础外侧设置截面不小于200mm×200mm的排水沟，保证脚手架基础不积水。第7页共50页第6页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共50页■脚手架基础排水沟图■脚手架基础剖面图第8页共50页第7页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共50页■钢底座示意图7立面防护（1）脚手架外侧满挂密目安全网，网目数不低于20...
