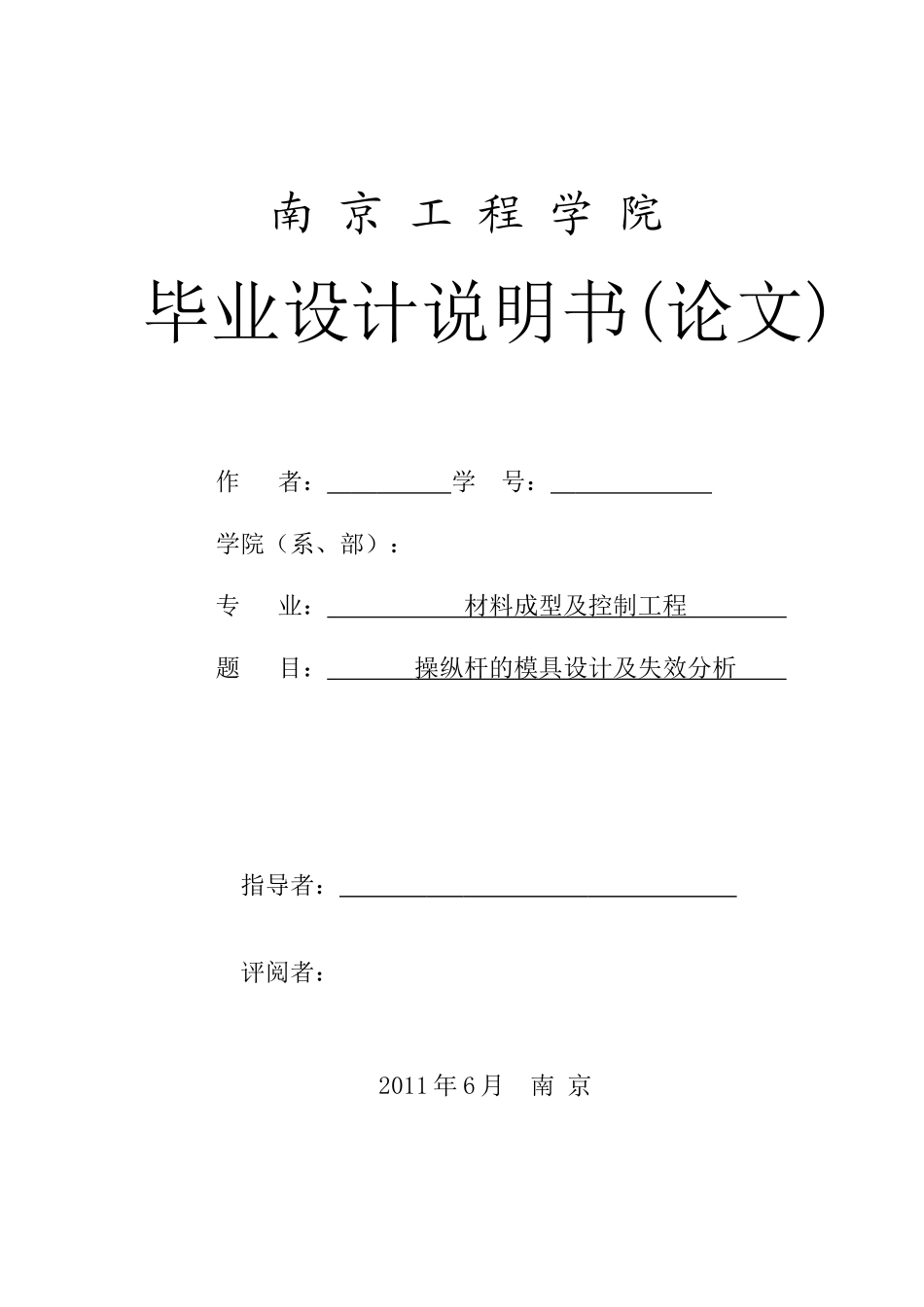

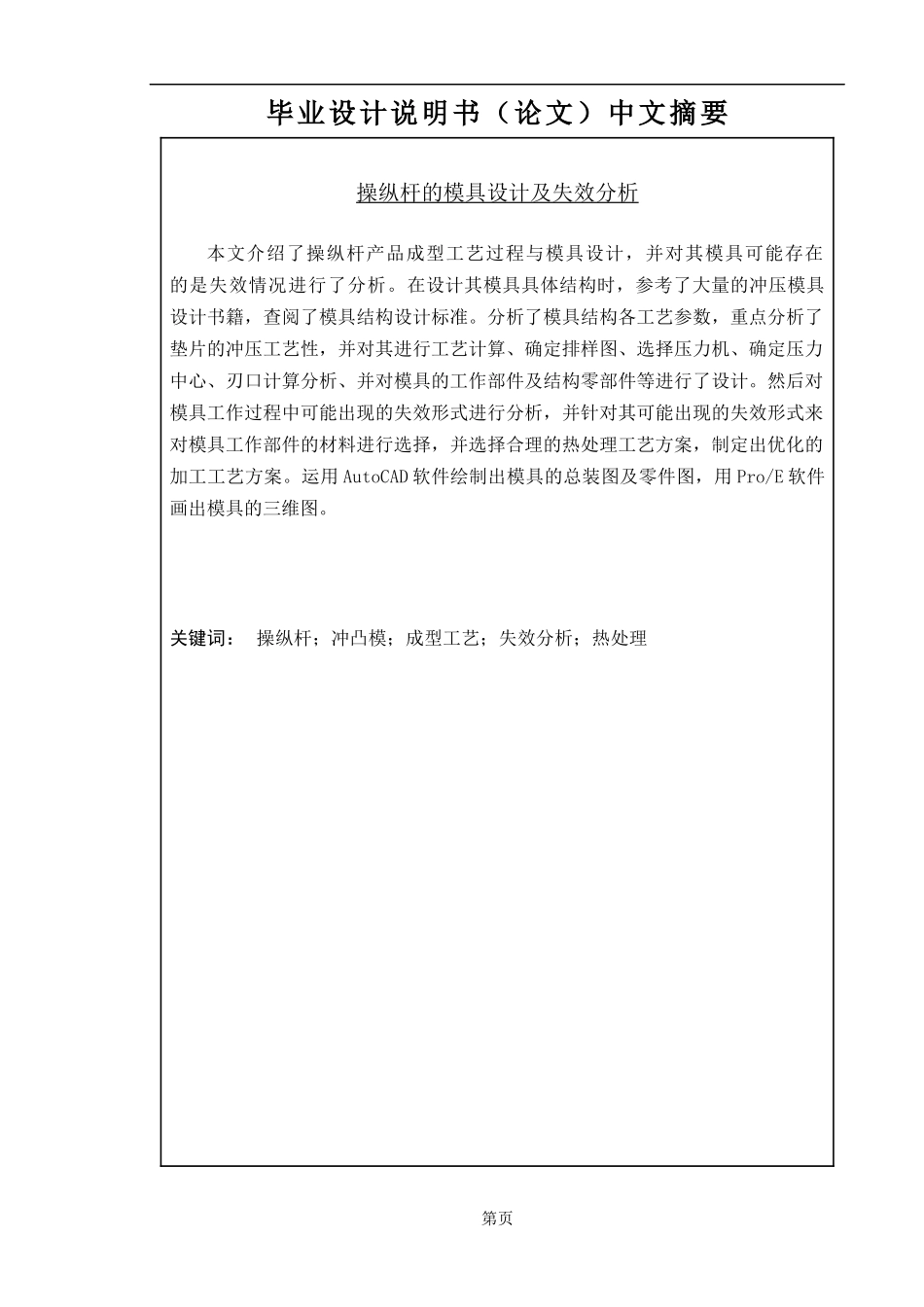

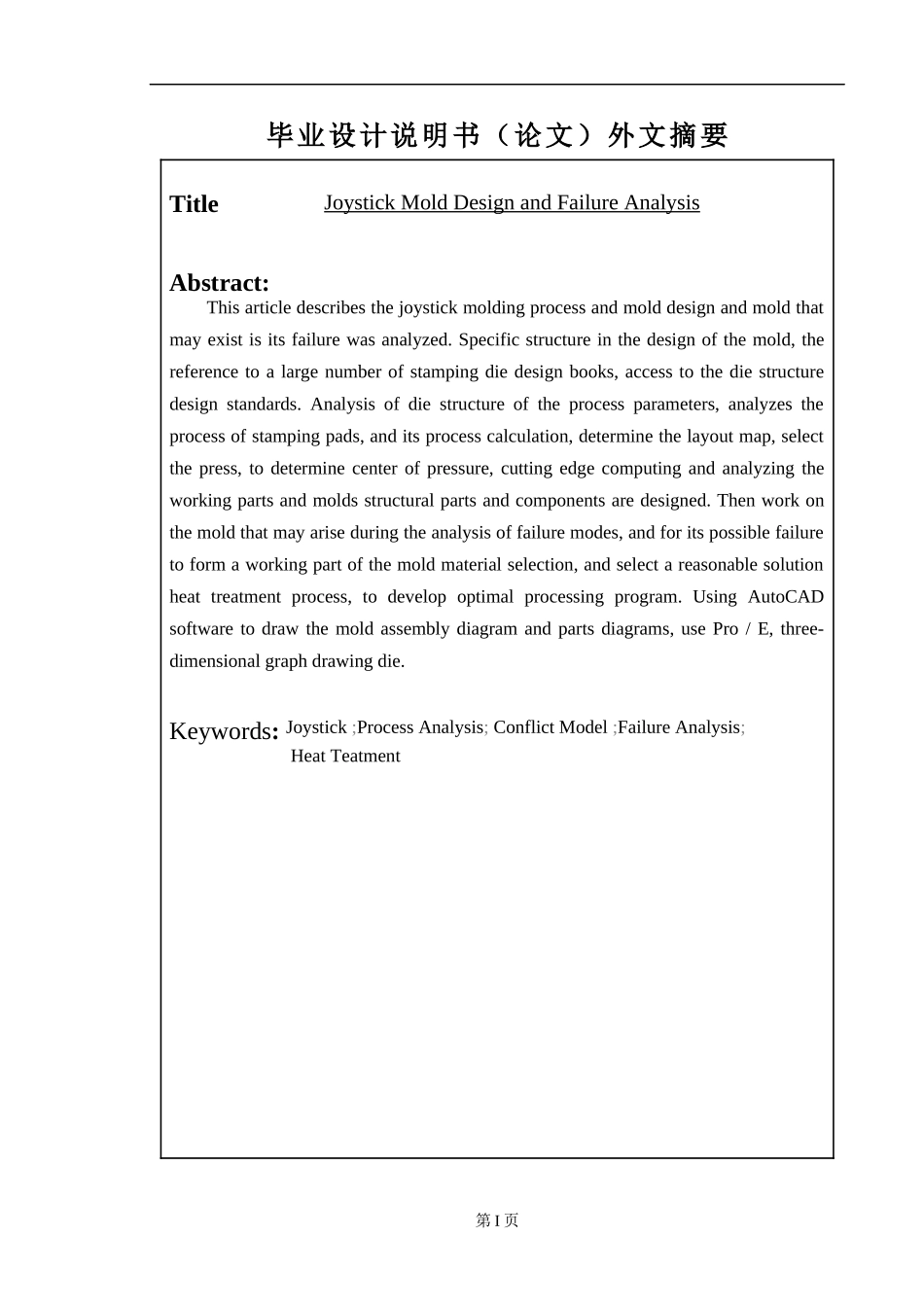

南京工程学院毕业设计说明书(论文)作者：学号：学院（系、部）：专业：材料成型及控制工程题目：操纵杆的模具设计及失效分析指导者：评阅者：2011年6月南京毕业设计说明书（论文）中文摘要操纵杆的模具设计及失效分析本文介绍了操纵杆产品成型工艺过程与模具设计，并对其模具可能存在的是失效情况进行了分析。在设计其模具具体结构时，参考了大量的冲压模具设计书籍，查阅了模具结构设计标准。分析了模具结构各工艺参数，重点分析了垫片的冲压工艺性，并对其进行工艺计算、确定排样图、选择压力机、确定压力中心、刃口计算分析、并对模具的工作部件及结构零部件等进行了设计。然后对模具工作过程中可能出现的失效形式进行分析，并针对其可能出现的失效形式来对模具工作部件的材料进行选择，并选择合理的热处理工艺方案，制定出优化的加工工艺方案。运用AutoCAD软件绘制出模具的总装图及零件图，用Pro/E软件画出模具的三维图。关键词：操纵杆；冲凸模；成型工艺；失效分析；热处理第页毕业设计说明书（论文）外文摘要TitleJoystickMoldDesignandFailureAnalysisAbstract:Thisarticledescribesthejoystickmoldingprocessandmolddesignandmoldthatmayexistisitsfailurewasanalyzed.Specificstructureinthedesignofthemold,thereferencetoalargenumberofstampingdiedesignbooks,accesstothediestructuredesignstandards.Analysisofdiestructureoftheprocessparameters,analyzestheprocessofstampingpads,anditsprocesscalculation,determinethelayoutmap,selectthepress,todeterminecenterofpressure,cuttingedgecomputingandanalyzingtheworkingpartsandmoldsstructuralpartsandcomponentsaredesigned.Thenworkonthemoldthatmayariseduringtheanalysisoffailuremodes,andforitspossiblefailuretoformaworkingpartofthemoldmaterialselection,andselectareasonablesolutionheattreatmentprocess,todevelopoptimalprocessingprogram.UsingAutoCADsoftwaretodrawthemoldassemblydiagramandpartsdiagrams,usePro/E,three-dimensionalgraphdrawingdie.Keywords:Joystick;ProcessAnalysis;ConflictModel;FailureAnalysis;HeatTeatment第I页南京工程学院毕业设计说明书（论文）目录前言....................................................1第一章绪论...............................................2第二章工件和工件材料的介绍和分析.........................42.1操纵杆零件工艺分析................................42.2零件的工艺性分析...................................5第三章操纵杆模具设计工艺分析...........................63.1多工位级进模概述...................................63.2单工序模具的概述...................................73.3模具比较...........................................73.4工艺方案分析.......................................83.5工艺方案的确定.....................................8第四章操纵杆冲孔落料级进模的设计和计算..................94.1冲压工艺计算.......................................94.1.1冲裁力的计算..................................94.2冲孔落料的有关计算...............................104.2.1凸、凹模刃口尺寸的计算......................104.2.2凸、凹模的设计..............................124.3设备的确定......................................144.3.1模架的选择...................................144.3.2压力中心的计算..............................164.3.3压力机的选择.................................174.4排样的意义和材料利用率............................174.4.1排样的意义..................................184.5垫板固定板的设计.................................194.5.1垫板的设计..................................194.5.2固定板的设计................................194.6卸料装置的设计....................................204.7导向装置的设计..........................
