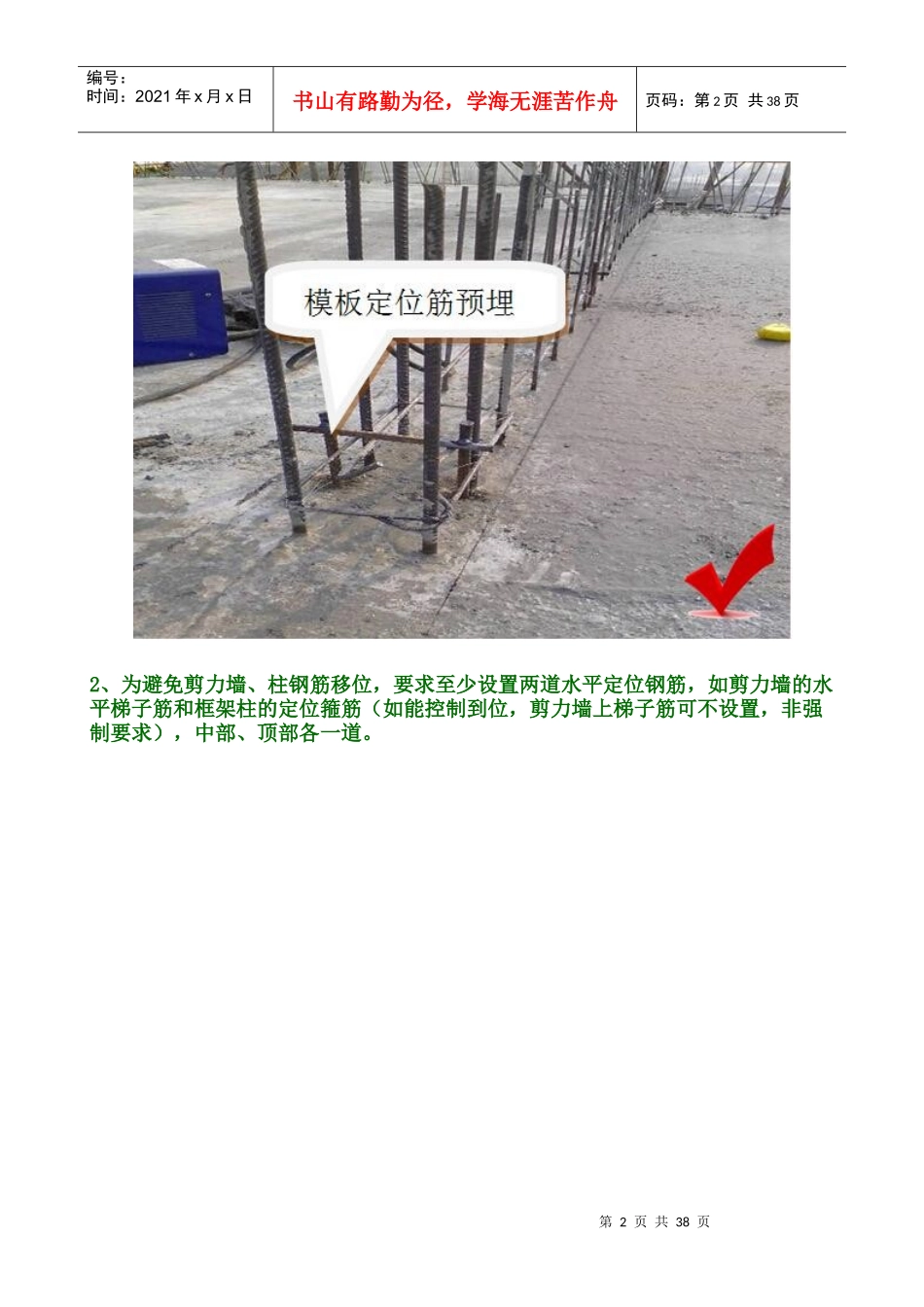

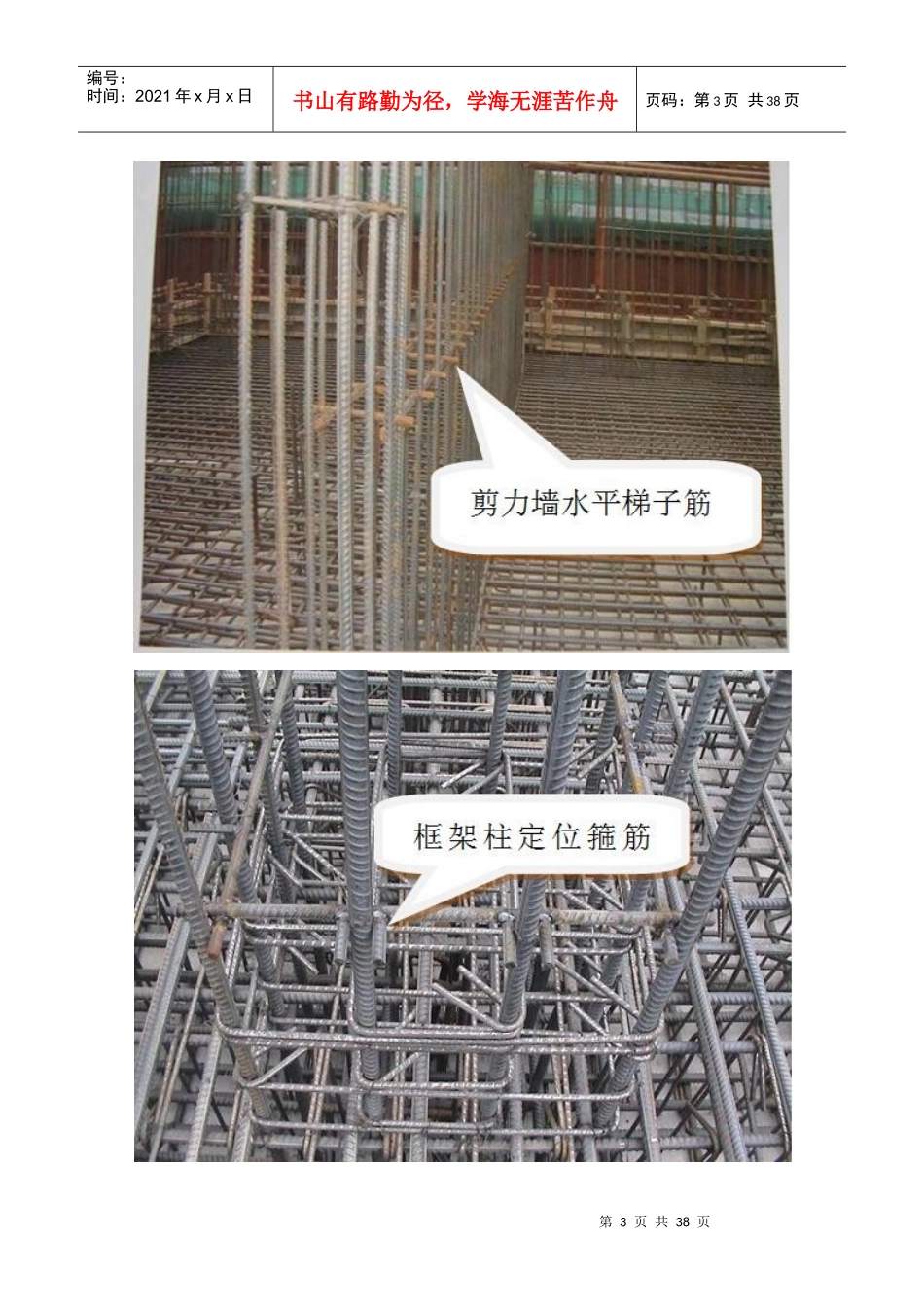

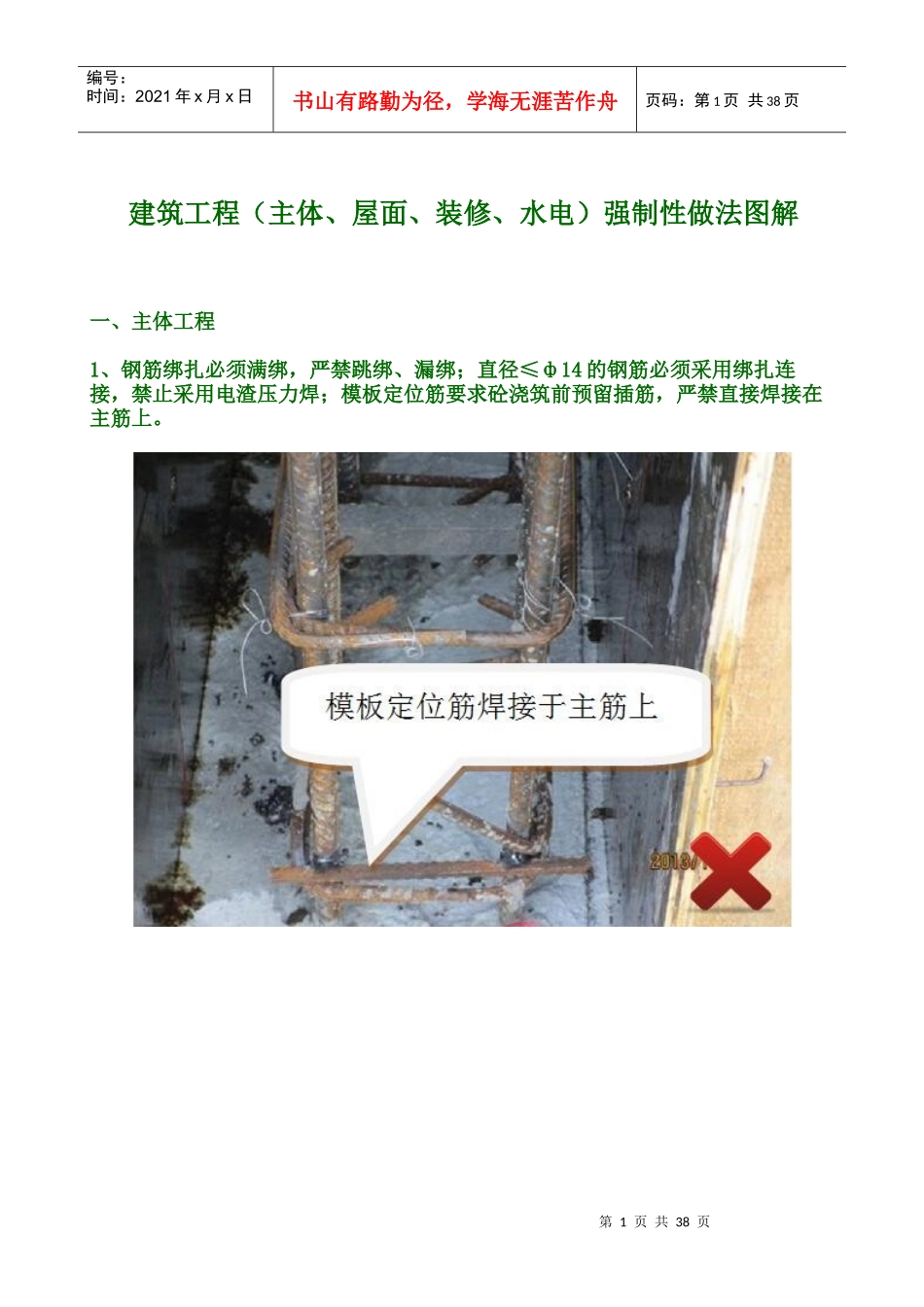

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页建筑工程（主体、屋面、装修、水电）强制性做法图解一、主体工程1、钢筋绑扎必须满绑，严禁跳绑、漏绑；直径≤ф14的钢筋必须采用绑扎连接，禁止采用电渣压力焊；模板定位筋要求砼浇筑前预留插筋，严禁直接焊接在主筋上。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页2、为避免剪力墙、柱钢筋移位，要求至少设置两道水平定位钢筋，如剪力墙的水平梯子筋和框架柱的定位箍筋（如能控制到位，剪力墙上梯子筋可不设置，非强制要求），中部、顶部各一道。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页3、任何情况下顶模不少于3套、墙模不少于2套。剪力墙不得少于“五道拉杆”（按2.85米的标准层高计算），外墙或楼梯间内层间砼接茬部位易出现错台、漏浆问题，要求在下层砼浇筑前在梁或墙内统一预埋专用螺栓（如下图），同时将该部位的外侧模板下返100－150mm，配合海绵条的使用，保证该部位模板加固紧固严密，杜绝漏浆、错台现象发生。第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页4、顶板砼浇筑时应对钢筋采取保护措施，以防踩踏变形，如用钢管跳板搭设临时通道、在钢筋网上铺设木跳板、设置成品马凳等，浇筑时指派专人监管，及时对变形移位的钢筋进行恢复。第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页第8页共38页第7页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共38页5、楼梯施工缝必须留置在楼梯段1/3的部位，严禁再留置于楼梯梁处，同时控制好钢筋的保护层厚度。第9页共38页第8页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共38页6、墙、柱等层间砼施工缝处必须进行凿毛处理，凿毛时间不得过早，统一要求为剪力墙筋绑扎完成后、墙模合模前，要求凿除表面浮浆，露出砼石子，并最终清理干净，保证接茬质量。第10页共38页第9页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共38页第11页共38页第10页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共38页7、砼板带（或腰梁）、构造柱等按设计要求施工，入户门两侧必须设抱框柱。板带（或腰梁）植筋位置要计算准确，植筋牢固，分布筋按间距要求绑扎，合理设置垫块，保证纵筋位于板带（或腰梁）中心；浇筑构造柱砼时要求统一制作引流槽，过程中通过插入式振捣器配合模板敲击，保证振捣密实，模板拆除后剔除多余砼，保证最终成型美观。第12页共38页第11页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共38页8、公共部位二次结构施工与室内一样也要执行样板制，特别是水电预留及防火门洞口控制，要保证位置准确、大小一致；二次结构顶部严禁再采用细石砼塞缝的做法（当地有特殊要求的除外），统一改为斜砌（包括连锁砌块），斜砌角度为45～60°,砌体工程砌筑完成7天后方可进行斜插砖砌筑。砌体施工前必须弹控制线（如上图），严禁随梁或墙直接砌筑，特别是飘窗及空调板等转角部位，并且在距墙边375px左右位置弹出墙体控制线，作为抹灰时打点套方的控制线。第13页共38页第12页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共38页9、厨卫间主排水、排烟（气）道以及泵管、放线孔预留洞均采用倒梯形（或倒圆台）的定型模板留置。如泵管预留洞，上口统一要求为不大于300*300mm，下口为250*250mm；放线孔上口尺寸为不大于200*200mm，下口为150*150mm。第14页共38页第13页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共38...
