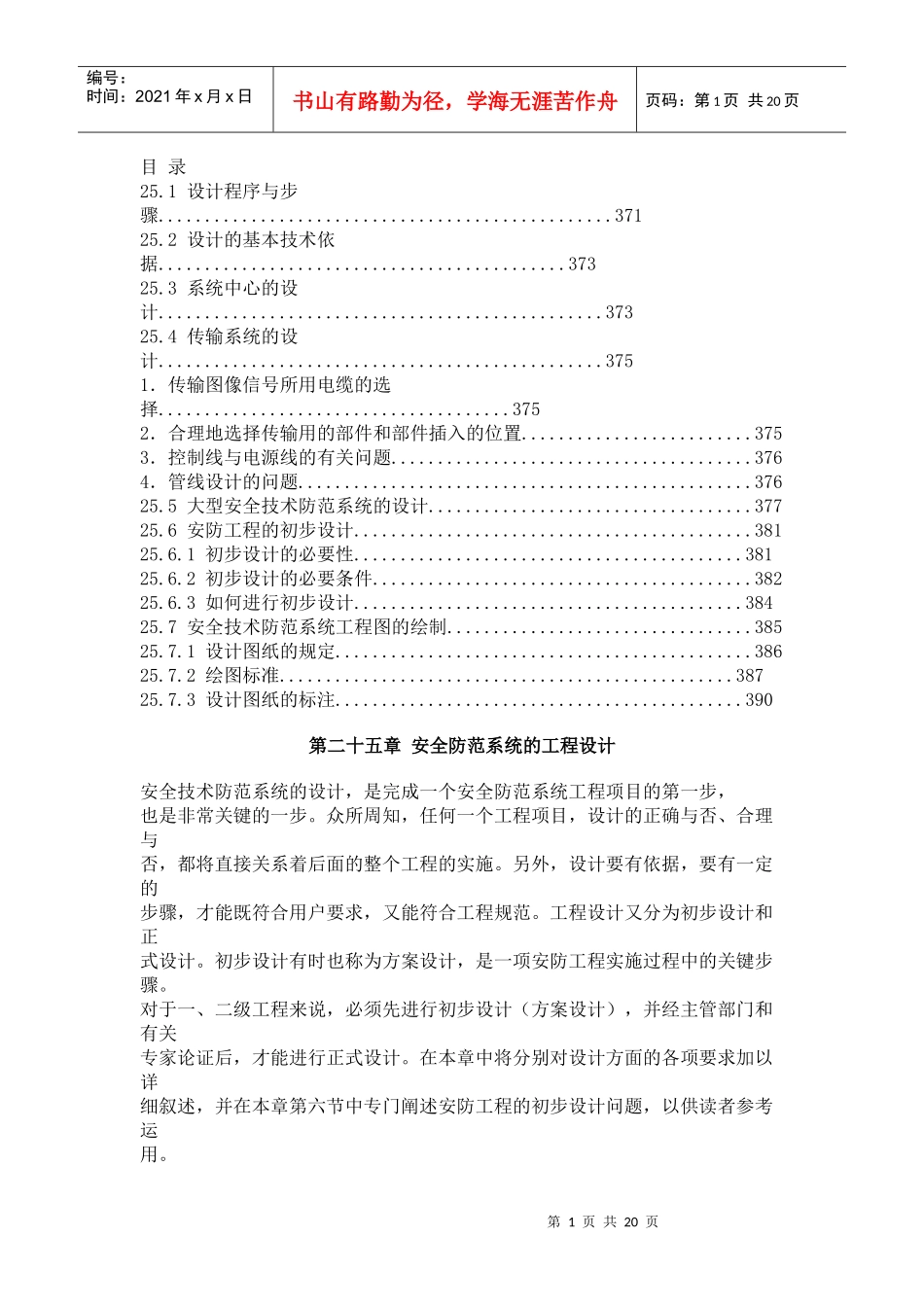

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页目录25.1设计程序与步骤.................................................37125.2设计的基本技术依据............................................37325.3系统中心的设计................................................37325.4传输系统的设计................................................3751．传输图像信号所用电缆的选择......................................3752．合理地选择传输用的部件和部件插入的位置.........................3753．控制线与电源线的有关问题.......................................3764．管线设计的问题.................................................37625.5大型安全技术防范系统的设计...................................37725.6安防工程的初步设计...........................................38125.6.1初步设计的必要性..........................................38125.6.2初步设计的必要条件.........................................38225.6.3如何进行初步设计..........................................38425.7安全技术防范系统工程图的绘制.................................38525.7.1设计图纸的规定.............................................38625.7.2绘图标准.................................................38725.7.3设计图纸的标注............................................390第二十五章安全防范系统的工程设计安全技术防范系统的设计，是完成一个安全防范系统工程项目的第一步，也是非常关键的一步。众所周知，任何一个工程项目，设计的正确与否、合理与否，都将直接关系着后面的整个工程的实施。另外，设计要有依据，要有一定的步骤，才能既符合用户要求，又能符合工程规范。工程设计又分为初步设计和正式设计。初步设计有时也称为方案设计，是一项安防工程实施过程中的关键步骤。对于一、二级工程来说，必须先进行初步设计（方案设计），并经主管部门和有关专家论证后，才能进行正式设计。在本章中将分别对设计方面的各项要求加以详细叙述，并在本章第六节中专门阐述安防工程的初步设计问题，以供读者参考运用。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页25.1设计程序与步骤设计的最根本依据应该是用户的设计任务书以及国家的有关规范与标准。所谓设计任务书是指用户根据自己的需要，将系统应具有的总体功能、技术性能、技术指标、所用入侵探测器的数量、型号，摄像机数量、型号、摄像机镜头的要求、云台的要求、工作环境情况、传输距离、控制要求等各方面的要求以文字形式写出，并作为给设计方的基本依据。但有时由于用户本身的各种原因，可能难于以文字形式给出符合规定的或能说明全部情况的设计任务书，这时往往需设计方与用户共同完成设计任务书。有时也会出现用户口头向设计方讲述自己对系统的大致要求，同意设计方提出设计方案，再加以修改，然后直接形成设计方案。但这种做法严格说来，是不规范的。因此，设计程序与步骤应按下述顺序进行：(1)用户给出设计任务书。(2)设计方根据设计任务书和有关的规范与标准提出方案设计。方案设计一般来说，是个粗线条的设计，所以也称为初步设计。方案设计（初步设计）应包含的主要内容有：(a)平面布防图（前端设备的布局图）。(b)系统构成框图（图中应标明各种设备的配置数量、分布情况、传输方式等）。(c)系统功能说明（包括整个系统的功能，所用设备的功能、监视覆盖面等）。(d)设备、器材配置明细表（包括设备的型号，主要技术性能指标、数量、基本价格或估价、工程总造价等）。(3)将方案设计（初步设计）提交给用户，征求用户意见，进行修改等。待双方协调并同意后，由用户签字盖章并返还设计方（用户可留有备份复印件或备份正式文本）。双方签订合同书。(4)将方案设计（初步设计）等有关资料，按要求上报公安机关技防管理部门进行资料的初步审查，并在此基础上由建设单位（用户）的上级主管部门会同公安机...
