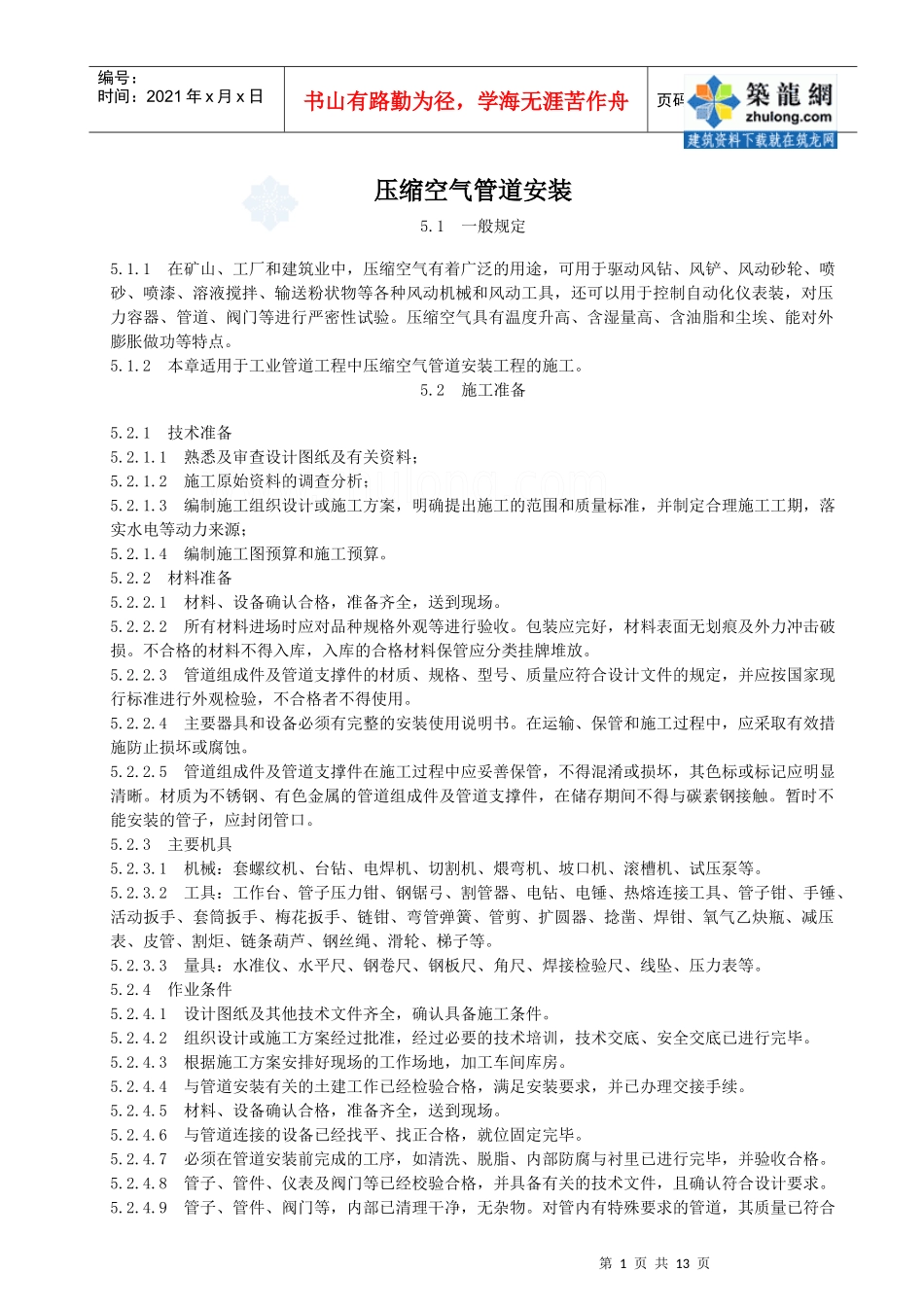

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页压缩空气管道安装5.1一般规定5.1.1在矿山、工厂和建筑业中，压缩空气有着广泛的用途，可用于驱动风钻、风铲、风动砂轮、喷砂、喷漆、溶液搅拌、输送粉状物等各种风动机械和风动工具，还可以用于控制自动化仪表装，对压力容器、管道、阀门等进行严密性试验。压缩空气具有温度升高、含湿量高、含油脂和尘埃、能对外膨胀做功等特点。5.1.2本章适用于工业管道工程中压缩空气管道安装工程的施工。5.2施工准备5.2.1技术准备5.2.1.1熟悉及审查设计图纸及有关资料；5.2.1.2施工原始资料的调查分析；5.2.1.3编制施工组织设计或施工方案，明确提出施工的范围和质量标准，并制定合理施工工期，落实水电等动力来源；5.2.1.4编制施工图预算和施工预算。5.2.2材料准备5.2.2.1材料、设备确认合格，准备齐全，送到现场。5.2.2.2所有材料进场时应对品种规格外观等进行验收。包装应完好，材料表面无划痕及外力冲击破损。不合格的材料不得入库，入库的合格材料保管应分类挂牌堆放。5.2.2.3管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。5.2.2.4主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。5.2.2.5管道组成件及管道支撑件在施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。材质为不锈钢、有色金属的管道组成件及管道支撑件，在储存期间不得与碳素钢接触。暂时不能安装的管子，应封闭管口。5.2.3主要机具5.2.3.1机械：套螺纹机、台钻、电焊机、切割机、煨弯机、坡口机、滚槽机、试压泵等。5.2.3.2工具：工作台、管子压力钳、钢锯弓、割管器、电钻、电锤、热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、链钳、弯管弹簧、管剪、扩圆器、捻凿、焊钳、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子等。5.2.3.3量具：水准仪、水平尺、钢卷尺、钢板尺、角尺、焊接检验尺、线坠、压力表等。5.2.4作业条件5.2.4.1设计图纸及其他技术文件齐全，确认具备施工条件。5.2.4.2组织设计或施工方案经过批准，经过必要的技术培训，技术交底、安全交底已进行完毕。5.2.4.3根据施工方案安排好现场的工作场地，加工车间库房。5.2.4.4与管道安装有关的土建工作已经检验合格，满足安装要求，并已办理交接手续。5.2.4.5材料、设备确认合格，准备齐全，送到现场。5.2.4.6与管道连接的设备已经找平、找正合格，就位固定完毕。5.2.4.7必须在管道安装前完成的工序，如清洗、脱脂、内部防腐与衬里已进行完毕，并验收合格。5.2.4.8管子、管件、仪表及阀门等已经校验合格，并具备有关的技术文件，且确认符合设计要求。5.2.4.9管子、管件、阀门等，内部已清理干净，无杂物。对管内有特殊要求的管道，其质量已符合第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页设计文件的规定。5.2.4.10与管道安装的有关施工机械已经安排落实，且能满足施工的技术及进度要求。5.3材料质量控制要点5.3.1压缩空气管道一般采用焊接钢管或无缝钢管，DN＞200mm时采用钢板卷管。管道阀门采用截止阀，DN＝15～40mm采用J11T-16内螺纹截止阀，DN≥50mm采用J41T-16法兰截止。5.3.2管道组成件及管道支撑件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。5.3.3所有材料进场时应对品种规格外观等进行验收。包装应完好，材料表面无划痕及外力冲击破损。不合格的材料不得人库，入库的合格材料保管应分类挂牌堆放。5.3.4管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。5.3.5主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。5.3.6阀门安装前，应检查填料，其压盖螺栓应留有调节余量；并应按设计文件核对其型号，按介质流向确定其安装方向。5.3.7阀门必须具有出厂合格证和制造厂的铭牌，铭...
