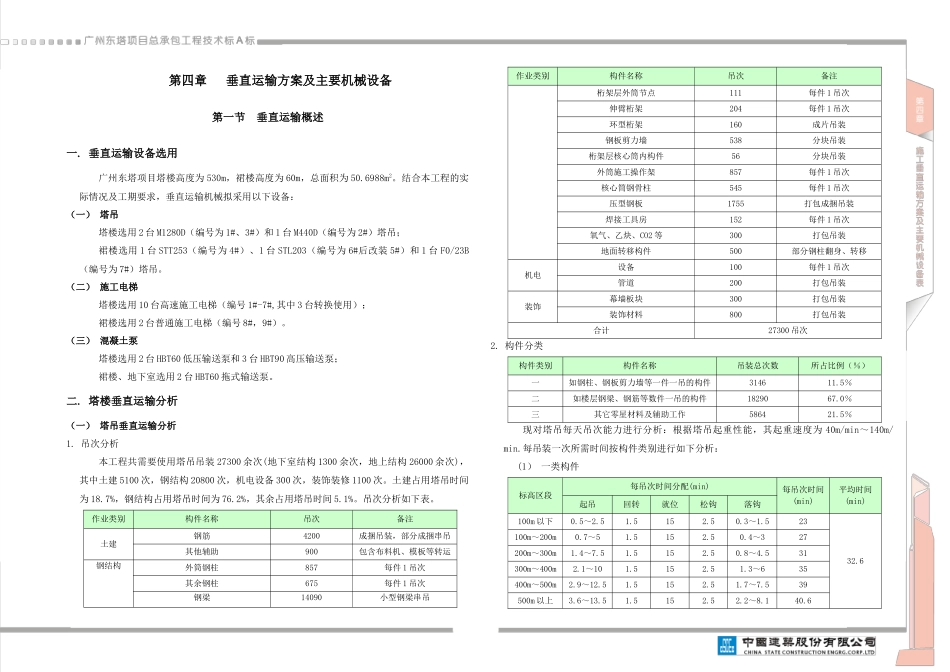

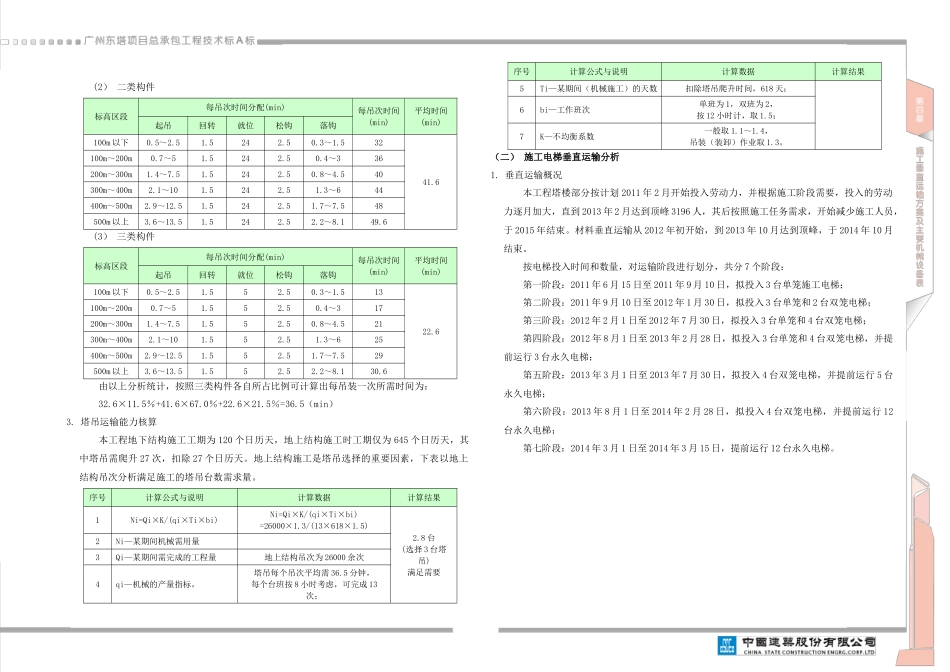

第四章垂直运输方案及主要机械设备第一节垂直运输概述一.垂直运输设备选用广州东塔项目塔楼高度为530m，裙楼高度为60m，总面积为50.6988m2。结合本工程的实际情况及工期要求，垂直运输机械拟采用以下设备：（一）塔吊塔楼选用2台M1280D（编号为1#、3#）和1台M440D（编号为2#）塔吊；裙楼选用1台STT253（编号为4#）、1台STL203（编号为6#后改装5#）和1台F0/23B（编号为7#）塔吊。（二）施工电梯塔楼选用10台高速施工电梯（编号1#-7#,其中3台转换使用）；裙楼选用2台普通施工电梯（编号8#，9#）。（三）混凝土泵塔楼选用2台HBT60低压输送泵和3台HBT90高压输送泵；裙楼、地下室选用2台HBT60拖式输送泵。二.塔楼垂直运输分析（一）塔吊垂直运输分析1.吊次分析本工程共需要使用塔吊吊装27300余次(地下室结构1300余次，地上结构26000余次)，其中土建5100次，钢结构20800次，机电设备300次，装饰装修1100次。土建占用塔吊时间为18.7%，钢结构占用塔吊时间为76.2%，其余占用塔吊时间5.1%。吊次分析如下表。作业类别构件名称吊次备注土建钢筋4200成捆吊装，部分成捆串吊其他辅助900包含布料机、模板等转运钢结构外筒钢柱857每件1吊次其余钢柱675每件1吊次钢梁14090小型钢梁串吊作业类别构件名称吊次备注桁架层外筒节点111每件1吊次伸臂桁架204每件1吊次环型桁架160成片吊装钢板剪力墙538分块吊装桁架层核心筒内构件56分块吊装外筒施工操作架857每件1吊次核心筒钢骨柱545每件1吊次压型钢板1755打包成捆吊装焊接工具房152每件1吊次氧气、乙炔、CO2等300打包吊装地面转移构件500部分钢柱翻身、转移机电设备100每件1吊次管道200打包吊装装饰幕墙板块300打包吊装装饰材料800打包吊装合计27300吊次2.构件分类构件类别构件名称吊装总次数所占比例（％）一如钢柱、钢板剪力墙等一件一吊的构件314611.5％二如楼层钢梁、钢筋等数件一吊的构件1829067.0％三其它零星材料及辅助工作586421.5％现对塔吊每天吊次能力进行分析：根据塔吊起重性能，其起重速度为40m/min～140m/min.每吊装一次所需时间按构件类别进行如下分析：(1）一类构件标高区段每吊次时间分配(min)每吊次时间(min)平均时间(min)起吊回转就位松钩落钩100m以下0.5～2.51.5152.50.3～1.52332.6100m～200m0.7～51.5152.50.4～327200m～300m1.4～7.51.5152.50.8～4.531300m～400m2.1～101.5152.51.3～635400m～500m2.9～12.51.5152.51.7～7.539500m以上3.6～13.51.5152.52.2～8.140.6(2）二类构件标高区段每吊次时间分配(min)每吊次时间(min)平均时间(min)起吊回转就位松钩落钩100m以下0.5～2.51.5242.50.3～1.53241.6100m～200m0.7～51.5242.50.4～336200m～300m1.4～7.51.5242.50.8～4.540300m～400m2.1～101.5242.51.3～644400m～500m2.9～12.51.5242.51.7～7.548500m以上3.6～13.51.5242.52.2～8.149.6(3）三类构件标高区段每吊次时间分配(min)每吊次时间(min)平均时间(min)起吊回转就位松钩落钩100m以下0.5～2.51.552.50.3～1.51322.6100m～200m0.7～51.552.50.4～317200m～300m1.4～7.51.552.50.8～4.521300m～400m2.1～101.552.51.3～625400m～500m2.9～12.51.552.51.7～7.529500m以上3.6～13.51.552.52.2～8.130.6由以上分析统计，按照三类构件各自所占比例可计算出每吊装一次所需时间为：32.6×11.5％+41.6×67.0％+22.6×21.5％=36.5（min）3.塔吊运输能力核算本工程地下结构施工工期为120个日历天，地上结构施工时工期仅为645个日历天，其中塔吊需爬升27次，扣除27个日历天。地上结构施工是塔吊选择的重要因素，下表以地上结构吊次分析满足施工的塔吊台数需求量。序号计算公式与说明计算数据计算结果1Ni=Qi×K/(qi×Ti×bi)Ni=Qi×K/(qi×Ti×bi)=26000×1.3/(13×618×1.5)2.8台(选择3台塔吊)满足需要2Ni—某期间机械需用量3Qi—某期间需完成的工程量地上结构吊次为26000余次4qi—机械的产量指标，塔吊每个吊次平均需36.5分钟，每个台班按8小时考虑，可完成13次；序号计算公式与说明计算数据计算结果5Ti—某期间（机械施工）的天数扣除塔吊爬升时间，618天；6bi—工作班次单班为1，双班为2，按12小时计，取1.5；7K—不均衡系数一般...
