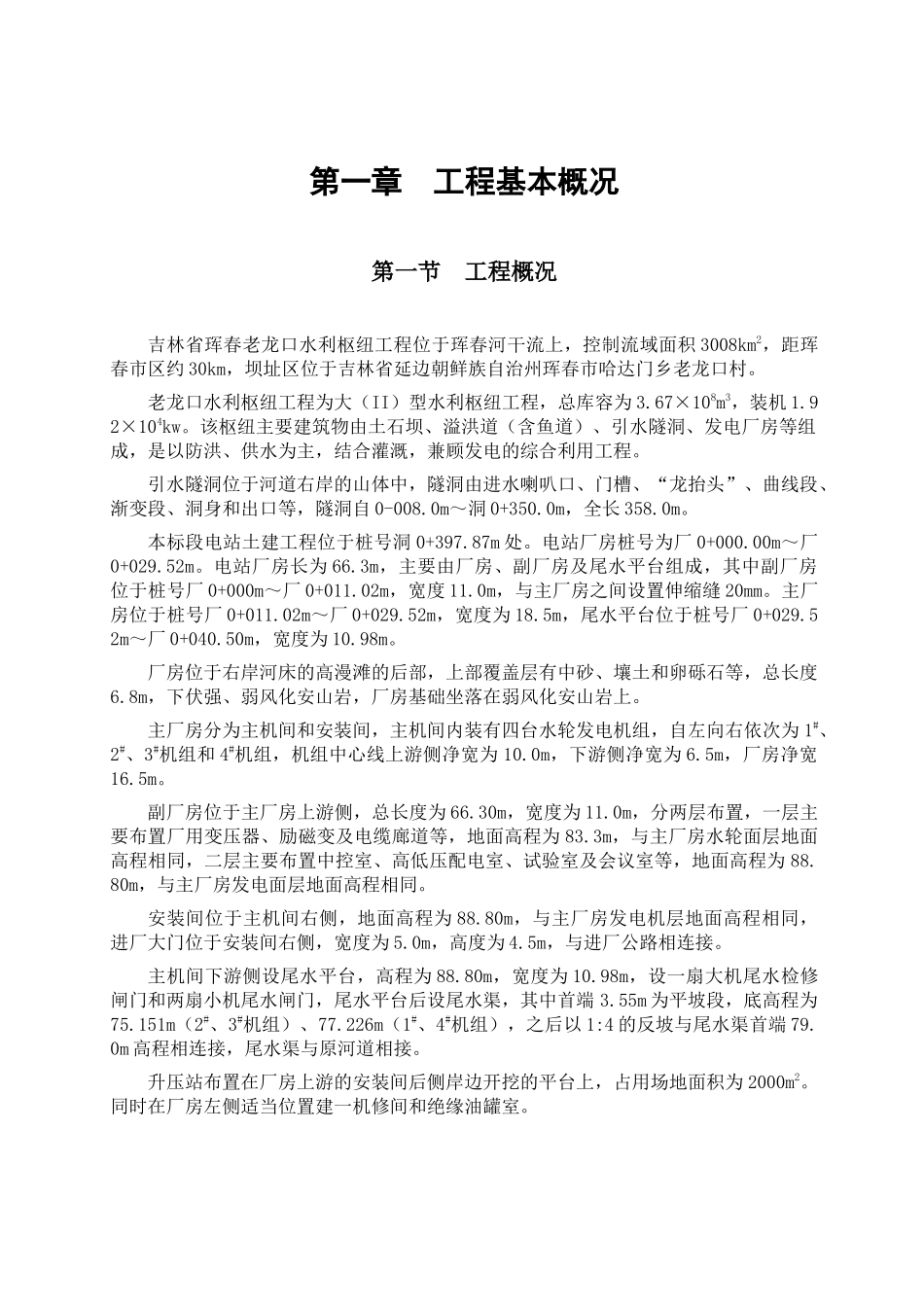

第一章工程基本概况第一节工程概况吉林省珲春老龙口水利枢纽工程位于珲春河干流上，控制流域面积3008km2，距珲春市区约30km，坝址区位于吉林省延边朝鲜族自治州珲春市哈达门乡老龙口村。老龙口水利枢纽工程为大（II）型水利枢纽工程，总库容为3.67×108m3，装机1.92×104kw。该枢纽主要建筑物由土石坝、溢洪道（含鱼道）、引水隧洞、发电厂房等组成，是以防洪、供水为主，结合灌溉，兼顾发电的综合利用工程。引水隧洞位于河道右岸的山体中，隧洞由进水喇叭口、门槽、“龙抬头”、曲线段、渐变段、洞身和出口等，隧洞自0-008.0m～洞0+350.0m，全长358.0m。本标段电站土建工程位于桩号洞0+397.87m处。电站厂房桩号为厂0+000.00m～厂0+029.52m。电站厂房长为66.3m，主要由厂房、副厂房及尾水平台组成，其中副厂房位于桩号厂0+000m～厂0+011.02m，宽度11.0m，与主厂房之间设置伸缩缝20mm。主厂房位于桩号厂0+011.02m～厂0+029.52m，宽度为18.5m，尾水平台位于桩号厂0+029.52m～厂0+040.50m，宽度为10.98m。厂房位于右岸河床的高漫滩的后部，上部覆盖层有中砂、壤土和卵砾石等，总长度6.8m，下伏强、弱风化安山岩，厂房基础坐落在弱风化安山岩上。主厂房分为主机间和安装间，主机间内装有四台水轮发电机组，自左向右依次为1#、2#、3#机组和4#机组，机组中心线上游侧净宽为10.0m，下游侧净宽为6.5m，厂房净宽16.5m。副厂房位于主厂房上游侧，总长度为66.30m，宽度为11.0m，分两层布置，一层主要布置厂用变压器、励磁变及电缆廊道等，地面高程为83.3m，与主厂房水轮面层地面高程相同，二层主要布置中控室、高低压配电室、试验室及会议室等，地面高程为88.80m，与主厂房发电面层地面高程相同。安装间位于主机间右侧，地面高程为88.80m，与主厂房发电机层地面高程相同，进厂大门位于安装间右侧，宽度为5.0m，高度为4.5m，与进厂公路相连接。主机间下游侧设尾水平台，高程为88.80m，宽度为10.98m，设一扇大机尾水检修闸门和两扇小机尾水闸门，尾水平台后设尾水渠，其中首端3.55m为平坡段，底高程为75.151m（2#、3#机组）、77.226m（1#、4#机组），之后以1:4的反坡与尾水渠首端79.0m高程相连接，尾水渠与原河道相接。升压站布置在厂房上游的安装间后侧岸边开挖的平台上，占用场地面积为2000m2。同时在厂房左侧适当位置建一机修间和绝缘油罐室。第二节水文气象和工程地质一、水文枢纽处无水文资料，但上游设有桃源洞水文站，该站控制面积与坝址控制面积相差20%。根据规范要求，设计中采用水量比的方法，将桃源洞站的径流量换算至坝址断面，其成果表见表1-1。表1-1老龙口水利枢纽年径流计算成果表控制点F（km2）项目均值CvCs/CvP（%）1020508090老龙口坝址3008R（mm）3500.452.0561471327215170W（108m3）10.530.452.016.8714.179.826.475.11Q（m3/s）33.40.452.053.344.931.220.516.2枢纽设计洪水采用地区洪水综合方法推算，其成果见表1-2。表1-2老龙口水利枢纽设计洪水成果表控制点F（km2）时段均值CvCv/CsP（%）0.051210老龙口3008Qm（m3/s）W24（108m3）W3（108m3）W7（108m3）9400.641.151.711.31.150.960.852.52.52.52.0113006.4809.10010.62060003.5805.3406.72048402.9404.4705.81023301.5202.5303.640枢纽分期洪水计算选取桃源洞站作为参证站，分别采用本站春、秋汛洪水的设计值，按面积比值进行推求老龙口水利枢纽的分期洪水。分期设计洪水与截流期设计洪水详见表1-3。表1-3施工期设计洪水成果表单位：m3/s；106m3控制点F（km2）汛别时段均值CvCv/CsP（%）21020老龙口3008春汛Qm1311.212.5651459321W19.511.12.541.930.522.3W323.40.982.592.969.552.2W742.50.942.015712294.8秋汛Qm1801.22.5860612426W113.91.02.556.341.831.3W332.80.962.512896.172.5W756.70.922.0206160125二、气象本流域受西伯利亚副高压和太平洋季风影响，春季风大而干燥，夏季湿润多雨，秋季凉爽多雾，冬季漫长而寒冷。一年中寒暑温差悬殊，多年平均气温5.9℃，最高气温36.3℃，最低气温-32.5℃。多年平均降水量为620.90mm，多年平均蒸发量为1259.9mm（蒸发皿直径为20cm），最大冻土深度155cm。多年平均风速3.3...
