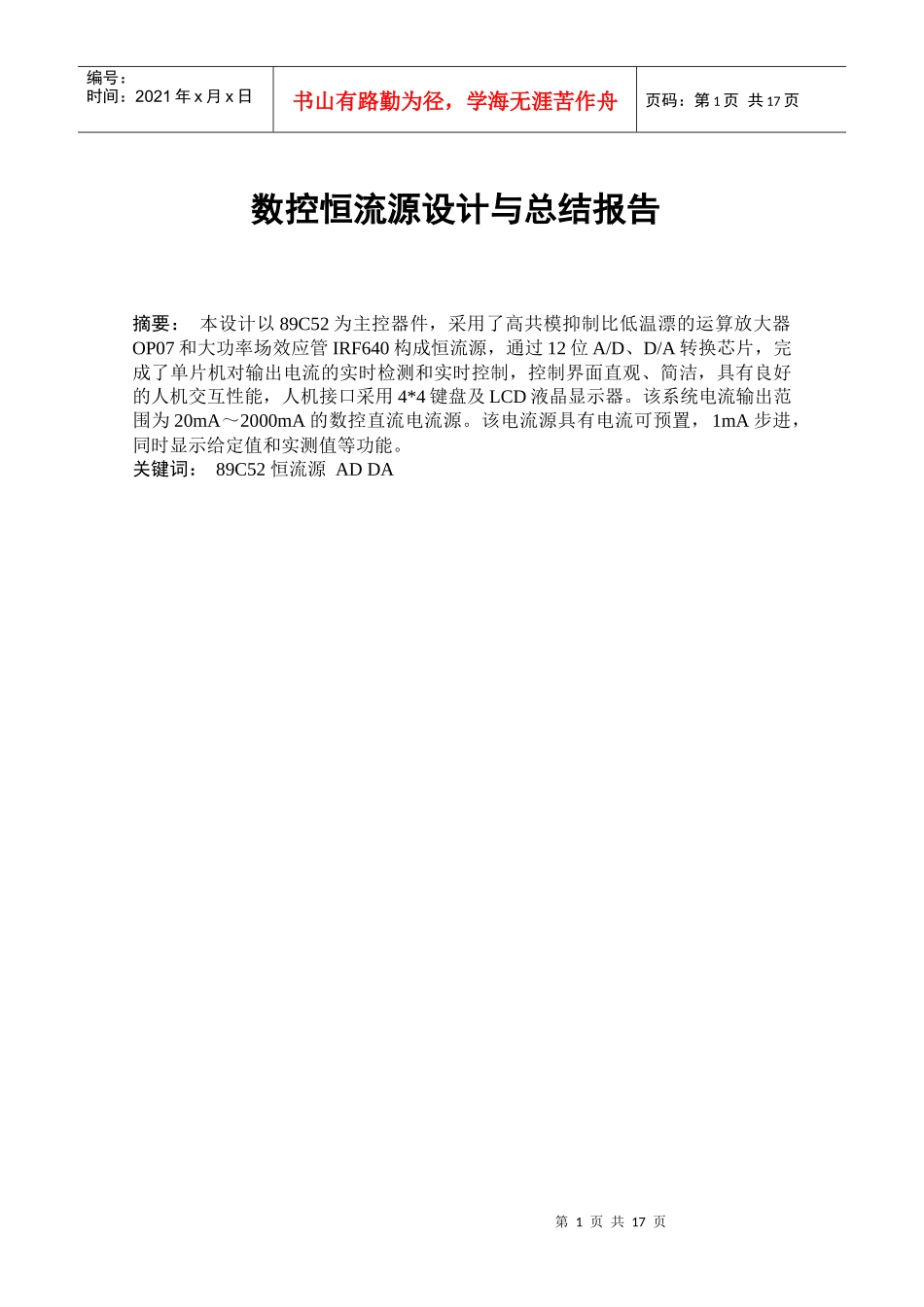

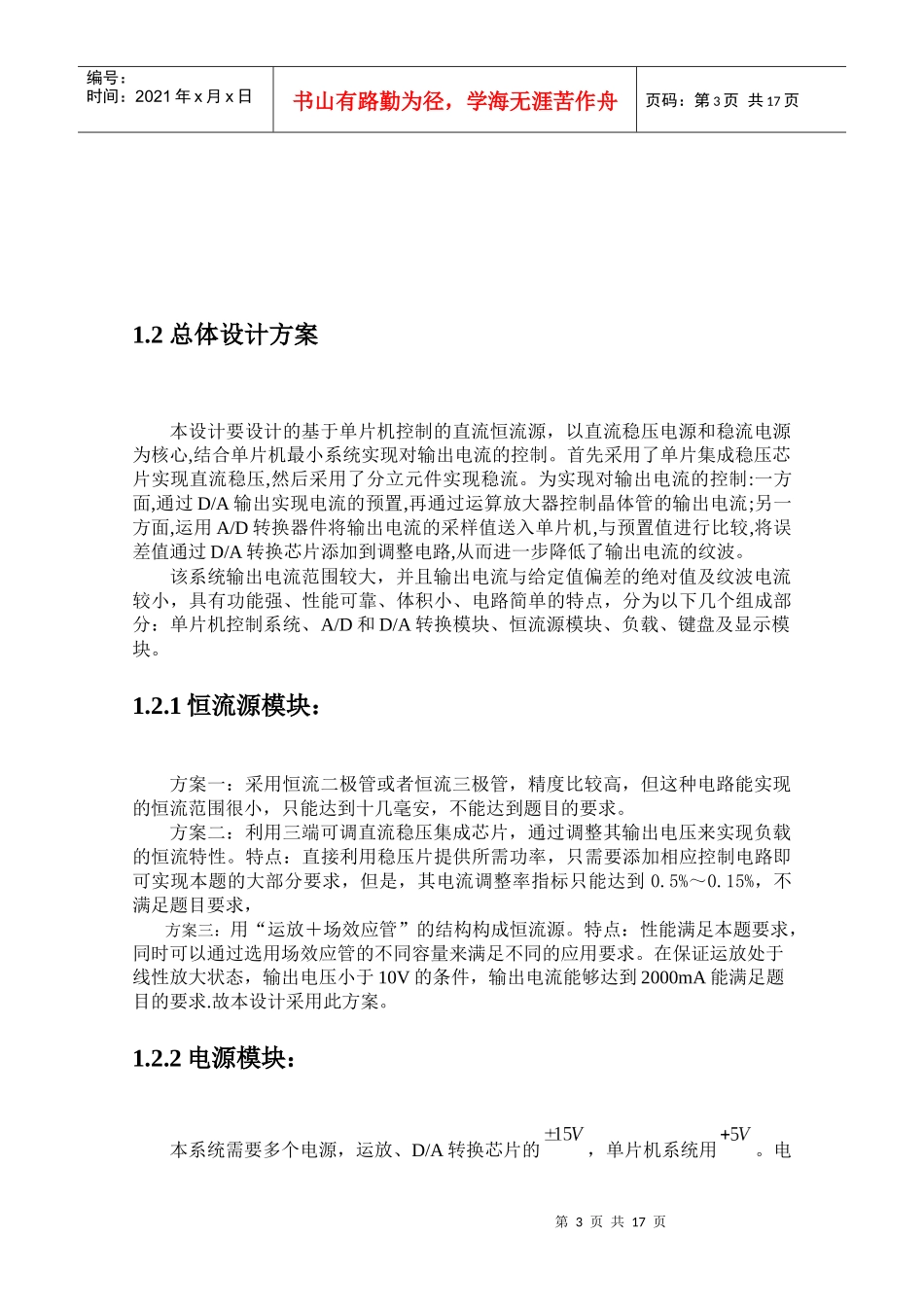

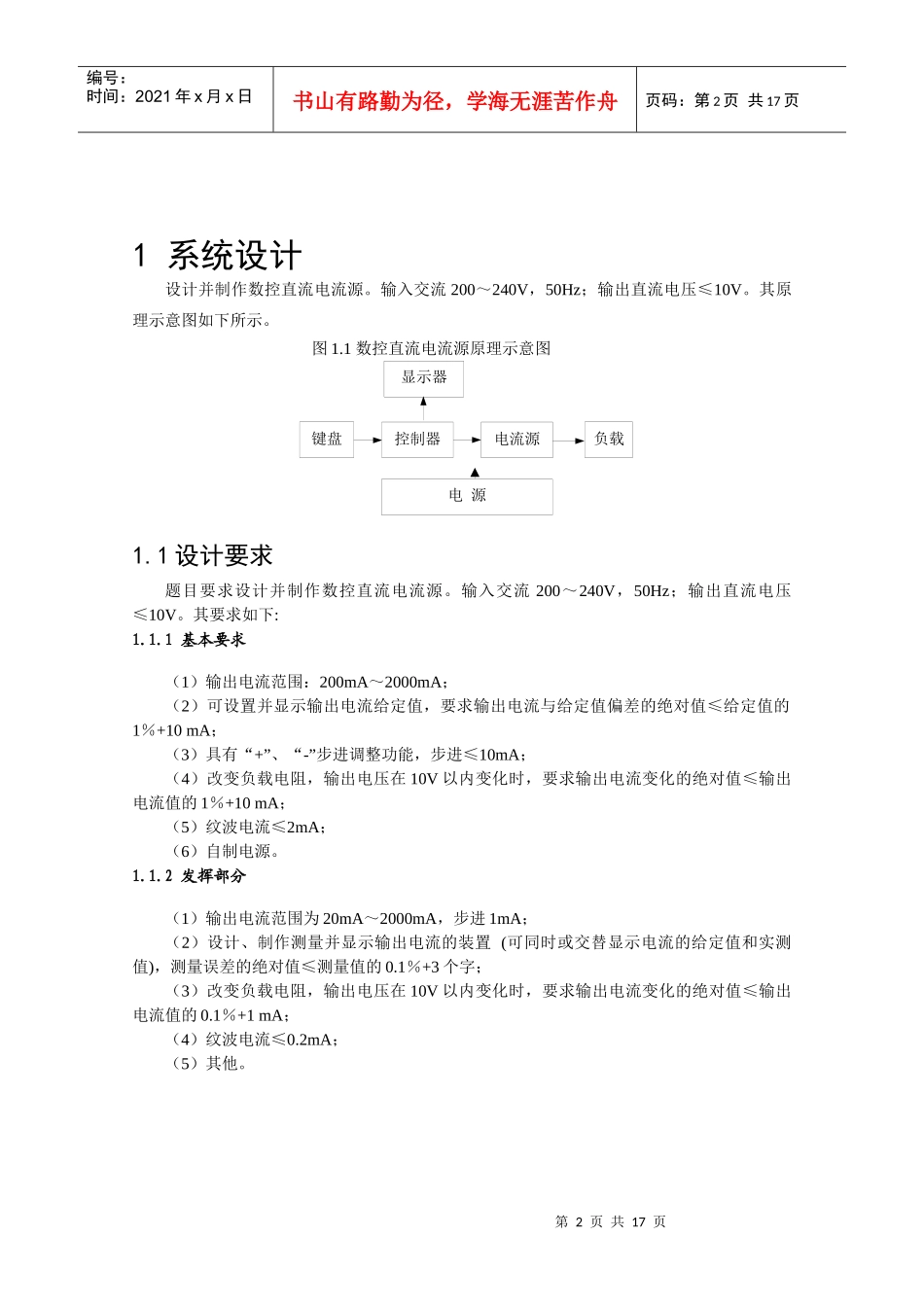

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页数控恒流源设计与总结报告摘要：本设计以89C52为主控器件，采用了高共模抑制比低温漂的运算放大器OP07和大功率场效应管IRF640构成恒流源，通过12位A/D、D/A转换芯片，完成了单片机对输出电流的实时检测和实时控制，控制界面直观、简洁，具有良好的人机交互性能，人机接口采用4*4键盘及LCD液晶显示器。该系统电流输出范围为20mA～2000mA的数控直流电流源。该电流源具有电流可预置，1mA步进，同时显示给定值和实测值等功能。关键词：89C52恒流源ADDA第2页共17页第1页共17页键盘控制器电流源负载显示器电源编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1系统设计设计并制作数控直流电流源。输入交流200～240V，50Hz；输出直流电压≤10V。其原理示意图如下所示。图1.1数控直流电流源原理示意图1.1设计要求题目要求设计并制作数控直流电流源。输入交流200～240V，50Hz；输出直流电压≤10V。其要求如下:1.1.1基本要求（1）输出电流范围：200mA～2000mA；（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值≤给定值的1％+10mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10mA；（5）纹波电流≤2mA；（6）自制电源。1.1.2发挥部分（1）输出电流范围为20mA～2000mA，步进1mA；（2）设计、制作测量并显示输出电流的装置(可同时或交替显示电流的给定值和实测值)，测量误差的绝对值≤测量值的0.1％+3个字；（3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的0.1％+1mA；（4）纹波电流≤0.2mA；（5）其他。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1.2总体设计方案本设计要设计的基于单片机控制的直流恒流源，以直流稳压电源和稳流电源为核心,结合单片机最小系统实现对输出电流的控制。首先采用了单片集成稳压芯片实现直流稳压,然后采用了分立元件实现稳流。为实现对输出电流的控制:一方面,通过D/A输出实现电流的预置,再通过运算放大器控制晶体管的输出电流;另一方面,运用A/D转换器件将输出电流的采样值送入单片机,与预置值进行比较,将误差值通过D/A转换芯片添加到调整电路,从而进一步降低了输出电流的纹波。该系统输出电流范围较大，并且输出电流与给定值偏差的绝对值及纹波电流较小，具有功能强、性能可靠、体积小、电路简单的特点，分为以下几个组成部分：单片机控制系统、A/D和D/A转换模块、恒流源模块、负载、键盘及显示模块。1.2.1恒流源模块：方案一：采用恒流二极管或者恒流三极管，精度比较高，但这种电路能实现的恒流范围很小，只能达到十几毫安，不能达到题目的要求。方案二：利用三端可调直流稳压集成芯片，通过调整其输出电压来实现负载的恒流特性。特点：直接利用稳压片提供所需功率，只需要添加相应控制电路即可实现本题的大部分要求，但是，其电流调整率指标只能达到0.5%～0.15%，不满足题目要求，方案三：用“运放＋场效应管”的结构构成恒流源。特点：性能满足本题要求，同时可以通过选用场效应管的不同容量来满足不同的应用要求。在保证运放处于线性放大状态，输出电压小于10V的条件，输出电流能够达到2000mA能满足题目的要求.故本设计采用此方案。1.2.2电源模块：本系统需要多个电源，运放、D/A转换芯片的，单片机系统用。电第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页源虽简单，但在高精度的系统中，尤其有纹波要求（本题目纹波电流）时，有着非常重要的作用。方案一：采用升压型稳压电路。该电源减小了系统体积重量，但该电路供电电流小，供电时间短，无法使相对庞大的系统稳定运作。方案二：采用线性稳压电路。交流市电经桥式全波整流，电容滤波，三端稳压器件稳压产生各种直流电压。运放、D/A转换芯片的分别用法LM7815、LM7915稳压输出，单片机系统用由LM7805稳压得到。电流源部分由...
