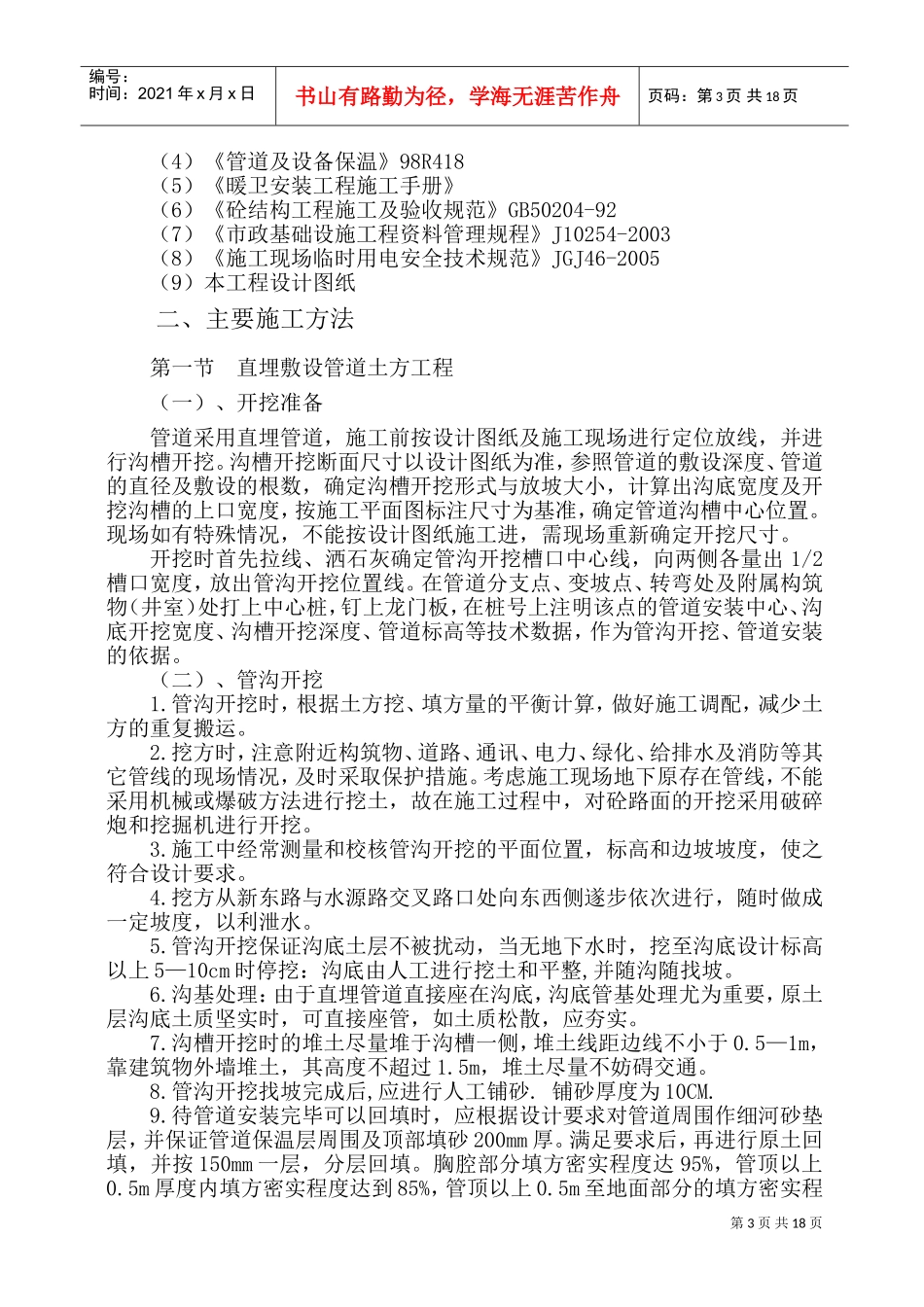

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页目录一、工程概况及编制依据…………………………………1二、主要施工方法…………………………………………3三、劳动力计划……………………………………………8四、主要施工机械…………………………………………9五、确保工程质量的技术组织措施………………………11六、安全文明施工的技术组织措施………………………27七、确保工期的技术措施…………………………………31八、工期进度表……………………………………………31第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、工程概况及编制依据（一）、工程概况1.工程名称：北京市密云新城城中集中供热2.建设单位：北京恒通园供暖有限公司3.设计单位：泛华建设集团有限公司和建设部沈阳煤气热力研究设计院4.工程地点：北京市密云新城西南5.本工程主要特点：（1）主管线位于北京市密云县水源路北侧15米沿线，支管线西至工业局锅炉房，东至热源厂。（2）该工程工期长,为17个月。管道种类多包括φ820×10mm、φ630×8mm、φ478×7、φ377×7mm、φ273×6mm。管道总长1.7万米，管道焊接要求质量高,直管段随机抽样探伤，探伤比例为20%，阀门管件100%探伤。（3）管道管材采用螺旋焊接钢管预制保温管，主干管采用无补偿直埋敷设，支管采用有补偿直埋敷设。（4）北京地区属多风、寒冷气候，施工时根据气候特点须采取必要的防护措施,冬季回填土前管道需进行70℃预热工艺。夏季应注意防雨。6.工程内容：（1）.本工程占密云新城中集中供热工程的1/4。（2）.主要工程内容是沟槽开挖、沟槽铺砂、管道保温、管线的敷设与安装，砼支墩制作、管道预热、管周埋砂、管沟回填及余土外运。（3）.系统参数：供热介质：130℃/70℃热水。工作压力:1.6Mpa试验压力:强度试验2.4Mpa，严密性试验2.0Mpa。（二）、编制依据本施工组织设计是根据建设单位提供施工图及有关施工说明，结合我方现场勘察进行编制。（1）《城市供热管网工程施工及验收规范》CJJ28-2004（2）《热水管道直埋敷设》05S410（3）《室外热力管道支座》97R412第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页（4）《管道及设备保温》98R418（5）《暖卫安装工程施工手册》（6）《砼结构工程施工及验收规范》GB50204-92（7）《市政基础设施工程资料管理规程》J10254-2003（8）《施工现场临时用电安全技术规范》JGJ46-2005（9）本工程设计图纸二、主要施工方法第一节直埋敷设管道土方工程（一）、开挖准备管道采用直埋管道，施工前按设计图纸及施工现场进行定位放线，并进行沟槽开挖。沟槽开挖断面尺寸以设计图纸为准，参照管道的敷设深度、管道的直径及敷设的根数，确定沟槽开挖形式与放坡大小，计算出沟底宽度及开挖沟槽的上口宽度，按施工平面图标注尺寸为基准，确定管道沟槽中心位置。现场如有特殊情况，不能按设计图纸施工进，需现场重新确定开挖尺寸。开挖时首先拉线、洒石灰确定管沟开挖槽口中心线，向两侧各量出1/2槽口宽度，放出管沟开挖位置线。在管道分支点、变坡点、转弯处及附属构筑物（井室）处打上中心桩，钉上龙门板，在桩号上注明该点的管道安装中心、沟底开挖宽度、沟槽开挖深度、管道标高等技术数据，作为管沟开挖、管道安装的依据。（二）、管沟开挖1.管沟开挖时，根据土方挖、填方量的平衡计算，做好施工调配，减少土方的重复搬运。2.挖方时，注意附近构筑物、道路、通讯、电力、绿化、给排水及消防等其它管线的现场情况，及时采取保护措施。考虑施工现场地下原存在管线，不能采用机械或爆破方法进行挖土，故在施工过程中，对砼路面的开挖采用破碎炮和挖掘机进行开挖。3.施工中经常测量和校核管沟开挖的平面位置，标高和边坡坡度，使之符合设计要求。4.挖方从新东路与水源路交叉路口处向东西侧遂步依次进行，随时做成一定坡度，以利泄水。5.管沟开挖保证沟底土层不被扰动，当无地下水时，挖至沟底设计标高以上5—10cm时停挖：沟底由人工进行挖土和平整,并随沟随找坡。6.沟基处理：由于直埋管道直接...
