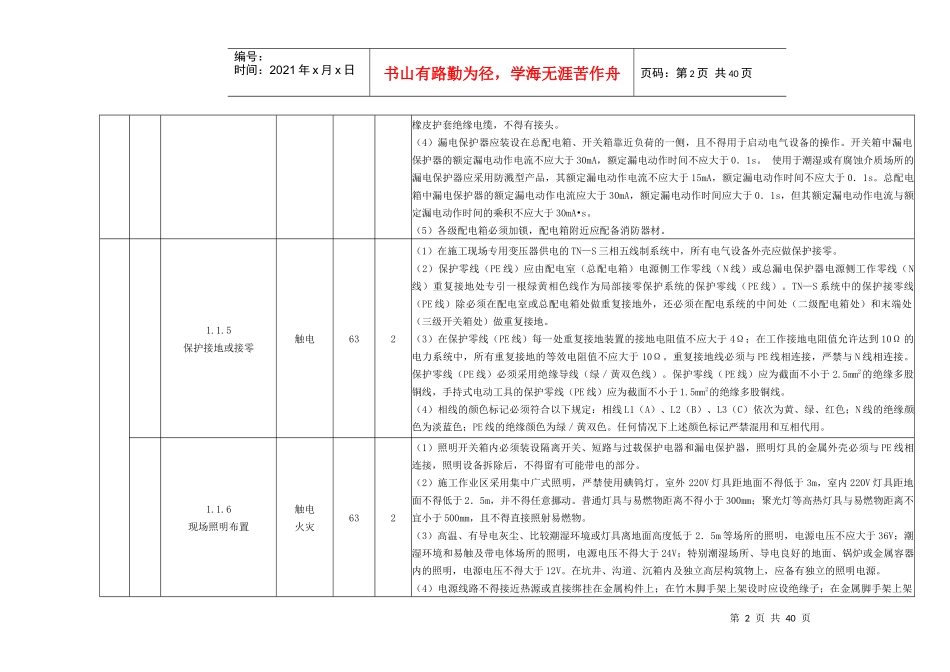

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页驻马店北500千伏变电站工程施工安全固有风险识别、评估及预控措施清册序号工序作业内容及部位风险可能导致的后果固有风险评定值D1固有风险级别预控措施1、施工用电1.1施工用电1.1.1施工准备触电632编制施工专项安全技术措施方案，并履行编审批手续。1.1.2架设架空线路触电632（1）低压架空线路的路径应合理选择，架空线必须使用绝缘线，架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。（2）“三相五线”制低压架空线路的L线绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2，N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。（3）低压架空线路架设高度不得低于2.5m；交通要道及车辆通行处，架设高度不得低于5m。1.1.3敷设直埋电缆触电632（1）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线；需要三相四线制配电的电缆线路必须采用五芯电缆。（2）电缆直接埋地敷设的深度不应小于0．7m。严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。（3）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。（4）架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重所带来的荷载，最大弧垂距地不得小于2m。1.1.4配电箱及开关箱安装触电632（1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电\两级保护(首级、末级)。配电系统宜三相负荷平衡。220V或380V单相用电设备宜接入220／380V三相四线系统；当单相照明线路电流大于30A时宜采用220／380V三相四线制供电。（2）总配电箱应设在靠近电源区域，分配电箱应设在用电设备或负荷相对集中区域，分配电箱与开关箱的距离不得超过30m；开关箱与其控制的固定式用电设备的水平距离不宜超过3m，距离大于3m时应使用移动式开关箱（或便携式卷线盘）；移动式开关箱至固定式开关箱之间的引线长度不得大于30m，且只能用橡套软电缆。（3）配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。移动式配电箱、开关箱的进、出线应采用第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页橡皮护套绝缘电缆，不得有接头。（4）漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0．1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0．1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0．1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。（5）各级配电箱必须加锁，配电箱附近应配备消防器材。1.1.5保护接地或接零触电632（1）在施工现场专用变压器供电的TN—S三相五线制系统中，所有电气设备外壳应做保护接零。（2）保护零线（PE线）应由配电室（总配电箱）电源侧工作零线（N线）或总漏电保护器电源侧工作零线（N线）重复接地处专引一根绿黄相色线作为局部接零保护系统的保护零线（PE线）。TN—S系统中的保护接零线（PE线）除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处（二级配电箱处）和末端处（三级开关箱处）做重复接地。（3）在保护零线（PE线）每一处重复接地装置的接地电阻值不应大于4Ω；在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。重复接地线必须与PE线相连接，严禁与N线相连接。保护零线（PE线）必须采用绝缘导线（绿／黄双色线）。保护零线（PE线）应为截面不小于2.5mm2的绝缘多股铜线，手持式电动工具的保护零线（PE线）应为截面不小于1.5mm2的绝缘多股铜线。（4）相线的颜色标记必须符合以下规定：相线L1（A）、L2（B）、L3（C）依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿...
