居住区一期住宅楼施组设计毕业论文VIP免费

居住区一期住宅楼施组设计毕业论文_第1页
1/32

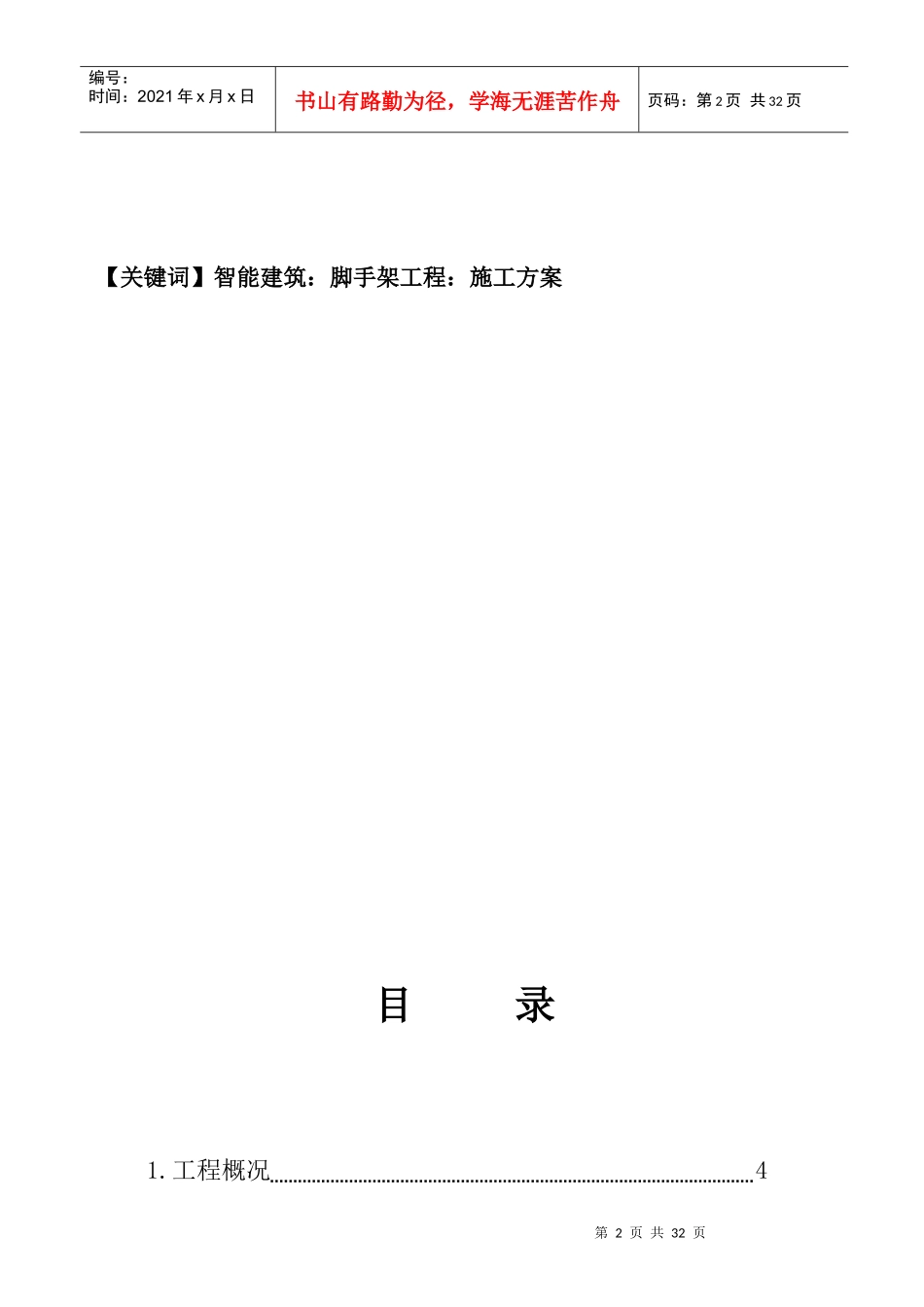

居住区一期住宅楼施组设计毕业论文_第2页
2/32

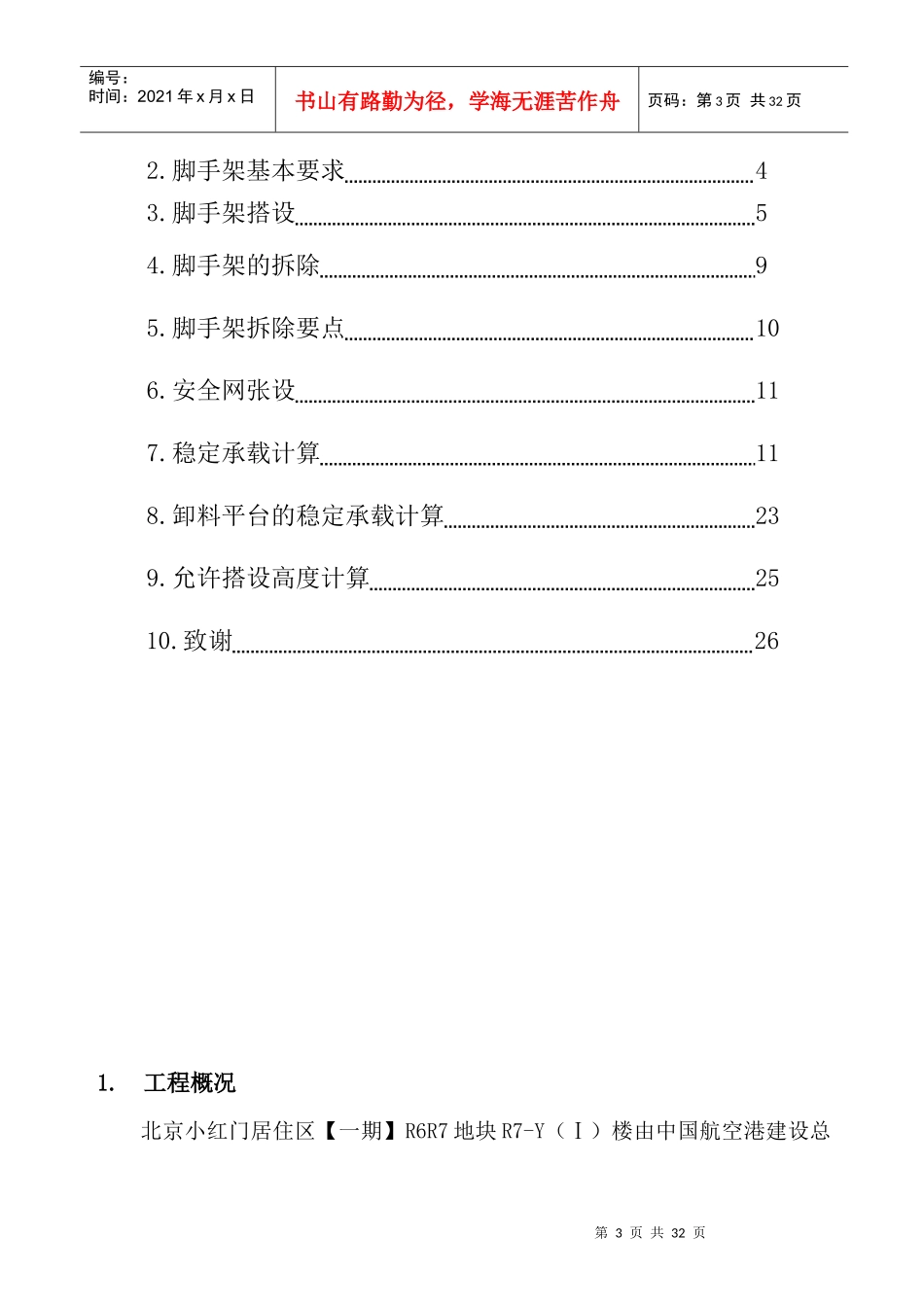

居住区一期住宅楼施组设计毕业论文_第3页
3/32
第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共32页居住区一期住宅楼施工组织设计【摘要】施工组织设计是用来指导施工项目全过程各项活动的技术、经济和组织的综合性文件,是施工技术与施工项目管理有机结合的产物,它是工程开工后施工活动能有序、高效、科学合理地进行的保证。第2页共32页第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共32页【关键词】智能建筑:脚手架工程:施工方案目录1.工程概况4第3页共32页第2页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共32页2.脚手架基本要求43.脚手架搭设54.脚手架的拆除95.脚手架拆除要点106.安全网张设117.稳定承载计算118.卸料平台的稳定承载计算239.允许搭设高度计算2510.致谢261.工程概况北京小红门居住区【一期】R6R7地块R7-Y(Ⅰ)楼由中国航空港建设总第4页共32页第3页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共32页公司组织施工,北京嘉益德房地产开发有限公司投资建设。北京五环建设监理有限公司监理。结构层次:剪力墙结构,地上七层局部八层。建筑面积:7486㎡。标准层高2.9M,建筑檐高23.5M,坡屋面.建筑总高29m.为了施工需要,拟定在施工前搭设30m高的钢管落地式双排脚手架,钢管采用φ48*3.5焊接钢管,从底部外挂密目式安全网,隔层铺设水平兜网,实行全封闭施工。2.脚手架基本要求2.1搭设要求:根据本工程的实际情况采用扣件式双排钢管脚手架,立杆纵距为1.5m,横距为1.05cm,步距1.5m,脚手架里立杆距离墙体净距为35cm,脚手架从底部外挂密目式安全网封闭,连墙件横向4.5m,竖向3.0m。2.2材料要求:采用φ48㎜,壁厚为3.5㎜无裂缝、弯曲变形的焊接钢管,大横杆、立杆的长度4—6m为宜(不超过6.5m),小横杆长度1.3—1.5m为宜。2.3所有搭设脚手架的外围钢管都要用桔黄色防锈油漆重新刷一遍,扣件采用无裂缝、无锈蚀、紧固牢靠的扣件,使用扣件的种类有:直角扣件、对接扣件、旋转扣件三种。2.4楼梯边防护、料台边、预留洞口、电梯门洞口的防护栏杆和各种“口”(防护见附图)、“边”的防护栏要搭设120cm、60cm两道的红白分色钢管。安全网采用具有产品合格证的网张设(具体见附图)。第5页共32页第4页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共32页3.脚手架搭设:3.1基础处理:将地基铲平夯实后,浇筑10cm厚1600㎜宽C20混凝土地基。在立杆的底部垫好50㎜厚的木板,保持平衡,垂直稳固,加设扫地杆。3.2脚手架搭设顺序:3.2.1脚手架搭设是在脚手架基础完成后进行。首部脚手架的步高为1.7m,离脚手架基础不大于20cm处设置一道大、小横杆(称为扫地杆),以保持脚手架底部的整体性。底部的立杆应间隔交错用不同长度的钢管,相临立柱的接头应设置不在同一步架内,使立柱受荷载的薄弱截面错开。3.2.2脚手架搭设时先立立杆,立杆架设先立里侧立杆,后立外侧立杆,立杆时要设斜撑临时固定。立杆立好后,即架设大、小横杆,当第二步的大小横杆架设完毕后,即在其上铺设脚手板,以便操作者上去架设第三步脚手架。同时,在外侧立面整个长度和高度上连续设置剪刀撑,以防止脚手架纵向倾倒。剪刀撑的设置应与脚手架的向上架设同步进行,剪刀承斜杆与地面的倾角取60°,跨越5根立杆。3.2.3脚手架的小横杆、上下步应交叉设置于立杆的不同侧面,使立杆在受荷载作用时偏心减小。3.2.4立杆接杆、扶手接长应用对接扣件,不宜采用旋转扣件。大小横杆与立杆连接、扶手与立杆连接应采用直角扣件。剪刀撑和斜撑与立杆和大横杆的连接应采用旋转扣件。剪刀撑纵向接长应采用旋转扣件,不宜采用对接扣件。所有扣件的紧固须符合要求,螺栓拧紧扭力矩值不应小于40N·m,且不应大于65N·m。第6页共32页第5页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共32页3.2.5在安装扣件时,所有扣件的开口必须向上,这样可以防止闭口缝的螺栓钩挂操作者的衣裤,以免影响操作。3.2.6在搭设脚手架时,每完成一步都要及时校正立杆的垂直度和大、小横杆的标高和...
